映像と音声の出力先を分離
映像はテレビ／モニターへ、 音声はサウンドバー／AVアンプへ分けて出力できる構成に対応します。
商品紹介
DHD-eARC-AD8Kは、HDMI映像をテレビ／モニターへ出力しながら、 音声をeARC対応サウンドバー／AVアンプへHDMI出力できる、 HDMI 2.1対応eARCオーディオアダプターです。 OPTICAL（光デジタル）／3.5mm L/Rからの音声分離出力にも対応します。
最大48Gbpsの映像帯域に対応し、最大8K@60Hz、4K@120Hz、 VRR、HDR10／HDR10+、Dolby Vision、HLGなどの高帯域映像をパススルーできます。
eARC／ARC対応テレビとのホームシアター構成だけでなく、 eARC非対応のゲーミングモニターやプロジェクターで 映像と音声の出力先を分けたい環境にも活用できます。
この商品を選ぶ強い理由
8K@60Hz・4K@120Hz対応
48Gbps FRLに対応。 最大8K@60Hz、4K@120Hzなどの高帯域映像をパススルーできます。
VRR・HDR映像に対応
VRR、HDR10、HDR10+、Dolby Vision、HLGなどに対応し、 ゲームや高画質映像環境で使用できます。
eARC対応サウンドバーへ出力
eARC OUT Soundbarを搭載。 接続条件が合えば、eARC／ARC端子を備えたサウンドバーへ音声を出力できます。
AVアンプへHDMI音声出力
AUDIO OUT Ampを搭載。 HDMI入力を備えたサウンドバー／AVアンプへ音声を出力できます。
EDIDを8パターンから選択
前面のEDID DIPスイッチで、 接続環境に合わせて映像・音声EDIDを切り替えられます。
使用シーン
eARC非対応モニター＋サウンドバー
4K@120Hz／VRR対応ゲーミングモニターなどを使用しながら、 音声をサウンドバー／AVアンプへ出力したい環境に。
eARC対応テレビ＋eARC対応サウンドバー
eARC対応テレビとeARC対応サウンドバーを接続すれば、 テレビ内蔵放送やテレビ内蔵アプリの音声を サウンドバーへ出力する構成にも使用できます。
プロジェクター＋音響機器
ARC／eARC非対応のプロジェクターやモニターを使用しながら、 AVアンプや光デジタル対応音響機器へ音声を分離したい環境に。
eARC／ARCを使用する場合
テレビ、サウンドバー／AVアンプ側の対応端子へ接続し、 各機器のeARC／ARC、CEC（HDMIリンク）、音声出力設定をご確認ください。
接続できる機器の例
HDMI出力を備えた入力機器、HDMI入力を備えた表示機器、eARC／ARCまたはHDMI入力に対応した音響機器などを組み合わせて使用できます。 下記は代表的な接続機器の例です。
入力機器
PS5／PS5 Pro／PS4
Xboxシリーズ
Nintendo Switchシリーズ
ゲーミングPC／Windows PC
Fire TV／Apple TV等
Blu-ray／UHD BDプレーヤー
表示機器
4K／8Kテレビ
ゲーミングモニター
PCモニター
プロジェクター
eARC対応・非対応の表示機器
音響機器
eARC対応サウンドバー
HDMI入力搭載サウンドバー
AVアンプ
OPTICAL（光デジタル）入力対応音響機器
3.5mm入力対応スピーカー／アンプ
※すべての機器・組み合わせでの動作を保証するものではありません。
各部名称・ポート説明
EDID／eARC／SERVICE
前面のEDID DIPスイッチ、eARC操作部、 ファームウェア更新用USB Type-C端子です。
IN Source
PS5、PC、Blu-rayプレーヤーなどの HDMI出力機器を接続します。
OUT TV(eARC)
テレビ／モニター／プロジェクターを接続します。 eARC対応テレビでは戻り音声にも使用します。
eARC OUT Soundbar
eARC対応サウンドバーなどの eARC／ARC端子へ接続します。
AUDIO OUT Amp
HDMI入力を備えたサウンドバー／AVアンプへ HDMI音声を出力します。
OPTICAL（光デジタル）
光デジタル音声を出力します。 PCM 2.0ch／Dolby／DTS 5.1chに対応します。
L/R
3.5mmステレオミニジャックから PCM 2.0chのアナログ音声を出力します。
DC 5V
付属のDC5V／2A電源アダプターを接続します。
参考接続図

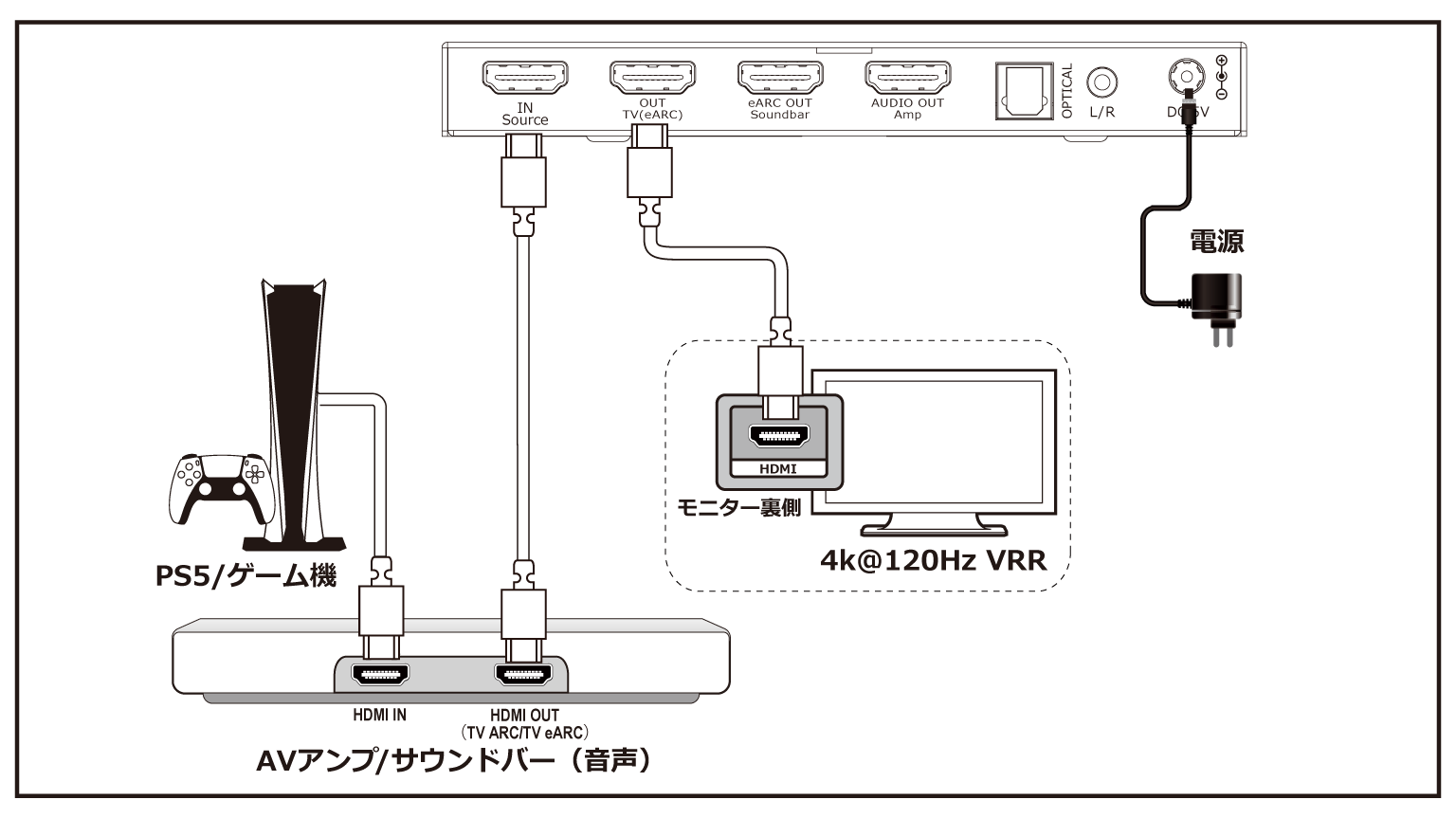

接続例①：音響機器を上流に配置する音声優先構成
HDMI INを備えたサウンドバー／AVアンプを入力機器と本製品の間に配置し、 音響機器側の音声条件を優先する接続例です。
本製品のeARCをOFFにし、EDID設定および音響機器側の出力先設定は 接続図を参考に調整してください。

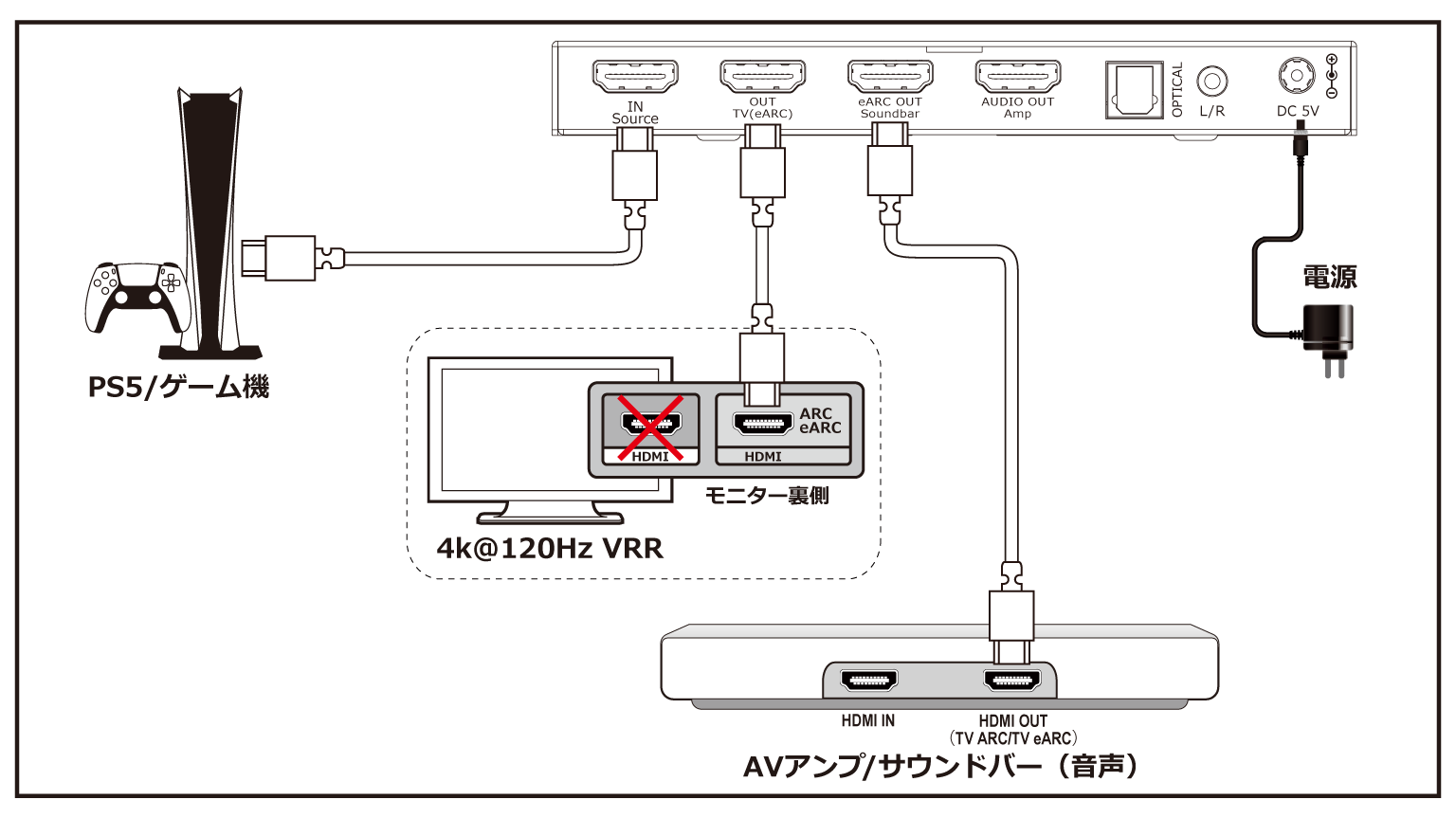

接続例②：eARC対応テレビ／モニター＋eARC対応サウンドバー
eARC対応テレビ／モニターと、 eARC対応サウンドバー／AVアンプを組み合わせる接続例です。
本製品のeARCをONにします。 テレビ内蔵放送や内蔵アプリの音声を出力する場合は、 テレビおよび音響機器側のeARC／ARC・CEC・音声出力設定もご確認ください。
接続例③：eARC非対応環境＋HDMI IN搭載サウンドバー／AVアンプ
入力機器を本製品へ接続し、映像をテレビ／モニターへ出力しながら、 AUDIO OUT AmpからHDMI INを備えたサウンドバー／AVアンプへ 音声を出力する接続例です。
本製品のeARCをOFFにし、サウンドバー／AVアンプ側では 本製品を接続したHDMI入力を選択してください。
接続例④：eARC非対応モニター＋eARC対応サウンドバー
映像をeARC非対応テレビ／モニターへ出力しながら、eARC OUT SoundbarからeARC対応サウンドバーの eARC／ARC端子へ音声を出力する構成例です。
DAIAD確認環境における4K@120Hz／VRR＋Dolby Atmos構成での設定例： eARC ON／EDID「011」
この接続について
eARC非対応のテレビ／モニター環境でも、 対応するサウンドバーのeARC端子へ音声を出力できる場合があります。 ただし、接続機器のeARC実装、EDID、音声設定、 パススルー条件などにより正常に成立しない場合があります。
製品仕様
| 型番 | DHD-eARC-AD8K |
|---|---|
| 製品 | HDMI 48Gbps eARCオーディオ変換アダプター |
| HDMI／HDCP | HDMI 2.1／HDCP 2.3 |
| 映像帯域 | 48Gbps FRL／18Gbps TMDS |
| 最大対応解像度 |
8K@60Hz（4:2:0／12bit） 4K@120Hz（4:4:4／12bit） |
| ゲーミング機能 | VRR／ALLM／QMS／QFT／SBTM |
| HDR | HDR10／HDR10+／Dolby Vision／HLG パススルー |
| 色空間 | RGB／YCbCr 4:4:4／4:2:2／4:2:0 |
| 色深度 | 8／10／12bit |
| HDMI音声 | LPCM、Dolby Digital／Plus／EX、Dolby TrueHD、 Dolby Atmos、DTS、DTS-EX、DTS 96/24、 DTS High Resolution、DTS-HD Master Audio、DTS:X |
| eARC音声 | LPCM、Dolby Digital／Plus／EX、Dolby TrueHD、 Dolby Atmos、DTS、DTS-EX、DTS 96/24、 DTS High Resolution、DTS-HD Master Audio、DTS:X |
| AUDIO OUT Amp | LPCM、Dolby Digital／Plus／EX、Dolby TrueHD、 Dolby Atmos、DTS、DTS-EX、DTS 96/24、 DTS High Resolution、DTS-HD Master Audio、DTS:X |
| OPTICAL（光デジタル） |
PCM 2.0ch／Dolby／DTS 5.1ch サンプリングレート：最大96kHz |
| L/R | PCM 2.0ch |
| HDMI入力 | IN Source：HDMI Type-A（19ピン）×1 |
| HDMI出力 |
OUT TV(eARC) ×1 eARC OUT Soundbar ×1 AUDIO OUT Amp ×1 |
| その他の音声出力 |
OPTICAL（光デジタル）×1 3.5mm L/R ×1 |
| SERVICE | USB Type-C ×1（ファームウェア更新用） |
| EDID | 3ピンDIPスイッチ／8パターン |
| 材質 | アルミニウム合金 |
| 色 | ブラック |
| 外形寸法 | 約145 × 68 × 18mm（幅×奥行×高さ） |
| 重量 | 約262g |
| 電源 |
DC 5V／2A 付属電源アダプター： AC100～240V、50／60Hz |
| 最大消費電力 | 5.2W |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 20～90％RH（結露なきこと） |
| ESD保護 |
IEC 61000-4-2 気中放電：±8kV 接触放電：±4kV |
EDID DIP設定
前面の3つのDIPスイッチで、 映像・音声のEDID条件を選択できます。 初期設定は「111」です。
| DIP | 映像 EDID | 音声 EDID |
|---|---|---|
| 111 | OUT接続機器のEDIDをコピー |
OUT接続機器のEDIDをコピー （初期設定） |
| 110 | 接続先表示機器の映像EDIDを使用 | Soundbar側の音声EDIDを使用 |
| 101 | FRL12G／8K HDR | 2.0ch |
| 100 | FRL12G／8K HDR | 5.1ch |
| 011 | FRL12G／8K HDR／4K120Hz／VRR | 7.1ch／DD+ |
| 010 | FRL10G／8K HDR | 2.0ch |
| 001 | FRL10G／8K HDR | 5.1ch |
| 000 | FRL10G／8K HDR | 7.1ch |
EDID「011」について
「011」の定義は FRL12G／8K HDR／7.1chです。 DAIAD確認環境では4K@120Hz／VRR＋高音質音声を使用する構成で 設定例として使用していますが、 EDID「011」だけでDolby Atmos出力が確定するものではありません。
EDID変更後
EDIDを変更した場合は、 入力機器、本製品、表示機器、音響機器の電源を一度切り、 HDMI接続を確認してから再起動してください。
推奨HDMIケーブル長の目安
| 映像解像度 | HDMI入力 | HDMI出力 |
|---|---|---|
| 8K | 約3m | 約3m |
| 4K@60Hz | 約5m | 約5m |
| 4K@24Hz | 約8m | 約8m |
| 1080p | 約10m | 約10m |
HDMIケーブルについて
8Kなどの高帯域信号では Ultra High Speed HDMIケーブルをご使用ください。 上記は目安であり、ケーブル品質や接続環境によって 安定して使用できる距離は変わります。
付属品
- DHD-eARC-AD8K 本体 ×1
- DC 5V／2A 電源アダプター ×1
- 日本語マニュアル ×1
保証条件
- DAIAD公式ストアでご購入の場合、 ご購入日より1年間の自然故障保証が付属します。
- 保証を受ける際は、 購入履歴、ご注文番号、納品書など ご購入を確認できる情報が必要です。
- 落下、水没、改造、分解、誤使用による故障は 保証対象外です。
- 接続機器との互換性・相性を理由とした 返品・交換条件はご購入店舗の案内をご確認ください。
ご使用前に必ずご確認ください
eARC非対応テレビ／モニター環境
eARC非対応のテレビ／モニター環境でも、 対応するサウンドバーのeARC端子へ 音声を出力できる場合があります。 ただし、接続機器のeARC実装、EDID、音声設定、 パススルー条件などにより正常に成立しない場合があります。
- 8K／4K@120Hzを利用する場合は、 入力機器、表示機器、HDMIケーブルのすべてが 使用する映像形式に対応している必要があります。
- eARC／ARCを使用する場合は、 テレビとサウンドバー／AVアンプの対応端子へ接続し、 各機器のeARC／ARC・CEC設定をご確認ください。
- Dolby Atmos等の音声形式は EDIDだけでは決まりません。 入力機器、コンテンツ、音響機器の対応と設定も必要です。
- OPTICAL（光デジタル）はPCM 2.0ch／Dolby／DTS 5.1ch、 L/RはPCM 2.0chです。
- HDMIリンク（CEC）の動作は 接続機器の組み合わせにより異なる場合があります。
- 本製品はすべてのHDMI機器との 完全な互換性を保証するものではありません。
- 著作権保護機能の解除・回避を目的としたご利用については、 動作保証およびサポートは行っておりません。
マニュアル
DHD-eARC-AD8K 日本語公式マニュアル
PDFを開く
別ウィンドウで開きます。
Q&A
eARC非対応モニターでもeARC対応サウンドバーへ音声を出力できますか？
接続機器の組み合わせによっては可能です。 DAIAD確認環境では、 eARC非対応モニター＋eARC対応サウンドバーを接続し、 eARC ON／EDID「011」で成立した構成を確認しています。
ただし、eARC実装、EDID、音声設定、 パススルー条件などにより正常に成立しない場合があります。
HDMI入力端子のないeARC対応サウンドバーは使用できますか？
一律に使用不可ではありません。 eARC／ARC端子のみを備えたサウンドバーでも、 eARC OUT Soundbarを使用して成立する構成があります。
すべての機種との動作を保証するものではありません。
eARC対応テレビの内蔵音声をサウンドバーへ出せますか？
はい。 eARC対応テレビとeARC対応サウンドバーを 対応端子へ接続することで、 テレビ内蔵放送やテレビ内蔵アプリの音声を サウンドバーへ出力できます。
テレビおよびサウンドバー側の eARC／ARC・CEC・音声出力設定をご確認ください。
EDID「011」にすると必ずDolby Atmosになりますか？
いいえ。 EDID「011」は FRL12G／8K HDR／7.1chの設定です。
Dolby Atmosを使用するには、 入力機器、コンテンツ、音響機器、 各機器の音声設定も対応している必要があります。
光デジタルからDolby Atmosを出力できますか？
OPTICAL（光デジタル）は PCM 2.0ch／Dolby／DTS 5.1chまでです。 Dolby Atmos、Dolby TrueHD、DTS-HD等の 高帯域音声はHDMI／eARC系の接続をご使用ください。
4K@120Hz／VRRを使用できますか？
本製品は4K@120Hz／VRRに対応しています。 入力機器、表示機器、HDMIケーブルのすべてが 対象信号に対応している必要があります。
よくある症状／原因・対処
| 症状／確認項目 | 対処方法 |
|---|---|
| eARC／ARC音声が出ない | テレビ／音響機器の対応端子、 eARC／ARC設定、CEC設定、 サウンドバー／AVアンプ側の入力選択を確認してください。 改善しない場合は全機器の電源を切り、 HDMIケーブルを再接続してから再起動してください。 |
| eARC非対応モニター＋eARCサウンドバーで音が出ない | eARC ONを確認し、 EDID「011」を設定例として確認してください。 サウンドバー側で入力／出力先を選択できる場合は 「TV」側も確認してください。 改善しない場合は、 eARCハンドシェイク、EDID、音声設定、 パススルー条件などの互換性が影響している可能性があります。 |
| Dolby Atmosが出ない／音切れする | 入力機器、コンテンツ、サウンドバー／AVアンプの 対応状況と音声設定をご確認ください。 EDIDだけでAtmos出力は確定しません。 |
| サウンドバー側がPCM／2chになる | 入力機器の音声出力がPCM固定になっていないか確認し、 必要に応じてAuto／ビットストリーム等へ変更してください。 コンテンツと音響機器側の対応形式もご確認ください。 |
| OPTICAL（光デジタル）から音が出ない | 入力機器の音声形式を PCM／Dolby／DTSなど対応形式へ変更し、 光ケーブルの接続もご確認ください。 |
| 4K@120Hz／VRRが不安定 | Ultra High Speed HDMIケーブルを使用し、 可能な限り短いケーブルで確認してください。 切り分け時はVRR／HDRを一時的にOFFにし、 EDID設定変更後は全機器を再起動してください。 |
| EDID変更後も症状が変わらない | 入力機器、本製品、表示機器、音響機器の電源を切り、 HDMIケーブルを再接続してください。 改善しない場合は、 接続機器の仕様に合わせて 8パターンのEDIDを順番に確認してください。 |
お問い合わせ
接続可否や映像・音声トラブルについてお問い合わせいただく場合は、 下記情報をご用意いただくと確認がスムーズです。
- 商品名／品番：DHD-eARC-AD8K
- 入力機器のメーカー名・型番
- テレビ／モニター／プロジェクターのメーカー名・型番
- サウンドバー／AVアンプのメーカー名・型番
- 現在の接続構成
- 使用しているHDMIケーブルの種類・長さ
- 現在のEDID DIP設定
- eARC／ARC・CEC設定
- 入力機器側の映像・音声設定
- 現在発生している症状
可能であれば、 現在の接続構成が分かる写真や、 テレビ／モニター・入力機器の映像／音声設定画面も あわせてお知らせください。
