【 HDCP2.2 解除】HDMI 分配器 1入力2出力 4K@60Hz HDR 18Gbps EDID搭載 HDMIスプリッター同時出力 Switch2 PS5 XBOX 1080P@120Hz カスケード接続 BDレコーダーキャプチャーライブ配信

4,999 円（税込）

数量

カートに入れる

お気に入りに追加

在庫あり／あと 161個

【DAIAD公式】 | 日本国内ブランド
追随を許さない・HDMI機器の老舗

販売実績14年超！
埼玉より 12時までのご注文は即日発送いたします。

🚚最短「翌日お届け」！

各種ショッピングモールでのご購入はこちら

楽天市場
au PAYマーケット
Amazon

直販ならでは安心の延長保証・電話サポート付き♪

■【直営サポート窓口】
電話：048-795-1598
IP電話：050-1009-6199
受付時間：13:00～17:30（平日のみ）

※HDMI・映像／音声トラブルに対応する専門店として：
映像が映らない、音が出ない、120Hz・eARC・HDCPで困ったときに、
用途・症状別に最適な方法をご案内いたします。

商品紹介

本製品は、1つのHDMI入力映像を2系統に分配し、映像と音声を同時に安定して分配出力できるHDMIスプリッターです。

HDMI IN（入力端子）を備えた eARC対応サウンドバーを組み合わせることで、
eARC非対応のモニター環境でも Dolby Digital Plus（DD+）音源を再生可能。
高画質映像と高音質音声を両立したAV環境を構築できます。

ゲーム機・PC・レコーダーなどの映像を分配しつつ、
モニター表示・録画・配信・音声再生を同時に行いたい用途に適した設計です。

特長

● 映像と音声を同時に安定分配する高性能HDMI分配器
1つのHDMI入力を2台のディスプレイへ同時出力。
視聴・モニタリング・録画・配信を同時に行える設計です。

● モニタリングしながらゲームキャプチャが可能
プレイ用モニターで映像を確認しながら、
別系統でキャプチャ・録画・配信が可能。
ゲーム実況・ライブ配信に最適です。

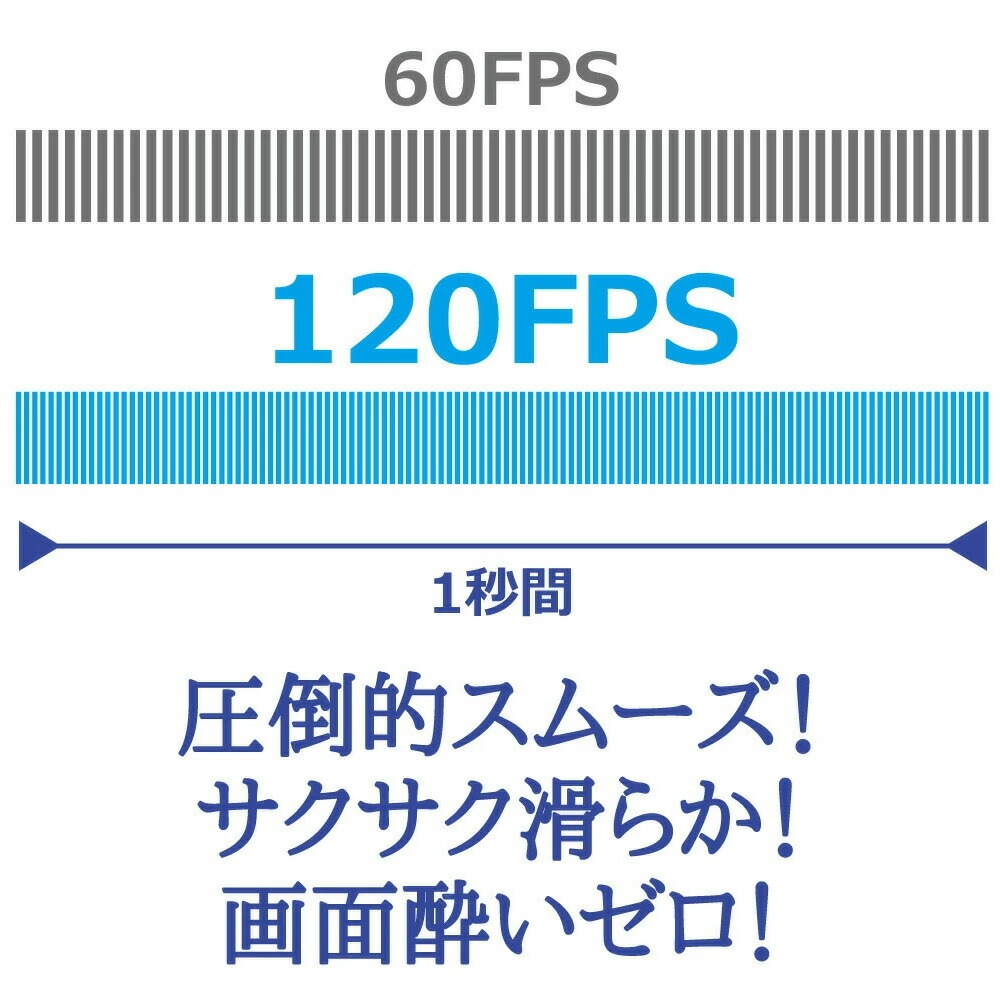

● 高リフレッシュレート・高画質に対応
1080p@120Hz（120fps）ゲームに対応し、
4K@60Hz（YUV4:4:4）までの高画質映像をサポートします。

● HDCP2.2 相性保証・信号安定化・互換保証
HDCP2.2 HDCP1.4に対応し、HDCP信号解除機能搭載
ゲーム機・映像機器との組み合わせでも安心してご利用いただけます。

● Dolby Digital Plus 等の音声フォーマットに対応（パススルー）
対応機器・接続構成により、Dolby Atmos 等の音声信号を出力可能です。

● EDID切替・安定設計
EDID切替機能により、接続機器に適した解像度で自動出力。
安定した動作を重視した設計で、業務用途にも対応します。

使用シーン

● 1080p120Hz（fps）ゲーミングをプレイしながら、キャプチャをしたい

● eARC非対応モニター環境でも、高音質DD+音声を楽しみたい
PCモニターや業務用ディスプレイなど、eARCを搭載しない表示機器でも、
HDMI入力を備えた eARC対応サウンドバーを接続することで、
Dolby Digital Plus 音声を活かした音響環境を構築できます。

● ゲームキャプチャ・ライブ配信・録画用途
PS5 / Xbox / PC / ストリーミングデバイスの映像を、
・モニター表示（プレイ用）
・サウンドバー（音声視聴用）
・キャプチャーボード（録画／配信）に同時出力可能。
ゲーム実況、ライブ配信、アーカイブ収録に適しています。

● ZOOM・オンライン会議・セミナー録画
会議映像をモニターで確認しながら、
別系統で録画・配信・キャプチャを行う用途にも活躍。
音声と映像を両立・安定させたいビジネス用途にも対応します。

● 映像と音声を妥協しない構成
映像は高解像度のまま分配し、音声はサウンドバー側で最適に再生。
映像と音声を用途別に最適化できる構成が可能です。

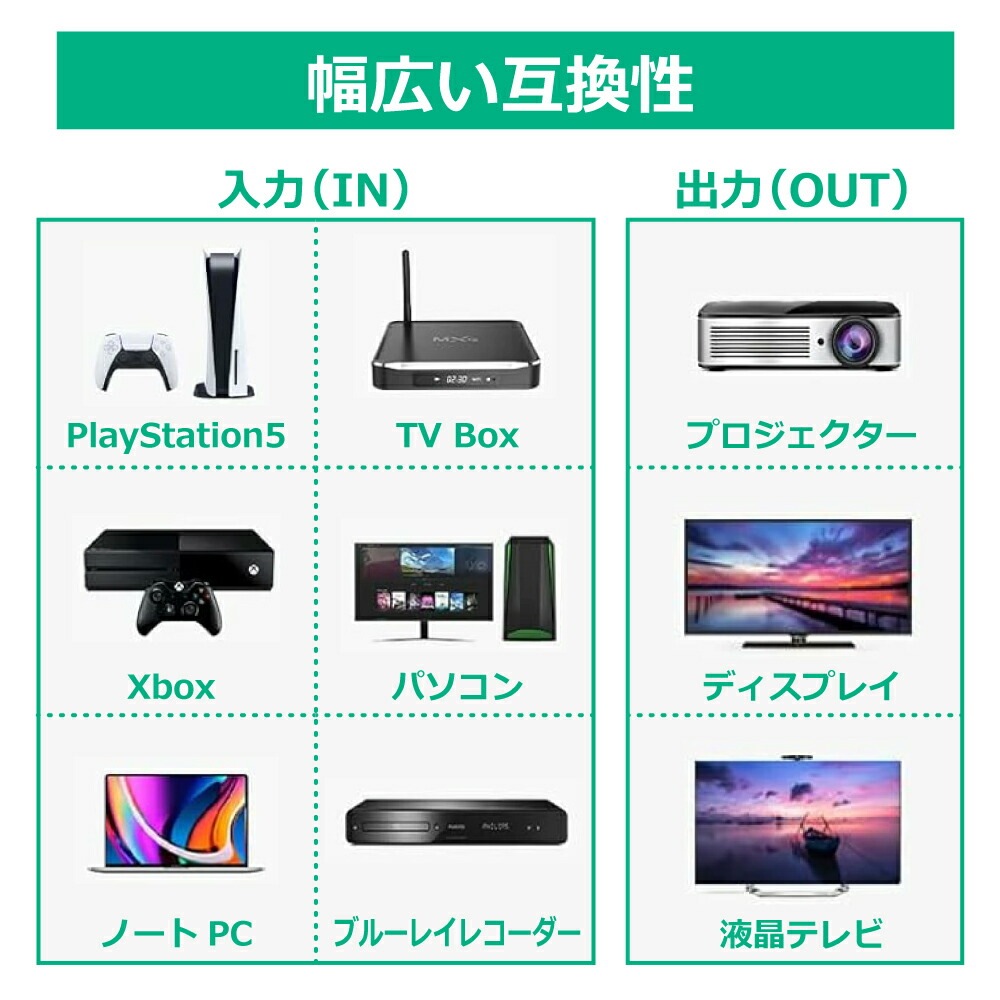

接続構成（例）

カテゴリ	対応デバイス
入力機器	Fire TV / PS5 / XBOX / Switch2 / パソコン / ブルーレイレコーダー / ノートPC ストリーミングデバイスなど
表示機器	液晶テレビ / PCモニター / 業務用ディスプレイ / プロジェクター（eARC非対応含む）
音声機器	HDMI入力を備えた eARC対応サウンドバー / AVアンプ（視聴用）
録画・配信	PC（OBS 等） / 録画ソフト / 配信ソフト

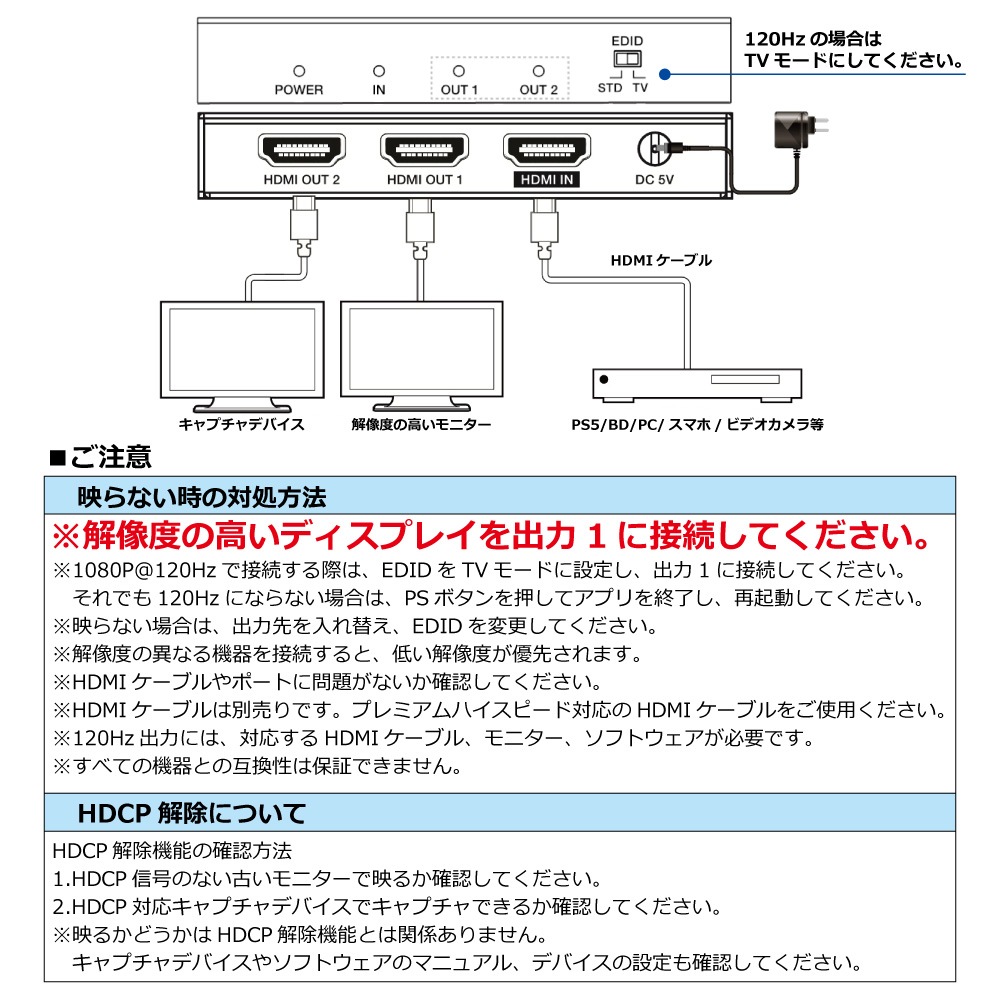

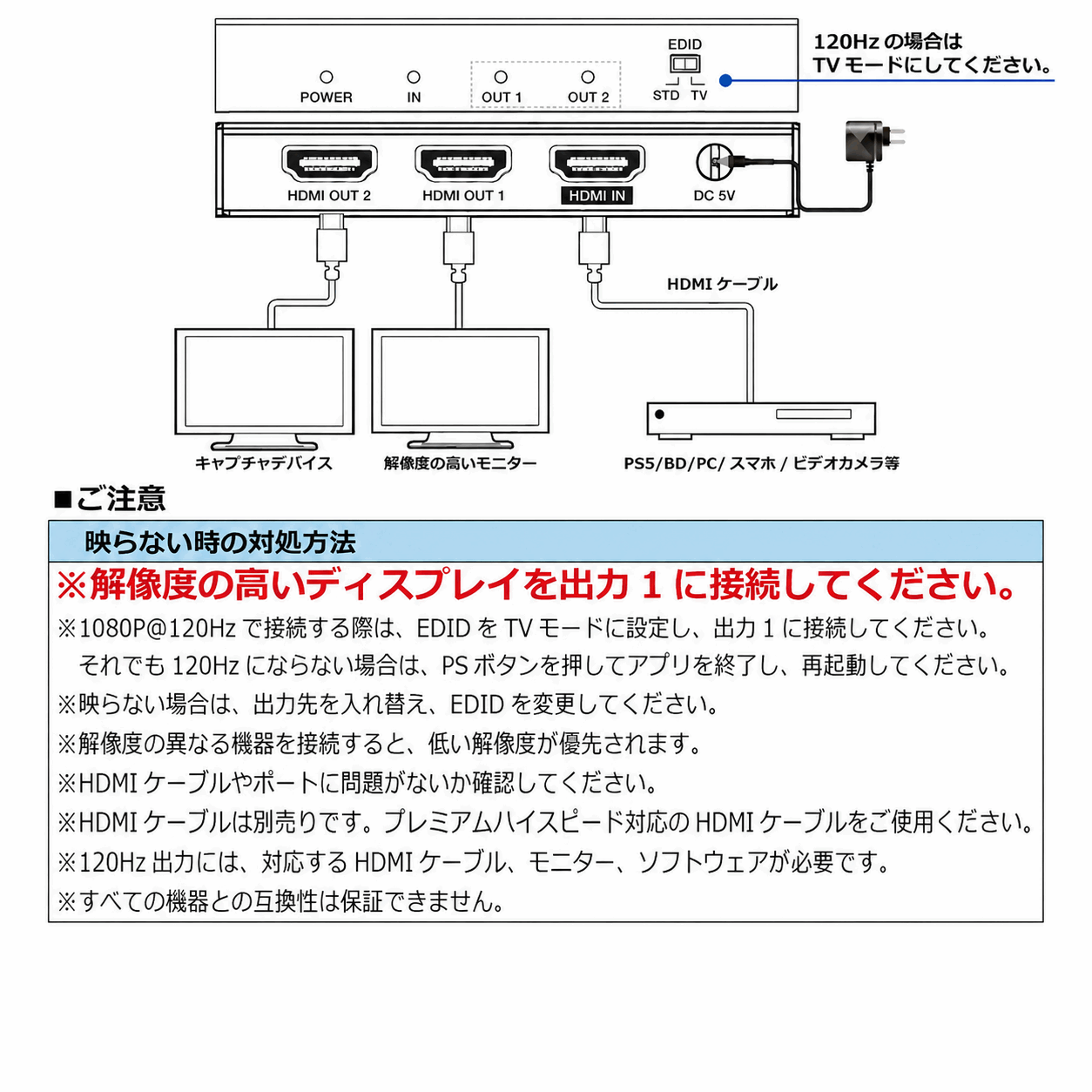

参考接続図（例）

【接続構成①：1080p@120Hz 優先（音声出力先要確認）】

PS5 / ゲーム機
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ 120Hz対応モニター（映像）
  └─▶ HDMI OUT2 ──▶ サウンドバー（音声）

設定：
・EDID DIP：TVモード（高解像度優先）
・モニターにスピーカー非搭載の場合、音声出力先を確認
・サウンドバーにてPCM音声を出力したい場合「接続構成③」をお試しください。

【接続構成②：DD+（Dolby Digital Plus）優先】

PS5 / Fire TV
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ eARC対応サウンドバー（HDMI IN）… DD+ / Atmos（条件あり）
  └─▶ HDMI OUT2 ──▶ モニター / テレビ（映像）

設定：
・EDID DIP：STDモード
成立条件：
※ eARC対応サウンドバーが HDMI IN入力端子 を搭載していること
※ 入力機器の音声設定が Dolby Digital Plus（DD+）に設定されていること
※ ゲーム／コンテンツ側も DD+に対応している必要があります。
※ 安定動作優先のため、解像度・リフレッシュレートは最大4K@60Hz になります。

【接続構成③：スピーカーなしモニターで PCM 音声を優先に出す方法】

PS5 / Fire TV
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ eARC対応サウンドバー（HDMI IN）AVアンプ… PCM（リニアPCM）
  └─▶ HDMI OUT2 ──▶ モニター（映像）

設定手順：
1) EDID DIP：STDモード
2) DualSense の 3.5mm端子を抜く（ヘッドセット未接続状態にする）
3) PS5 の音声出力：リニアPCM

【キャプチャ・配信構成例（DHD-CAP-UCH80 使用）】

ゲーム機 / PC
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ 高解像度モニター（プレイ用）
  └─▶ HDMI OUT2 ──▶ DHD-CAP-UCH80 ▶ USB ▶ PC（OBS 等）

設定：
EDID DIP：TVモード推奨
※ キャプチャ可能な音声は LPCM 2.0ch までです。
※ DD+ / Dolby Atmos などのサラウンド音声はキャプチャされません。

【1080p@120Hz ＋ DD+ 同時成立 接続例（条件あり）】

PS5 / ゲーム機
  │ HDMI
  ▼
eARC対応サウンドバー（HDMI IN）
  └─▶ HDMI OUT（eARC 映像パススルー）
        │ HDMI
        ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ 120Hz対応モニター
  └─▶ HDMI OUT2 ──▶ 他表示機器

設定：
・EDID DIP：TVモード（高解像度優先）
・PS5 音声出力：DD+（Dolby / Bitstream 系）
成立条件：
※ eARC対応サウンドバーがHDMI IN入力端子を搭載していること
※ サウンドバーの仕様は1080p@120Hz 映像パススルーに対応していること
※ 入力機器の音声設定が Dolby Digital Plus（DD+）に設定されていること
※ HDMI 2.0認証の「プレミアムハイスピードHDMIケーブル」を使用のこと
※ ゲーム／コンテンツ側も 1080p@120Hz と DD+に対応している必要があります。

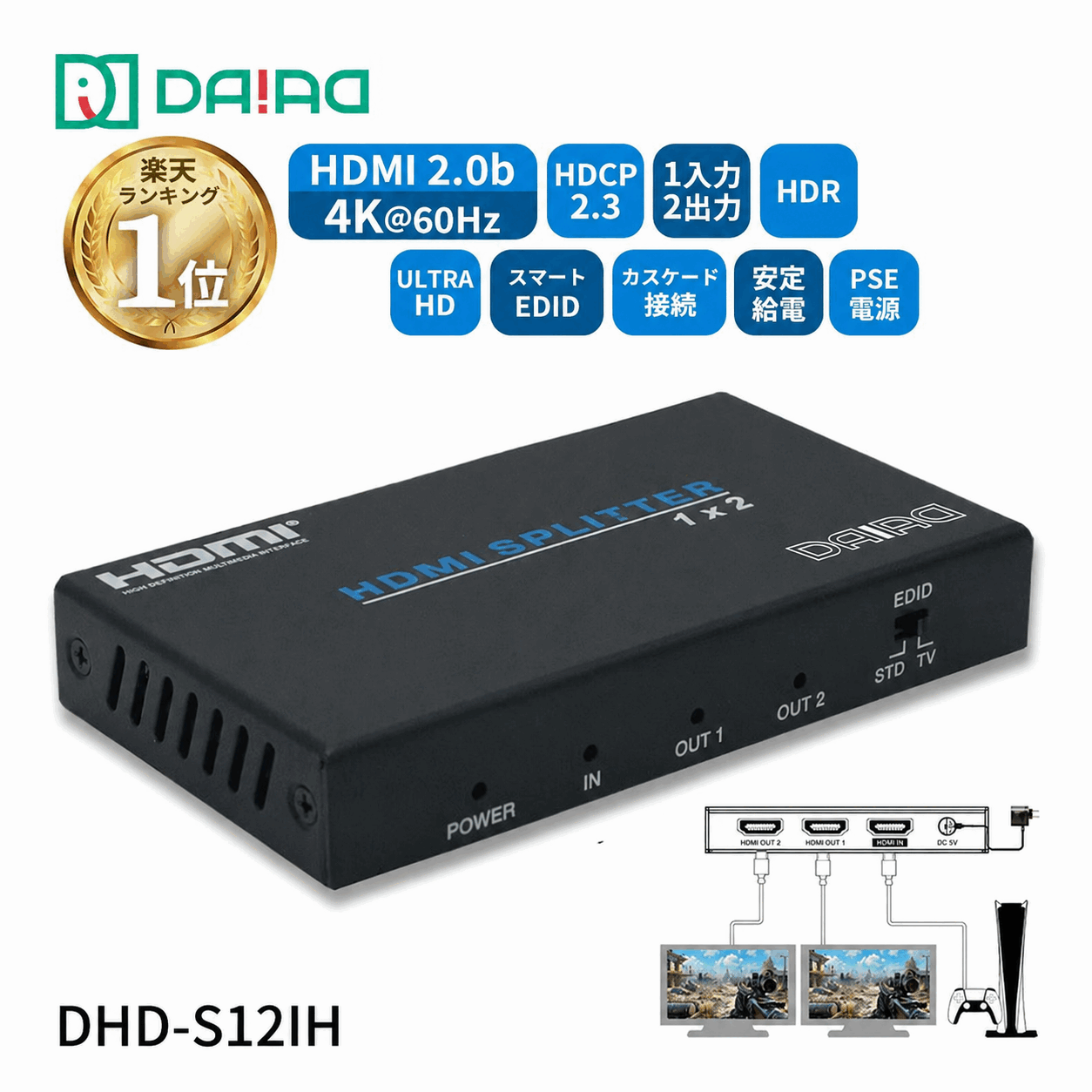

製品仕様

DHD-S12IH
商品名	HDMI 分配器 1入力2出力（4K@60Hz対応）
ブランド	DAIAD / ダイアド
HDMI Ver	HDMI 2.0b
HDCP Ver	HDCP 2.2 / HDCP 1.4 ※1
ビデオ帯域幅	18Gbps / TMDS
最大リフレッシュレート	1080p@120Hz対応
HDR	HDR / HDR10 / HDR10+ / Dolby Vision / HLG パススルー対応 ※2
対応解像度	最大 4K2K@50 / 60Hz（YUV4:4:4） 4K2K@30Hz 1080p@120Hz 1080p 3D@60Hz 1080i / 720p / 576p / 480p / 576i / 480i
HDMI対応音声フォーマット	PCM 2ch、LPCM 5.1ch / 7.1ch、Dolby Digital、DTS 5.1 Dolby Digital+、Dolby TrueHD、DTS-HD、Master Audio Dolby Atmos、DTS:X ※3
ESD保護	人体モデル ±8kV（エアギャップ放電）±4kV（接触放電）
入力ポート	HDMI×1
出力ポート	HDMI×2
本体材質	スチール
本体サイズ	W56mm × D100mm × H16mm
本体重量	160g
電源	入力：AC100-240V 出力：5V/1A / PSE電源アダプター
最大消費電力	2W
動作温度	0～40℃
保管温度	－20℃～60℃
相対湿度	20～90％RH（結露なきこと）
※1：HDCP（著作権保護信号）の解除を目的とした保証・サポートは行っておりません。 ※2：Dolby Visionは接続環境依存性が高いため、正常な表示を保証するものではありません。 ※3：Dolby Digital Plusを視聴するには、HDMI入力を備えたeARC対応サウンドバーが必要です。

推奨HDMIケーブル長（目安）

映像解像度	HDMI入力	HDMI出力
1080p@60Hz	～5m	～5m
4K@60Hz	～3m	～3m
1080p@120Hz	～3m	～3m
※1080P@120Hz／4K@60Hzは、HDMI 2.0認証の「プレミアムハイスピードHDMIケーブル」推奨です。 ※上記は目安です。配線環境・機器の相性により安定距離は変動します（長尺はHDMI延長器の併用をご検討ください）。

eARC非対応モニター環境でDD+（Dolby Digital Plus）を楽しむには

■ eARC非対応モニター環境でも DD+（Dolby Digital Plus）音声を楽しむための条件
・入力機器（Fire TV / PS5 / ゲーム機 / PC など）が DD+ を出力できるコンテンツ・設定であること。
・HDMI入力を備えた eARC対応サウンドバー／AVアンプを接続していること。

■ 推奨設定（機器により名称が異なります）
・入力機器の音声出力はビットストリーム／Dolby（自動）などに設定。
・認識が不安定な場合は、CEC（HDMIリンク）設定を見直してください。
・サウンドバー側は HDMI 入力を選択し、音声モードを確認してください。

■ ご注意
・HDMI入力端子を持たないサウンドバーでは使用できません。
・接続機器の EDID／HDCP 仕様や相性により、映像や音声が出力されない場合があります。
・HDR / DD+ DolbyAtmos などの再生可否は、入力機器・アプリ・接続機器の仕様に依存します。
・キャプチャ用途では、音声が LPCM 2.0ch に制限される場合があります。
・すべての機器との完全な動作互換を保証するものではありません。

付属品

・本体 × 1
・5V / 1A PSE電源アダプター × 1
・日本語マニュアル × 1

保証条件

・直営店購入の場合：ご購入日より1年間の自然故障保証（購入履歴またはご注文番号のご提示が必要です）
・落下／水没／改造／誤使用による故障は保証対象外となります。
・互換性（相性）を理由とした返品の返送料は、お客様ご負担（元払い）となります。
・ご不明点はご購入前にお問い合わせください。

マニュアル

📄 英語版マニュアルをダウンロード

必ずご確認ください（動作条件・制限事項）お困り時の解決ヒント

本製品は、接続環境・機器仕様・設定の組み合わせにより挙動が変わる場合があります。
ご購入前に、以下の動作条件および制限事項を必ずご確認ください。

■ 著作権保護（HDCP）について
・HDCP（著作権保護信号）の解除を目的とした保証・サポートは行っておりません。
・接続機器の HDCP 仕様や相性により、映像・音声が出力されない場合があります。

■ Dolby Vision / HDR / Dolby Atmos について
・Dolby Vision は接続環境依存性が高く、正常な表示を保証するものではありません。
・HDR／Dolby Atmos 等の再生可否は、入力機器・アプリ・接続機器それぞれの仕様に依存します。

■ eARC非対応モニター環境で DD+（Dolby Digital Plus）を楽しむ条件
・入力機器（Fire TV / PS5 / ゲーム機 / PC 等）が DD+ を出力できるコンテンツ・設定であること。
・HDMI入力を備えた eARC対応サウンドバー／AVアンプを接続していること。
・HDMI入力端子を持たないサウンドバーでは使用できません。

■ 推奨設定（機器により名称が異なります）
・入力機器の音声出力：ビットストリーム／Dolby（自動）等
・認識が不安定な場合：CEC（HDMIリンク）設定の見直し
・サウンドバー／AVアンプ側：HDMI入力を選択

■ 解像度・リフレッシュレート・同時出力の制限
・2台同時出力時は、接続先2台の仕様差により解像度／リフレッシュレート／音声フォーマットが制限される場合があります。

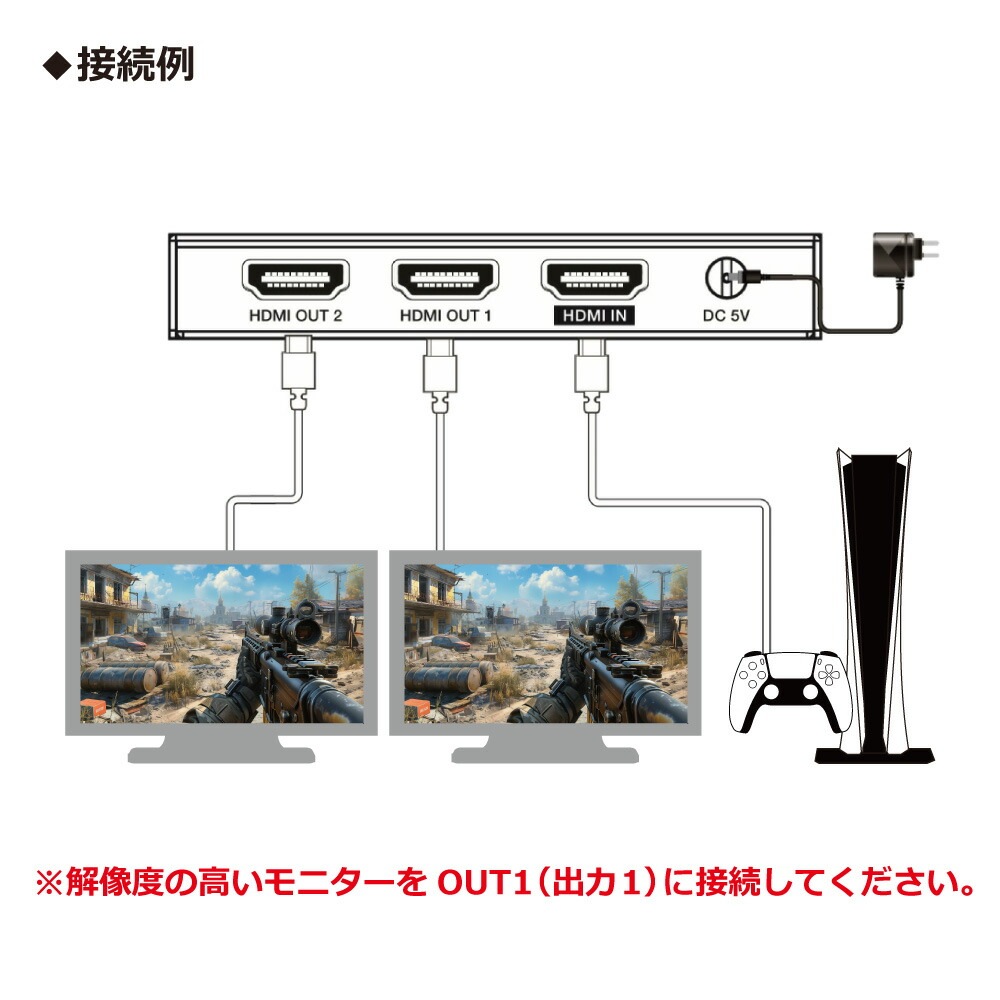

・高解像度モニターは出力1 に接続し、必要に応じて EDIDを「TV（高解像度優先）」に設定してください。
・安定しない場合は、まず EDIDを「固定（STD）」でお試しください。

■ HDMIケーブル・配線距離について
・1080p@120Hz / 4K@60Hz での使用は、HDMI 2.0認証「プレミアムハイスピードHDMIケーブル」を推奨します。
・配線環境・機器の相性により安定距離は変動します。長尺配線の場合は HDMI延長器の併用をご検討ください。

■ キャプチャ用途について（音声制限）
・キャプチャ機器やソフト設定に依存し、多くの環境で音声が PCM／LPCM 2.0ch に制限される場合があります。
・必要に応じて、入力機器・ソフト側の音声設定をPCM、サンプリングレート 48kHz に設定してください。

　■ eARC非対応モニターにて1080p@120Hz + DolbyAtmos 同時成立接続のヒント
・120Hz対応の入力機器をサウンドバーの HDMI入力に接続
・サウンドバーのeARC出力を本機器の HDMI入力に接続
・本機器の HDMI OUT1（出力1）に 120Hz対応のモニターに接続
・本機器のEDID DIPスイッチを「TV（高解像度優先）」に設定
成立条件：
・eARC対応サウンドバーが HDMI入力端子を搭載していること
・サウンドバーの仕様は1080p@120Hz 映像パススルーに対応していること
・入力機器の音声設定が Dolby Digital Plus（DD+）に設定されていること
・ゲーム／コンテンツ側も 1080p@120Hz と Dolby Atmosに対応している必要があります。

よくある症状／原因・対処

■ 映像が出ない／「信号なし」と表示される
・18Gbps対応HDMIケーブルを使用し、できるだけ短尺で接続
・全機器の電源をOFFにし、入力機器 → 本機 → 出力機器の順で再起動
・EDIDを「固定（STD）」に設定して再確認

■ 2台出力時に片方の画面だけ映らない
・出力先2台を同一解像度で運用
・出力ポートを入れ替えて確認
・高解像度モニターを出力1 に接続

■ 映像が点滅する／ちらつく／ブラックアウトする
・長尺HDMIケーブルを避け、短尺ケーブルで再確認
・付属の ACアダプターを使用
・HDMI端子の抜き差し、接点の確認

■ キャプチャ時に音声が出ない／バリバリ音・ノイズが出る
・入力機器およびキャプチャソフトの音声設定を PCM / LPCM に変更
・サンプリングレートを 48kHz に設定

■ リニアPCM（LPCM）音が出力されない
・入力機器の音声出力を LPCM（リニアPCM）に設定
・音声の出力先が HDMI機器になっているか確認
・PS5使用時は、DualSenseコントローラーの 3.5mm端子接続状況および音声出力先の設定を確認
・改善しない場合は EDIDを「固定（STD）」に設定して再確認

改善しない場合

■ 以下を明記のうえ、お気軽にお問い合わせください。
・入力機器／出力機器のメーカー名・型番
・接続構成（入力 → 本機 → 出力）
・ご使用目的（例：120Hz、音声重視、キャプチャ用途等）
・お困りの発生している症状の詳細

📞 お問い合わせフォームへ

直販ならでは安心の延長保証・電話サポート付き♪

■ 直営サポート窓口
電話：048-795-1598
IP電話：050-1009-6199
受付時間：13:00～17:30（平日のみ）

HDMI・映像／音声トラブルに対応する専門店として、
用途・症状別に最適な方法をご案内いたします。

製品概要

システム商品コード: 000000000122
独自商品コード: DHD-S12IH
