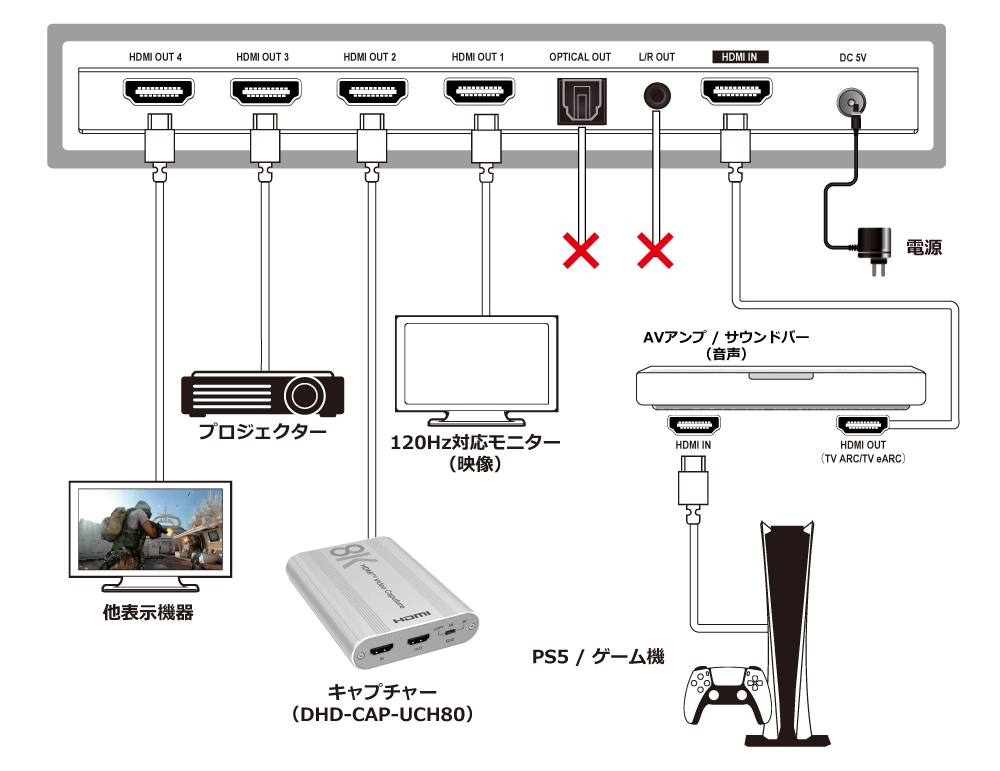

【1080p@120Hz ＋ DD+ 同時成立 接続例①条件あり）】

PS5 / ゲーム機
  │ HDMI
  ▼
eARC対応サウンドバー（HDMI IN）
  └─▶ HDMI OUT（eARC 映像パススルー）
        │ HDMI
        ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ 120Hz対応モニター
  └─▶ HDMI OUT2 ──▶ 他表示機器
  └─▶ HDMI OUT3 ～ OUT4 ──▶ 他表示機器
  └─ × 光デジタルおよび 3.5mmは音声出力されません。
設定：
・EDID DIP：AUTO または COPY
・OUT1:4K → 1080P：OFF
・OUT2～OUT4 に 1080p 機器（キャプチャ機器／フルHD機器）が含まれる場合は ON
成立条件：
※ eARC対応サウンドバーがHDMI IN入力端子を搭載していること
※ サウンドバーの仕様は1080p@120Hz 映像パススルーに対応していること
※ 入力機器の音声設定が Dolby Digital Plus（DD+）に設定されていること
※ HDMI 2.0認証の「プレミアムハイスピードHDMIケーブル」を使用のこと
※ ゲーム／コンテンツ側も 1080p@120Hz と DD+に対応している必要があります。
※ サウンドバーで DD+（ビットストリーム）音声を再生している場合、
　 音声は HDMI 経由でサウンドバーへ優先出力されます。

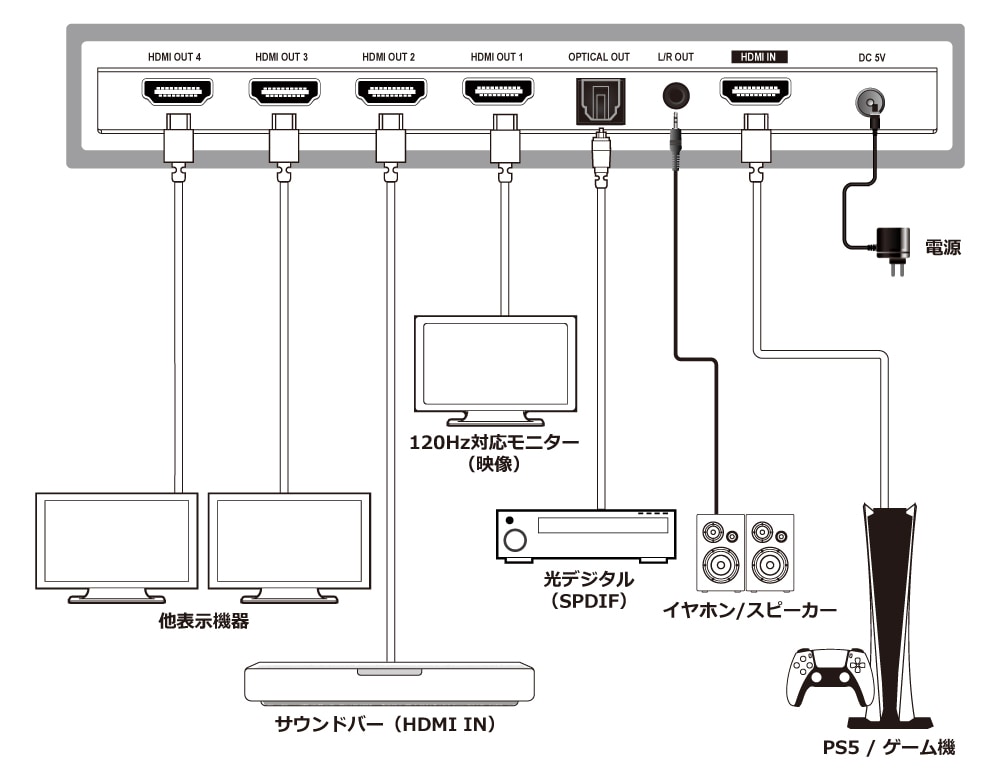

【接続構成②：1080p@120Hz優先】

PS5 / ゲーム機
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ 120Hz対応モニター（映像）
  └─▶ HDMI OUT2 ──▶ サウンドバー（音声）
  └─▶ HDMI OUT3 ～ OUT4 ──▶ 他表示機器
  └─▶ 光デジタル（SPDIF） ──▶ AVアンプ / サウンドバー（音声）
  └─▶ L/R（3.5mm アナログ音声） ──▶ イヤホン / スピーカー
設定：
・EDID DIP：AUTO または COPY
・OUT1：4K → 1080P：OFF
・OUT2～OUT4 に 1080p 機器（キャプチャ機器／フルHD機器）が含まれる場合は ON
・映像出力：1080p@120Hz 対応
・音声出力：出力先をご確認ください。
・サウンドバーにてPCM音声を出力したい場合「接続構成④」をお試しください。
注記：
※ 120Hz対応モニターの多くは音声用EDIDを持たないため、本構成では音声が出力されない場合があります。

【接続構成③：DD+（Dolby Digital Plus）音声優先】

PS5 / Fire TV
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ eARC対応サウンドバー（HDMI IN）… DD+ / Atmos（条件あり）
  └─▶ HDMI OUT2 ──▶ モニター / テレビ（映像）
  └─▶ HDMI OUT3 ～ OUT4 ──▶ 他表示機器
  └─ × 光デジタルおよび 3.5mmは音声出力されません。

設定：
・EDID DIP：AUTO または COPY
・OUT1:4K → 1080P：OFF
・OUT2～OUT4 に 1080p 機器（キャプチャ機器／フルHD機器）が含まれる場合は ON
成立条件：
※ eARC対応サウンドバーがHDMI IN入力端子を搭載していること
※ 入力機器の音声設定が Dolby Digital Plus（DD+）に設定されていること
※ ゲーム／コンテンツ側も DD+に対応している必要があります。
※ 安定動作優先のため、解像度・リフレッシュレートは 最大4K@60Hz になります。
※ サウンドバーで DD+（ビットストリーム）音声を再生している場合、
　 音声は HDMI 経由でサウンドバーへ優先出力されます。

【接続構成④：スピーカーなしモニターで PCM 音声を優先に出す方法】

PS5 / Fire TV
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──► eARC対応サウンドバー（HDMI IN）／AVアンプ … PCM（リニアPCM）
  └─▶ HDMI OUT2 ──▶ モニター（映像）
  └─▶ HDMI OUT3 ～ OUT4 ──▶ 他表示機器
  └─▶ 光デジタル（SPDIF） ──▶ AVアンプ / サウンドバー（音声）
  └─▶ L/R（3.5mm アナログ音声） ──▶ イヤホン / スピーカー

設定：
・EDID DIP：AUTO または COPY
・OUT1:4K → 1080P：OFF
・OUT2～OUT4 に 1080p 機器（キャプチャ機器／フルHD機器）が含まれる場合は ON
・DualSense の 3.5mm端子を未接続状態にする
・入力機器の音声出力：リニアPCMに設定

【配信構成例⑤キャプチャ・（DHD-CAP-UCH80 使用）】

ゲーム機 / PC
  │ HDMI
  ▼
本製品 ▶ HDMI IN
  ├─▶ HDMI OUT1 ──▶ 高解像度モニター（プレイ用）
  ├─▶ HDMI OUT2 ──▶ DHD-CAP-UCH80 ▶ USB ▶ PC（OBS 等）
  └─▶ HDMI OUT3 ～ OUT4 ──▶ 他表示機器
  └─▶ 光デジタル（SPDIF） ──▶ AVアンプ / サウンドバー（音声）
  └─▶ L/R（3.5mm アナログ音声） ──▶ イヤホン / スピーカー

設定：
・EDID DIP：AUTO または COPY
・OUT1:4K → 1080P：OFF（表示は4K）
・OUT2～OUT4 に 1080p 機器（キャプチャ機器／フルHD機器）が含まれる場合は ON
※ キャプチャ可能な音声は LPCM 2.0ch までです。
※ DD+ / Dolby Atmos などのサラウンド音声はキャプチャされません。
