商 品 紹 介

DHD-S14SA-OFF は、1台のHDMI機器の映像・音声信号を最大4台のディスプレイへ同時出力できる
HDMI2.0対応 1入力4出力 HDMI分配器（音声分離機能付き）です。

最大 4K@60Hz（4:4:4） の高精細映像に対応し、
テレビ・モニター・プロジェクターなど複数の表示機器へ同時表示が可能です。

HDMI入力音声を 光デジタル（S/PDIF） および アナログL/R（3.5mm） へ分離出力できるため、
映像はディスプレイへ、音声はAVアンプや外部スピーカーへ接続する柔軟なAVシステムを構築できます。

さらに本体には EDID AUTO / COPY 切替 と 4K→1080Pダウンスケール機能 を搭載。
異なる性能のモニターを組み合わせた環境でも、安定した映像分配が可能です。

特 長

使 用 シ ー ン

■ 店舗ディスプレイ / 展示会 / サイネージ
1台の映像ソースを最大4台のディスプレイへ同時出力。
同一映像コンテンツを複数画面に表示したい環境に最適です。

■ 会議室 / プレゼンテーション
PCやプレーヤーの映像を複数モニターへ分配し、参加者全体で映像共有が可能です。

■ ホームシアター / AVアンプ接続
HDMI入力端子を備えたサウンドバーやAVアンプと組み合わせることで、
Dolby Atmos再生環境を構築できます。

■ キャプチャ・ライブ配信
ゲーム機やPCの映像をプレイ用モニターとキャプチャ機器へ同時出力。
録画・配信環境構築にも適しています。

■ 4K機器とフルHDモニター混在環境
ダウンスケール機能により4Kソースと1080pモニターを組み合わせた環境でも活用できます。

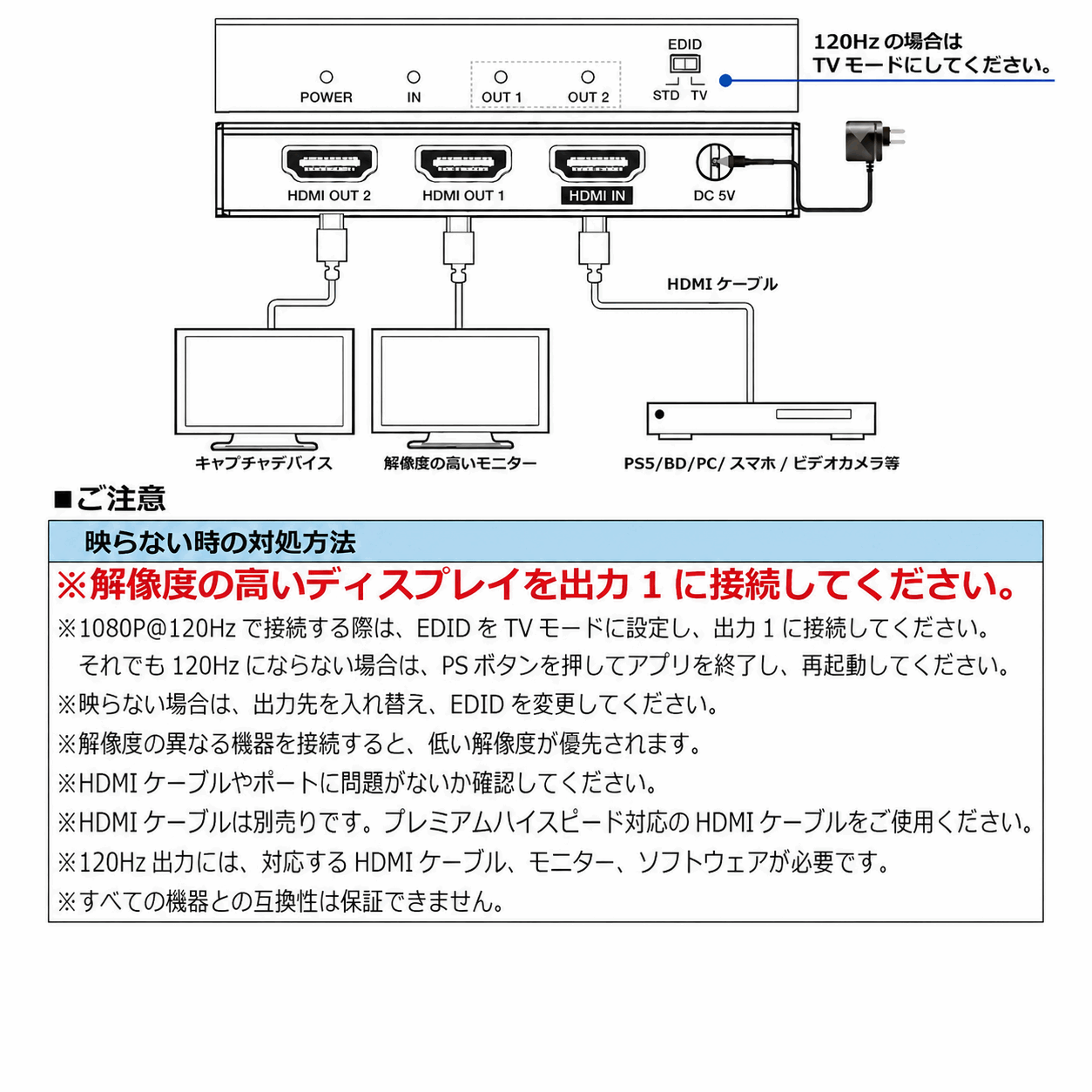

参 考 接 続 図

HDMI入力機器を本製品へ接続し、最大4台のテレビ・モニターへ同時出力する基本構成です。
店舗ディスプレイや会議室など、同一映像を複数画面へ表示したい場合に適しています。

---

HDMI映像は各ディスプレイへ出力しつつ、音声を光デジタル出力からAVアンプなどへ接続する構成です。
映像と音声を別機器で再生したい環境に適しています。

---

HDMI映像はディスプレイへ出力し、音声は3.5mmアナログL/R出力からスピーカーや音響機器へ接続する構成です。
2ch音声環境での利用に向いています。

---

4Kソース機器とフルHDモニターを組み合わせる場合、本体のダウンスケール機能をONにすることで、
環境に応じた出力設定が行いやすくなります。
※接続機器やEDID条件により動作は異なる場合があります。

EDID設定とダウンスケール機能

■ EDIDとは
EDIDとは、テレビ・モニターなどの表示機器が「どの解像度に対応しているか」などの情報を、
入力機器へ伝えるための仕組みです。
入力機器は、この情報をもとに出力する映像条件を決定します。

■ AUTOモード
接続された HDMI OUT1～OUT4 のEDIDを比較し、最適な映像条件を入力機器へ伝えるモードです。
複数の表示機器を接続した際、出力環境に応じた設定を行いやすくなります。

■ COPYモード
優先出力ポートのEDID情報をコピーして入力機器へ伝えるモードです。
マニュアル上は、OUT1を優先し、未検出時は OUT2 → OUT3 → OUT4 の順で参照する仕様です。

■ 4K→1080P ダウンスケール機能
本体スイッチをONにすると、入力映像を1080Pへ変換して出力するダウンスケール機能が有効になります。
OFF時は、入力信号をそのままバイパス出力します。

■ ご確認ください
※実際の表示可否や安定性は、接続機器・ケーブル品質・EDID情報・出力解像度の組み合わせに依存します。
※複数の異なる表示機器を接続する場合は、EDID設定やダウンスケール設定の切り替えで改善する場合があります。

製 品 仕 様

　　　 　　　 　　　

DHD-S14SA-OFF
商品名	HDMI 分配器 1入力4出力 音声分離（4K@60Hz対応）
ブランド	DAIAD / ダイアド
HDMI Ver	HDMI 2.0b
HDCP Ver	HDCP 2.2 / HDCP 1.4 ※1
ビデオ帯域幅	18Gbps / TMDS
最大リフレッシュレート	1080p@120Hz対応
対応解像度	720p@60Hz / 1080p@60Hz / 4K2K@24Hz / 4K2K@30Hz 最大4K@60Hz (4:4:4)
HDMI音声フォーマット	LPCM, Dolby Digital Plus (DD+) / EX, Dolby True HD, DTS, DTS-EX, DTS-96/24 DTS High Res, DTS-HD Master Audio, DSD DolbyAtmos DTS:X ※2
色空間	RGB, YCbCr 4:4:4, YCbCr 4:2:2
色深度	4K@60Hz 8-bit / 1080p 12-bit
L/R アナログ音声	PCM 2.0ch
光デジタル（SPDIF）音声	LPCM2.0/2.1ch、Dolby 5.1、Dolby True HD DTS5.1、DTS-ES 6、DTS-HDMA 5.1、DTS-HRA 5.1 ※3
ESD保護	人体モデル ±8kV（エアギャップ放電）±4kV（接触放電）
入力ポート	HDMI×1
出力ポート	HDMI×4 L/R 3.5mmステレオミニジャック ×1 光デジタル Optical (S/PDIF) ×1
本体材質	スチール
本体サイズ	W180mm × D62mm × H14mm
本体重量	227g
電源	入力：AC100-240V 出力：5V / 1A (PSE電源アダプター)
最大消費電力	3.5W
動作温度	0～40℃
保管温度	－20℃～60℃
相対湿度	20～90％RH（結露なきこと）

推奨HDMIケーブル長（目安）

映像解像度	HDMI入力	HDMI出力
1080p@60Hz	～5m	～5m
4K@60Hz	～3m	～3m
1080p@120Hz	～3m	～3m
※1080P@120Hz／4K@60Hzは、HDMI 2.0認証の「プレミアムハイスピードHDMIケーブル」推奨です。 ※上記は目安です。配線環境・機器の相性により安定距離は変動します。

付属品

・本体 × 1
・5V / 1A PSE電源アダプター × 1
・日本語マニュアル × 1

保証条件

・直営店購入の場合：ご購入日より1年間の自然故障保証（購入履歴またはご注文番号のご提示が必要です）
・落下／水没／改造／誤使用による故障は保証対象外となります。
・互換性（相性）を理由とした返品の返送料は、お客様ご負担（元払い）となります。
・ご不明点はご購入前にお問い合わせください。

ご使用前に必ずご確認ください（動作条件・制限事項）

本製品の動作は、接続機器の仕様および EDID 交渉に依存します。
すべての機器・環境での完全な動作互換を保証するものではありません。

■ 著作権保護（HDCP）について
HDCP（著作権保護コンテンツ）の解除を目的とした保証・サポートは行っておりません。
キャプチャ用途でご使用の場合は、キャプチャ能力およびソフトウェアが対応する、
HDCP バージョンや設定をご確認ください。

■ 120Hz / Dolby Atmos / DD+ について
1080p@120Hz と Dolby Digital Plus（DD+）や Dolby Atmos の同時利用可否は、
接続構成およびご利用環境により異なります。
すべての組み合わせでの同時動作を保証するものではありません。

■ Dolby Vision HDR10+ について
Dolby Vision は接続環境依存性が高く、分配器・切替器・AVアンプ等を介した構成では、
正常に表示できない場合があります。

■ eARC非対応モニター環境で DD+（Dolby Digital Plus）を楽しむ条件
入力機器（Fire TV / PS5 / ゲーム機 / PC 等）が DD+ を出力できるコンテンツ・設定であること。
HDMI入力端子を備えた eARC 対応サウンドバーまたは AV アンプ が必要です。
HDMI入力端子を持たないサウンドバーでは成立しません。

■ 推奨設定（機器により名称が異なります）
・入力機器の音声出力：ビットストリーム／Dolby（自動）等
・認識が不安定な場合：CEC（HDMIリンク）設定の見直し
・サウンドバー／AVアンプ側：HDMI入力を選択

■ 解像度・リフレッシュレート・音声の優先設定について
高帯域出力（例：4K@120Hz RGB 4:4:4）では、接続環境により映像が不安定になる場合があります。
安定動作を重視する場合は、4K@60Hz または YUV 4:2:2 出力 を推奨します。
複数台を同時に接続する場合は、「映像を優先したい機器」または、
「音声を優先したい機器」を出力1に接続し、EDID DIPの切り替えを行ってください。

■ HDMIケーブル・配線距離について
1080p@120Hz / 4K@60Hz での使用は、HDMI 2.0認証「プレミアムハイスピードHDMIケーブル」を推奨します。
配線環境・機器の相性により安定距離は変動します。長尺配線の場合は HDMI延長器の併用をご検討ください。

■ キャプチャ用途について（音声制限）
キャプチャ機器の能力やソフト設定に依存し、多くの環境で音声が PCM／LPCM 2.0ch に制限される場合があります。
必要に応じて、入力機器・ソフト側の音声設定をPCM、サンプリングレート 48kHz に設定してください。

■ 光デジタル（SPDIF）について
光デジタル（SPDIF）のサンプリングレートは 92kHzまでとなり、192kHzに対応しておりません。
アナログ音声 3.5mm L/R 音声が出ない場合は、音声の出力先をご確認ください。

■ 音声分離機能について
サウンドバーが DD / DD+（ビットストリーム）で再生されている場合、
音声は HDMI 経由でサウンドバーへ優先出力されるため、
光デジタルおよび 3.5mm アナログ出力からは音声は出力されません。

■ PS5をご使用の場合の補足
映像が途切れる場合は、PS5の映像出力設定
［映像転送速度］を「-1」「-2」 に設定すると改善する場合があります。
ブラックアウトや色表示が不安定な場合は、HDRをOFF にして動作確認してください。
DualSenseコントローラーの3.5mm端子にイヤホンを接続すると、
HDMI側のPCM音声が出力されない場合があります。

よくある質問（Q&A）

症状・質問	原因・対処方法
Q1. 映像が出ない／ 「信号なし」と表示される	HDMIケーブルの規格（18Gbps対応）をご確認ください。 全機器の電源を一度OFFにし、「入力機器 → 本製品 → 出力機器」の順で再起動してください。 改善しない場合は EDID の切り替えを行ってください。
Q2. 2台出力時に 片方の画面だけ映らない	出力先2台を同一解像度で運用してください。 出力ポートを入れ替えて動作確認を行い、高解像度モニターは「出力1」へ接続してください。
Q3. 映像が点滅する／ ブラックアウトする	長尺HDMIケーブルの使用を避け、短尺ケーブルで再確認してください。 付属のACアダプターを使用し、HDMI端子の抜き差し・接点の確認を行ってください。
Q4. キャプチャ時に音声が出ない／ ノイズが出る	入力機器およびキャプチャソフトの音声設定をPCM／LPCM に変更してください。 サンプリングレートは 48kHz に設定してください。
Q5. LPCM音声が出力されません（PS5）	DualSense コントローラーの 3.5mm 端子にイヤホン等が接続されていないか確認してください。 また、PS5 の音声出力先が HDMI 機器に設定されているかご確認ください。
