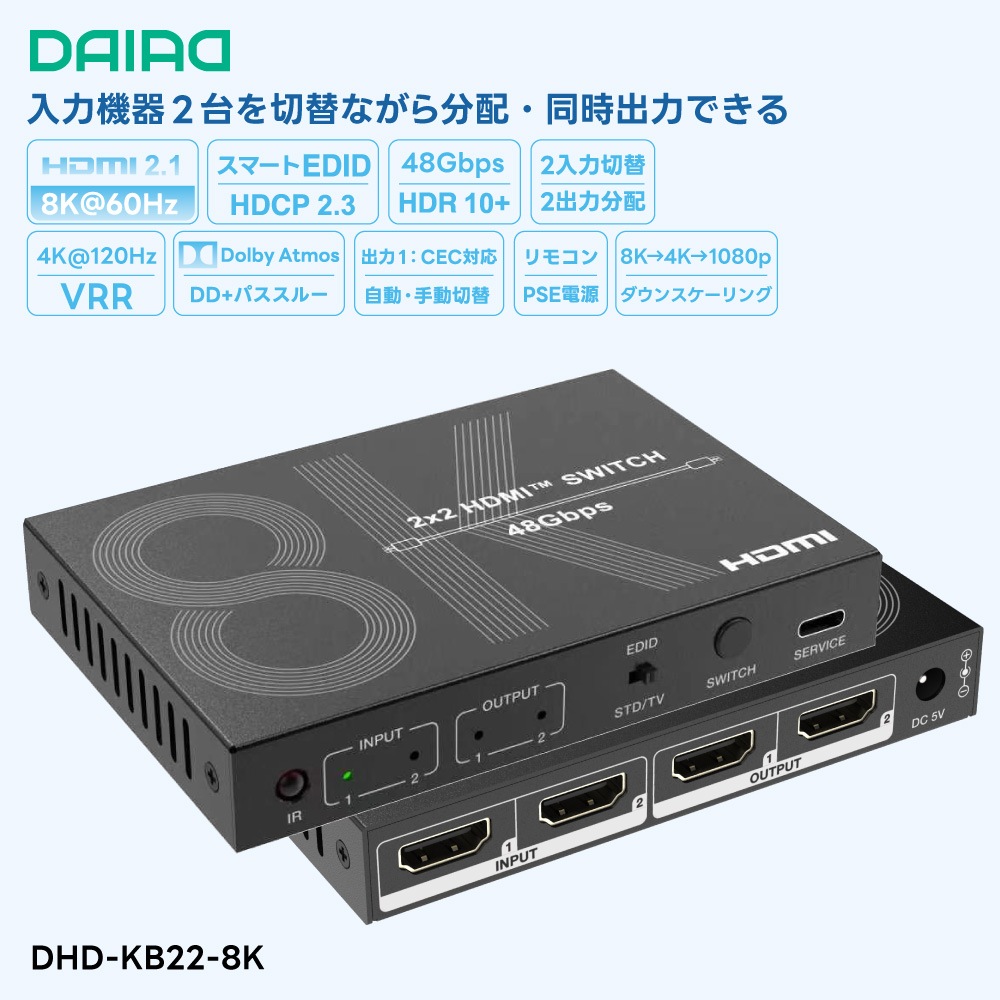

DAIAD 8K HDMI 切替分配器 [2入力2出力 / 4K 120Hz VRR / HDCP 2.3対応] HDMI2.1 48Gbps セレクタースイッチャースプリッター

9,990 円（税込）

数量

カートに入れる

お気に入りに追加

在庫あり／あと 20個

【DAIAD公式】 | 日本国内ブランド
追随を許さない・HDMI機器の老舗

販売実績14年超！
埼玉より 13時までのご注文は即日発送いたします。

🚚最短「翌日お届け」！

各種ショッピングモールでのご購入はこちら

楽天市場
Amazon

直販ならでは安心の延長保証・電話サポート付き♪

■【直営サポート窓口】
電話：048-795-1598
IP電話：050-1009-6199
受付時間：13:00～17:30（平日のみ）

※HDMI・映像／音声トラブルに対応する専門店として：
映像が映らない、音が出ない、120Hz・eARC・HDCPで困ったときに、
用途・症状別に最適な方法をご案内いたします。

商品紹介

本製品は、シンプルな切替を目的としたHDMI切替器です。
接続機器の仕様（EDID）により動作特性が変わるため、ご購入前に必ず以下をご確認ください。

DAIAD（ダイアド）DHD-KB22-8K は、2台のHDMI機器を2台のディスプレイへ切り替えて出力できる、
8K対応の2入力2出力HDMI切替分配器です。

最大 8K/60Hz・4K/120Hz VRR に対応し、ゲーム機・PC・レコーダー・ストリーミング機器などの映像を、
テレビやモニターへスムーズに切り替えて表示できます。

さらに、HDR10+ / Dolby Vision / HLG などのHDR信号や、Dolby TrueHD / Dolby Digital Plus /
DTS-HD Master Audio などの音声フォーマットにも対応。
8K環境はもちろん、4K120Hz VRRゲーミングや高画質・高音質のAV環境にも活用しやすいモデルです。

特長

1．最大8K/60Hz・4K/120Hz対応（48Gbps）

最大 8K/60Hz、4K/120Hz に対応した高帯域設計。
高精細な映像や滑らかな動きを求めるゲーム・映像環境にも対応します。

2．2台の機器をかんたん切替

2台のHDMI機器を接続し、ディスプレイへ切り替えて表示可能。
本体ボタンとリモコン操作に対応し、日常的に使いやすいシンプル設計です。

3．高画質・高音質フォーマットに対応

HDR / Dolby Vision / HDR10+ に対応し、臨場感のある映像を再現。
音声は Dolby Digital Plus / Dolby TrueHD / DTS-HD などに対応し、対応機器との組み合わせで高音質環境を構築できます。

4．用途に合わせて選べるEDIDモード

STD / TV の2つのEDIDモードを搭載。
安定表示を重視するか、接続機器に合わせた出力にするか、用途に応じて調整しやすくなっています。

5．自動切替にも対応

機器の接続状態に応じて自動で切り替える機能を搭載。
手動操作との併用もでき、シーンに応じて使い分け可能です。

6．環境に応じた表示に対応（ダウンスケーリング）

8K→4K、4K→1080p の変換に対応し、異なる性能のディスプレイでも接続しやすい構成です。
※接続環境により期待通りに動作しない場合があります。

7．シンプルに使いたい方におすすめ

本製品は、複雑な制御ではなくシンプルな切替・中継を重視したモデルです。
まずは「2台の機器をかんたんに切り替えたい」という方に適しています。

機種比較（どちらを選ぶべき？）

項目	DHD-KB22-8K	DHD-DSP12-8K
基本機能	2入力2出力切替器	1入力4出力分配器（高機能EDID）
EDID制御	STD / TV（コピーのみ）	複数プリセット（011など）映像・音声の両立制御が可能
4K120Hz / VRR	〇（ただし単独優先）	◎（音声と両立しやすい）
Dolby Atmos / DD+	〇（音声優先時のみ）	◎（映像と同時成立しやすい）
映像＋音声の同時最大性能	△（どちらか優先）	◎（条件付きで両立可能）
低解像度機器との併用	×（ブラックアウトの可能性） ※4K@120Hz時は不可	〇（EDID制御で回避しやすい） ※4K@120Hz時は不可
ダウンスケーリング	△（限定的） ※4K@120Hz時は不可	〇（実用レベルで機能） ※4K@120Hz時は不可
おすすめ用途	・単純な切替用途・1台中心の使用	・ゲーム＋ホームシアター・4K120Hz＋Atmos両立・複数機器環境

■ 選び方のポイント
・シンプルに切替したい → DHD-KB22-8K
・映像と音声を両立したい → DHD-DSP12-8K

使用シーン

● ゲーム機とPCをテレビ・モニターへ切り替えたい場合に
PS5、Xbox、ゲーミングPCなどを接続し、2台の表示機器へ用途に応じて切り替えて運用したい環境に適しています。

● リビングのテレビとサブモニターへ同時表示したい場合に
1つの入力映像を2台のディスプレイへ同時出力したい用途や、AV機器・レコーダー・ストリーミング機器の切替用途に活用できます。

● 会議室・展示環境・店頭表示に
2系統のソースを切り替えながら、2台のディスプレイへ表示したい会議室、教育現場、展示会、サイネージ用途にも向いています。

● 高画質・高リフレッシュレート環境の構築に
8K表示環境、4K/120Hz対応環境、HDR対応環境などで、接続構成をシンプルにまとめたい場合に便利です。

参考接続図

【基本接続例】

[ゲーム機 / PC / レコーダー]
       ├─ HDMI入力1
       └─ HDMI入力2
              │
              ▼
      ┌──────────────────────┐
      │ DHD-KB22-8K          │
      │ 8K 2入力2出力切替器   │
      └──────────────────────┘
          │              │
          │              │
      HDMI出力1       HDMI出力2
          │              │
          ▼              ▼
      [TV / モニター1] [TV / モニター2]

※ TVモードでは、出力側ディスプレイのEDID情報をソース機器へ伝えます。
※ OUTPUT1側のEDIDが優先され、OUTPUT1未接続時はOUTPUT2側が参照されます。

EDID設定について

STDモード： 全OUTPUTに対して、標準的な 4K/60Hz を基準とした安定動作用の設定です。
接続機器の相性や画面表示が不安定な場合は、まずこちらをお試しください。

TVモード： 出力機器のEDID情報をコピーし、ソース機器に伝えます。
高解像度・高リフレッシュレート・HDRなどを接続機器側の能力に合わせて交渉したい場合に有効ですが、
接続する機器の組み合わせによっては、希望する映像・音声形式にならない場合があります。

製品仕様

DHD-KB22-8K
製品種別	8K対応 2入力2出力 HDMI切替分配器
HDMI規格	HDMI 2.1
HDCP規格	HDCP 2.3
最大帯域	48Gbps
対応解像度	最大 8K@60Hz 4:2:0 12bit、8K@30Hz 4:4:4 12bit、4K@120Hz 4:4:4 12bit
HDR	HDR、HDR10、HDR10+、Dolby Vision、HLG
対応色空間	RGB、YCbCr 4:4:4、4:2:2、4:2:0
対応色深度	8bit、10bit、12bit
対応音声	LPCM、Dolby Digital、Dolby Digital Plus、Dolby Digital EX、Dolby TrueHD、 DTS、DTS-EX、DTS 96/24、DTS High Res、DTS-HD Master Audio、DSD、Dolby Atmos
入力端子	HDMI ×2
出力端子	HDMI ×2
制御端子	USB Type-C ×1 (アップグレード用)
制御方法	本体ボタン / IRリモコン
EDID	STD / TV
切替方式	自動 / 手動
ダウンスケーリング	8K→4K、4K→1080p
CEC	出力1 のみ対応
電源	入力：AC100～240V/50/60Hz 出力：DC 5V / 2A PSE電源アダプター
消費電力	最大5.2W
サイズ	110 × 75 × 18 mm
重量	220g
筐体	スチール製
動作温度	0℃～40℃
保管温度	-20℃～60℃
動作湿度	20%～80%（結露なきこと）
保管湿度	10%～90%（結露なきこと）
ESD保護	IEC 61000-4-2:気中放電 ±8kV / 接触放電 ±4kV
対応解像度	640x480p60Hz, 800x600p60Hz, 1024x768p60Hz, 1280x1024p60Hz, 1360x768p60Hz, 1440x900p60Hz, 1440x1050p60Hz, 1600x1200p60Hz, 720x480i59.94Hz(480i59), 720x480p59.94Hz(480p59), 720x576i50Hz(576i50), 720x576p50Hz(576p50), 1280x720p50Hz(720p50), 1280x720p59.94Hz(720p59), 1280x720p60Hz(720p60), 1920x1080i50Hz(1080i50), 1920x1080i59.94Hz(1080i59), 1920x1080i60Hz(1080i60), 1920x1080p23.98Hz(1080p23), 1920x1080p24Hz(1080p24), 1920x1080p25Hz(1080p25), 1920x1080p29.97Hz(1080p29), 1920x1080p30Hz(1080p30), 1920x1080p50Hz(1080p50), 1920x1080p59.94Hz(1080p59), 1920x1080p60Hz(1080p60), 3840x2160p23.98Hz(2160p23), 3840x2160p24Hz(2160p24), 3840x2160p25Hz(2160p25), 3840x2160p29.97Hz(2160p29), 3840x2160p30Hz(2160p30), 3840x2160p50Hz(2160p50), 3840x2160p59.94Hz(2160p59), 3840x2160p60Hz(2160p60), 3840x2160p100Hz(2160p100), 3840x2160p120Hz(2160p120), 4096x2160p23.98Hz, 4096x2160p24Hz, 4096x2160p25Hz, 4096x2160p29.97Hz, 4096x2160p30Hz, 4096x2160p50Hz, 4096x2160p59.94Hz, 4096x2160p60Hz, 4096x2160p100Hz, 4096x2160p120Hz, 5120x2160p50Hz, 5120x2160p60Hz, 7680x4320p23.98Hz, 7680x4320p24Hz, 7680x4320p25Hz, 7680x4320p29.97Hz, 7680x4320p30Hz, 7680x4320p50Hz, 7680x4320p60Hz
推奨HDMIケーブル長	映像解像度	HDMI入力	HDMI出力
	4K@60Hz	～3m	～3m
	4K@24Hz	～5m	～5m
	1080p	～8m	～8m
	8K@60Hz / 4K@120Hz	～2m	～2m
	※8K@60Hz / 4K@120Hzは「Ultra High Speed HDMI（HDMI 2.1）」ケーブル必須です。 ※上記は目安です。配線環境・機器の相性により安定距離は変動します。 ※長距離配線は、HDMI AOC ケーブルまたは HDMI 延長器の併用をご検討ください。

付属品

・DHD-KB22-8K 本体 ×1
・IRリモコン ×1
・PSE電源アダプター（DC 5V / 2A）×1
・日本語取扱説明書 ×1

保証条件

・直営店ご購入の場合：ご購入日より「1年間」の自然故障保証が付属します。
・保証を受ける際は、購入履歴またはご注文番号（納品書）のご提示が必要です。
■ 保証対象外について
・落下、水没、改造、分解、誤使用による故障は保証対象外となります。
■ 互換性について
・本製品はすべてのHDMI機器との完全な互換性を保証するものではありません。
・接続機器の仕様（EDID）、設定、組み合わせにより動作結果が異なる場合があります。
■ 返品・交換について
・互換性（相性）を理由とした返品の返送料は、お客様ご負担（元払い）となります。

ご使用前に必ずご確認ください

■ 本製品の動作特性について
本製品は、接続機器の EDID（対応能力情報） に基づいて動作するシンプルな切替機器です。
EDIDとは、接続されたモニターやサウンドバーなどが対応している映像・音声の条件を示す情報です。
本製品は信号を中継する機器であり、映像や音声の性能を生成・補正するものではありません。
そのため、接続する機器の組み合わせや性能差によって動作結果が変わります。

■ 映像を優先する場合
4K120Hz / VRR対応モニターを優先した場合、帯域制限により、
低性能側は表示されない（ブラックアウト）場合があります。
また、高性能同士でも同時出力できない場合があります。
ダウンスケーリング機能は、この構成では正常に動作しない場合があります。

■ 安定表示を優先する場合
STDモードでは4K60Hzを基準とした安定表示になりやすく、両方のディスプレイが4K60Hz対応であれば、
2画面とも4K60Hzで表示しやすくなります。
ただし、この場合は4K@120Hz / VRRは使用できません。

■ 音声を優先する場合
TVモードでサウンドバーやAVアンプ側のEDIDが優先されると、
Dolby Atmos / DD+ などの音声が出力できる場合があります。
ただし、映像は音声機器側の映像能力に制限されるため、サウンドバー側が1080p相当の場合、
モニターも1080p表示になる場合があります。

■ 音声がPCMになる・出ない場合
接続機器のEDID条件によっては、Dolby Atmos / DD+ が出力されずPCM音声になる場合があります。
また、機器の組み合わせによっては無音となる場合もあります。

■ 解像度・リフレッシュレート・HDRについて
8K/60Hz、4K/120Hz、VRR、HDR、Dolby Vision、HDR10+ などの機能は、
接続するソース機器・ディスプレイ・HDMIケーブル・各機器の設定状況により動作可否が変わります。
また、高帯域信号はHDMI2.1（最大48Gbps）の帯域制限やDSCの対応状況により、
すべての条件を同時に満たせない場合があります。

■ HDMI仕様による制限について
4K120Hz / VRR / HDR / Dolby Vision / HDR10+ / RGB4:4:4 12bit などの高帯域信号は、
HDMI2.1（最大48Gbps）の帯域制限や、DSC（Display Stream Compression）の対応状況の影響を受けるため、
すべての条件を同時に満たせない場合があります。

■ 自動的に発生する制限例

色形式の変更（4:4:4 → 4:2:0 など）
色深度の変更（12bit → 10bit など）
リフレッシュレートの制限
HDR設定の制限
音声形式の変更（Dolby Atmos / DD+ → PCM など）

■ 自動切替について
自動切替は接続状態に応じて動作しますが、機器によっては通電状態やスリープ復帰時の挙動に差があり、
意図した切替にならない場合があります。その場合は手動切替をご利用ください。

■ CECについて
CECはOUTPUT1のみ対応です。接続機器側のCEC実装差により、連動電源や入力連動などの動作は機器ごとに異なります。

■ HDCPについて
本製品は、接続環境や機器設定により、HDCPの影響を受けない状態で動作する場合があります。
挙動としては、PS5のHDCP無効設定時に近い結果となる場合があります。
ただし、すべての機器・コンテンツ・アプリでの動作を保証するものではありません。
また、HDCP（著作権保護信号）の解除を目的とした保証・サポートは行っておりません。

■ ご理解いただきたい点
本製品は接続機器のEDIDに基づいて動作するシンプルな切替機器です。
そのため、
・映像を優先すると音声が制限される場合があります
・音声を優先すると映像が制限される場合があります
・両方を同時に最大性能で安定出力することが難しい構成があります

これらは分配器の不具合ではなく、HDMI規格および接続機器の仕様による正常な動作です。
あらかじめご理解の上ご購入ください。

マニュアル

DHD-KB22-8K 英語版取扱説明書をダウンロード

よくある症状／原因／対処

症状	主な原因	対処方法
映像が出ない / 途切れる	ケーブル品質不足、帯域超過、EDID交渉不一致、接触不良	短い高品質HDMIケーブルへ変更し、STDモードで再起動後に再確認してください。
8K / 4K120Hzにならない	接続機器やケーブルが帯域要件を満たしていない、TVモード時のEDID制約	接続機器側設定、ケーブル規格、出力機器の対応解像度を確認してください。
切替がうまく動かない	自動切替の挙動差、接続機器の待機状態差	本体ボタンまたはリモコンで手動切替をお試しください。必要に応じて自動切替のON/OFFも見直してください。
HDR / Dolby Visionが有効にならない	ソース側設定、ディスプレイ側対応差、EDID条件の不一致	ソース・表示機器のHDR設定を確認し、TVモード / STDモードを切り替えて挙動をご確認ください。
リモコン操作が効かない	受光部遮蔽、電池残量、設置角度の問題	本体前面のIR受光部を遮らない位置で操作し、リモコン電池もご確認ください。

改善しない場合

■ 以下を明記のうえ、お気軽にお問い合わせください。
・入力機器／出力機器のメーカー名・型番
・接続構成（入力 → 本機 → 出力）
・ご使用目的（例：120Hz、音声重視、キャプチャ用途等）
・お困りの発生している症状の詳細
