商 品 紹 介

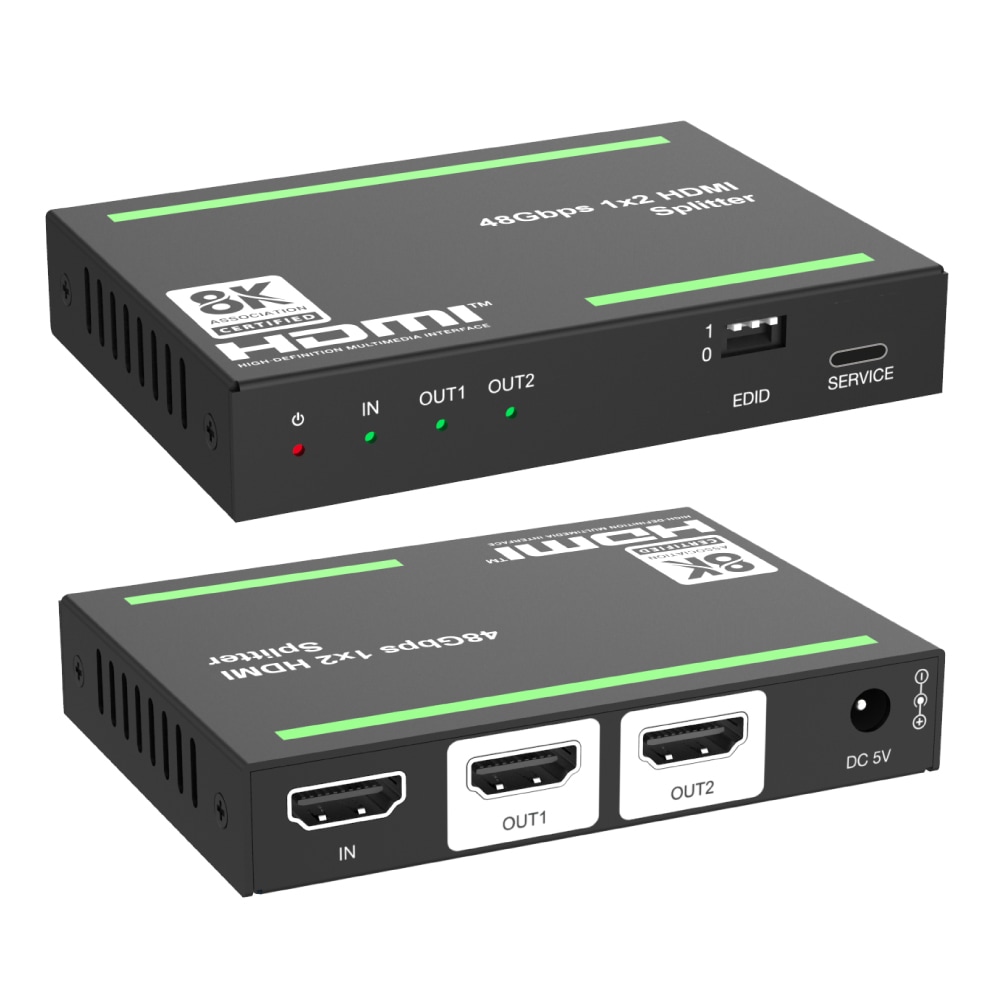

DHD-DSP12-8K は、1台のHDMI機器の映像・音声信号を、2台のディスプレイへ同時出力できる
HDMI 2.1対応 48Gbps 1入力2出力 HDMI分配器です。

最大 8K@60Hz（4:2:0 12bit）、4K@120Hz（4:4:4 12bit） に対応し、
VRR / ALLM / QMS / QFT / SBTM などの HDMI2.1 機能にも対応。
PS5 や Xbox Series X などの最新ゲーム機、高性能PC、8K/4Kテレビ環境でも活用できます。

さらに、接続先の表示機器に応じて 8K→4K / 8K・4K→1080p の自動ダウンスケーリング、 HDR→SDR 自動変換 に対応。
異なる性能のテレビ・モニターを混在させる環境でも、柔軟に映像分配を行えます。

特 長

使 用 シ ー ン

■ 8Kテレビ / 4Kテレビへの同時出力
1台のHDMIソース機器から、最大2台のテレビ・モニターへ同時に映像を分配可能。
家庭用AV環境から店舗ディスプレイまで、複数画面環境を簡単に構築できます。

■ PS5 / Xbox Series X の4K120Hzゲーム環境
HDMI2.1の48Gbps帯域に対応し、4K120Hz映像を複数モニターへ同時出力。
ゲームプレイ用モニターと視聴用ディスプレイを同時に使用できます。

■ 店舗ディスプレイ / 展示会 / 会議室モニター
同じ映像コンテンツを複数のディスプレイへ同時表示。
店舗サイネージ、展示ブース、会議室プレゼン環境などにも適しています。

■ 異なる解像度のモニター混在環境
8K / 4K / 1080p モニターが混在する環境でも、
自動ダウンスケーリング機能により各ディスプレイへ最適な解像度で出力します。

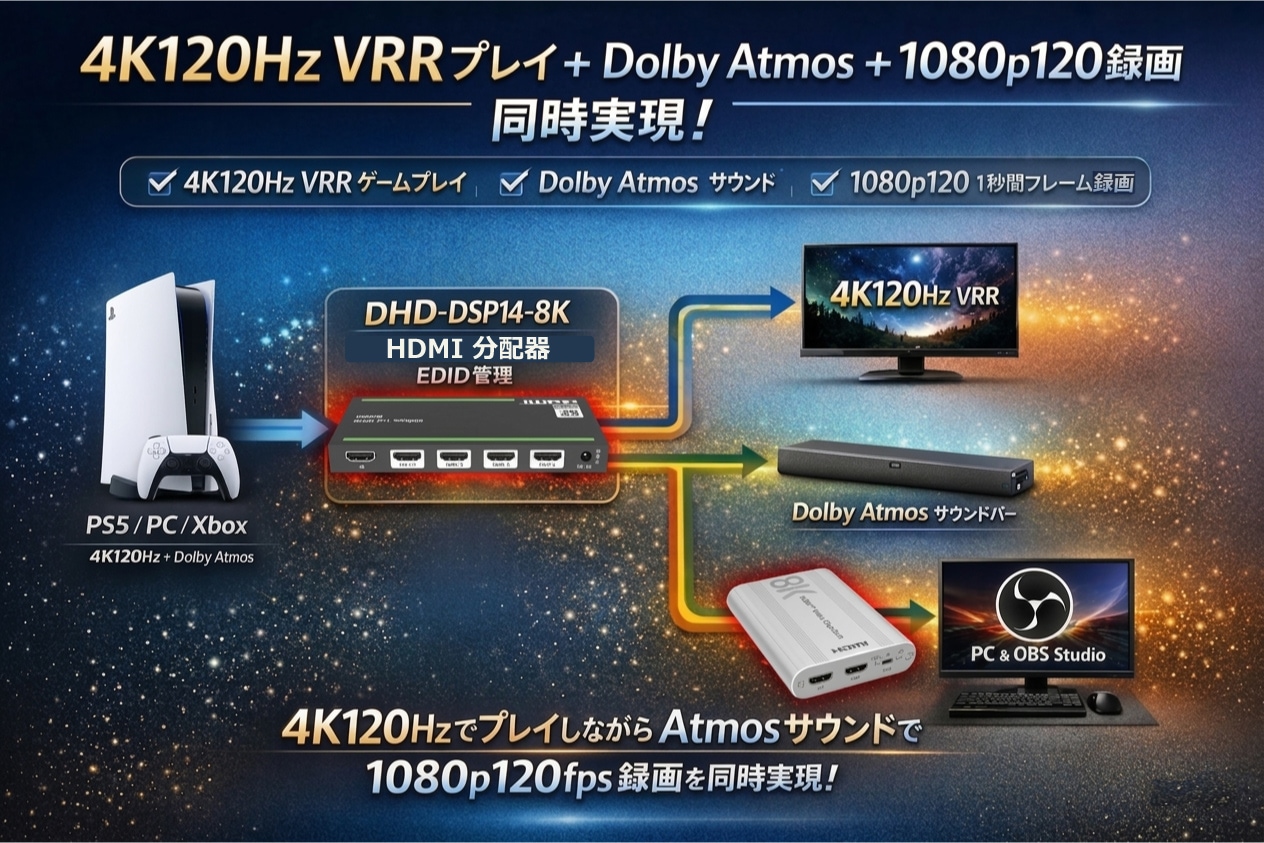

■ キャプチャ・ライブ配信環境にも最適
ゲーム機や映像機器のHDMI信号を複数系統へ同時出力できるため、
プレイ用モニターと録画・配信機器を併用した配信環境構築にも活用できます。

■ eARC非対応モニター環境でもDolby Atmos再生環境を構築
HDMI入力端子を備えたサウンドバーやAVアンプと組み合わせることで、
高画質映像と高音質サラウンド環境を構築できます。

参 考 接 続 図

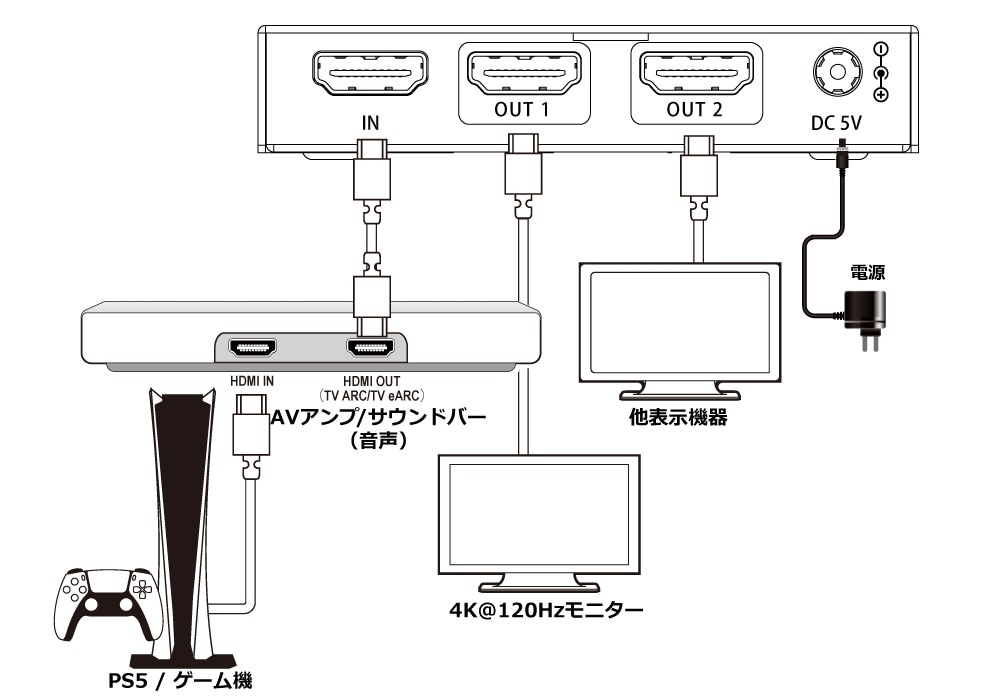

（サウンドバーを映像経路に含む構成）
【成立条件】
・サウンドバー／AVアンプが4K@120Hz／VRRの映像パススルーに対応していること
・HDMI IN入力端子を備えたeARC対応サウンドバー／AVアンプであること
・再生機器およびコンテンツがDolby Atmos（DD+）出力に対応していること
・入出力機器およびケーブルが4K@120Hz、VRRに対応していること
・EDID DIPスイッチ「011」に設定していること
・入力機器側でVRR有効／音声出力設定が適切であること
※4K120Hz / VRR有効時は高帯域信号のため自動ダウンスケール機能は動作せず、
　 出力2の表示機器では映像が不安定または黒画面になる場合があります。

---

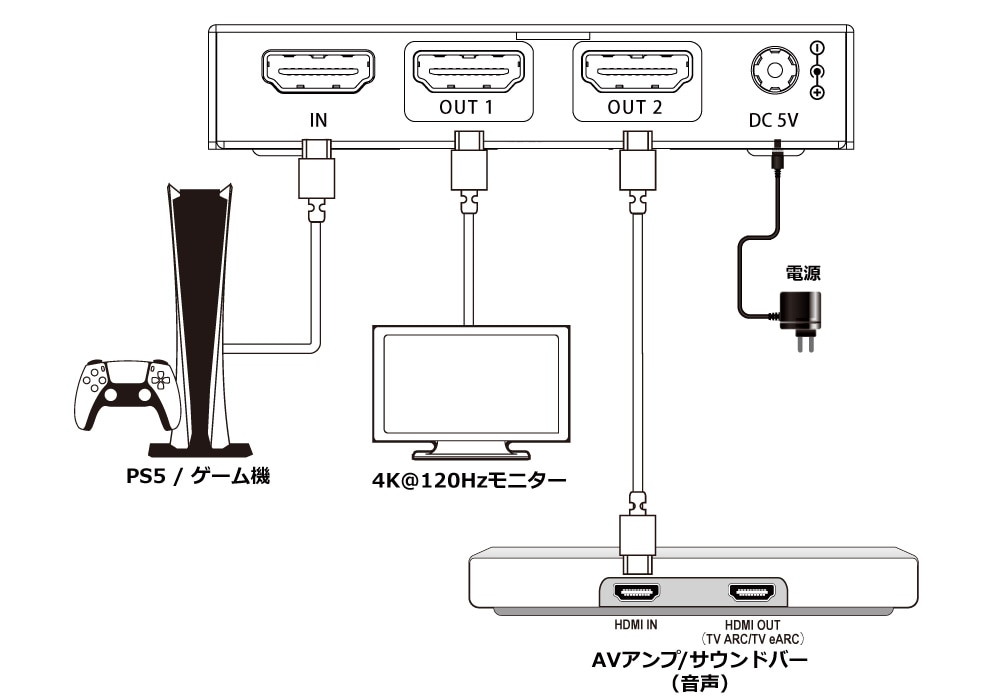

（分配器 出力2へサウンドバーを直接接続する構成）
【成立条件】
・分配器 出力1：4K@120Hz／VRR対応モニターへ接続
・分配器 出力2：HDMI IN入力端子を備えたサウンドバー／AVアンプへ直接接続
・再生機器およびコンテンツがDolby Atmos（DD+）出力に対応していること
・入出力機器およびゲームソフトが4K@120Hz／VRRに対応していること
・EDID DIPスイッチ「011」に設定していること
・入力機器側でVRR有効／音声出力設定が適切であること

---

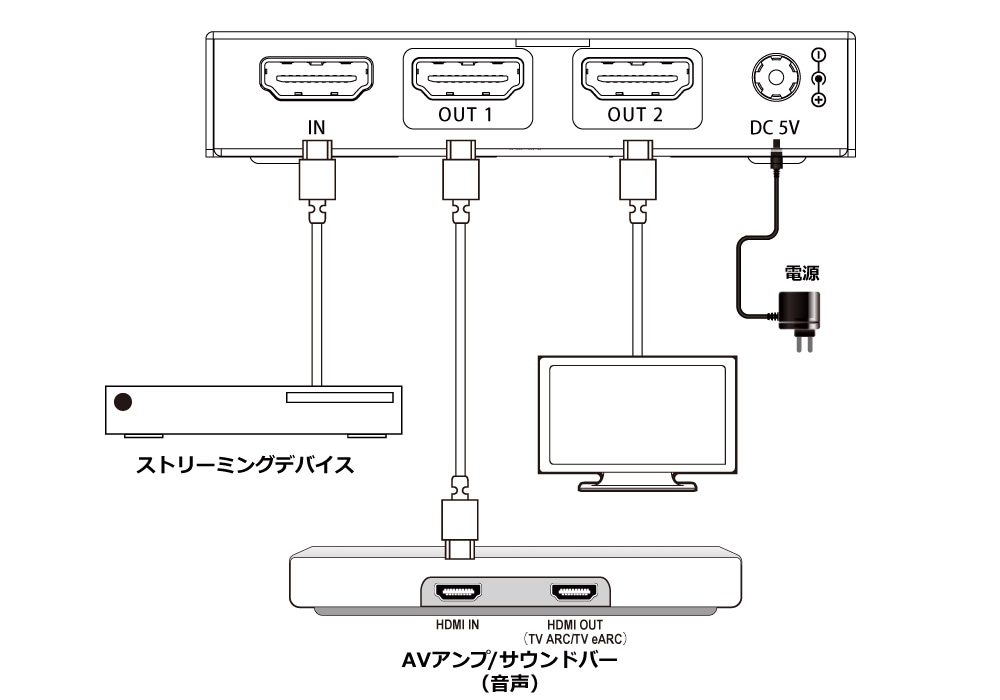

【成立条件】
・出力1：HDMI IN入力端子を備えたサウンドバー／AVアンプへ直接接続
・出力2：モニターへ接続
・EDID DIPスイッチ「111」に設定していること

---

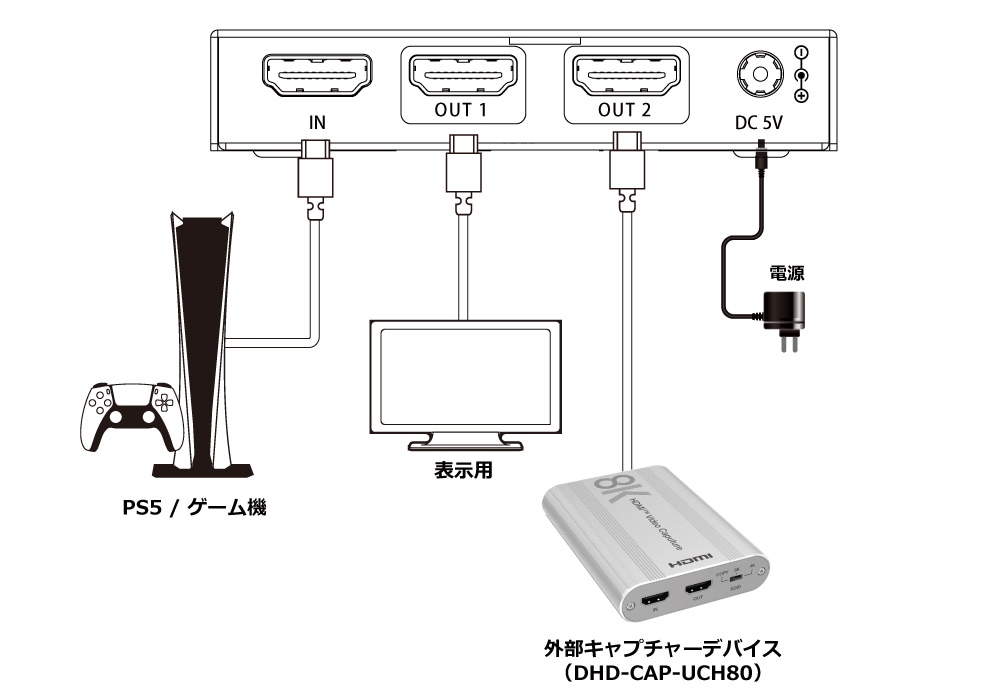

※キャプチャ用途では、音声がPCM / LPCM 2.0ch に制限される場合があります。

EDID設定とDolby Atmosの関係

■ EDIDとは
EDIDとは、テレビ・モニター・AV機器などが
「どの解像度・音声形式に対応しているか」を入力機器へ伝える情報です。
入力機器（PS5 / Fire TV / PCなど）は、このEDID情報をもとに出力する映像・音声形式を決定します。

■ EDID（能力情報）の流れ

※EDIDは「入力機器がどの映像・音声形式を出力するか」を決める情報です。

■ 実際の信号の流れ（映像・音声の分配）

※入力機器が出した映像・音声信号は、分配器から各出力へ同時に送られます。

■ EDID DIP設定による動作の違い
【EDID DIP スイッチ「111」（EDID COPY）】
モニターのEDIDをそのまま入力機器へ伝えます。
モニターがAtmosに対応していない場合、Atmos音声は出力されない場合があります。

【EDID DIP スイッチ「011」（8K VRR Dolby Atmos DD+構成向け）】
VRRおよびDolby Atmos（DD+）を含むEDID条件を入力機器へ伝えます。
入力機器はVRR映像およびDolby Atmos音声を出力します。

■ eARC非対応モニターでもDolby Atmosが成立する理由

Dolby Atmos音声はテレビを経由せず、
HDMI分配器から直接サウンドバーへ送られるため、
モニターがeARC非対応でもDolby Atmos音声が再生できる場合があります。

■ ポイント
※EDIDは接続機器の能力情報を伝える仕組みですが、HDMI機器の動作はEDIDだけで決まるものではありません。
接続機器・ケーブル品質・設定・信号形式などの組み合わせにより、動作は接続機器および環境に依存します。

製 品 仕 様

DHD-DSP12-8K
製品名	HDMI2.1 分配器 1入力2出力 48Gbps
HDMI規格	HDMI 2.1
HDCP規格	HDCP 2.3 / HDCP2.2 / HDCP 1.4
最大帯域幅	48Gbps（FRL）/ 18Gbps（TMDS）
対応解像度	最大 8K@60Hz（4:2:0 / 12bit） 4K@120Hz（4:4:4 / 12bit）
ゲーミング機能	VRR / FVA / ALLM
HDR対応	HDR / HDR10 / HDR10+ / Dolby Vision / HLG パススルー
色空間	RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0
色深度	8bit / 10bit / 12bit
HDMI音声フォーマット	LPCM 7.1ch / Dolby Digital / Dolby Digital Plus / Dolby TrueHD / Dolby Atmos DTS / DTS-EX / DTS 96/24 / DTS-HD Master Audio / DSD
EDID DIPスイッチ	111: OUT1 の EDID をコピー（デフォルト） 110: 4K60(4:4:4), 2.0ch 101: FRL12G_8K_HDR, 2.0ch 100: FRL12G_8K_HDR, 5.1ch 011: FRL12G_8K_HDR, 7.1ch VRR 010: FRL10G_8K_HDR, 2.0ch 001: FRL10G_8K_HDR, 5.1ch 000: FRL10G_8K_HDR, 7.1ch
ESD保護	IEC 61000-4-2: ±8kV（エアギャップ放電）±4kV（接触放電）
入力端子	HDMI IN ×1（Type-A / 19ピン）
出力端子	HDMI OUT ×2（Type-A / 19ピン）
制御端子	USB Type-C ×1 （アップデート用）
筐体	スチール製
カラー	ブラック
サイズ	95 × 68 × 18 mm
重量	177g
電源	入力：AC100 - 240V 50/60Hz 出力：DC 5V / 2A（PSE電源アダプター）
最大消費電力	4.3W
動作温度	0～40℃
保管温度	−20～60℃
湿度	20～90％RH（結露なきこと）

推奨HDMIケーブル長（目安）

映像解像度	HDMI入力	HDMI出力
4K@60Hz	～3m	～3m
4K@24Hz	～5m	～5m
1080p	～8m	～8m
8K@60Hz / 4K@120Hz	～2m	～2m
※8K@60Hz / 4K@120Hzは「Ultra High Speed HDMI（HDMI 2.1）」ケーブル必須です。 ※上記は目安です。配線環境・機器の相性により安定距離は変動します。 ※長距離配線は、HDMI AOC ケーブルまたは HDMI 延長器の併用をご検討ください。

付属品

・DHD-DSP12-8K 本体 × 1
・PSE電源アダプター × 1
・日本語取扱説明書 × 1

保証条件

・直営店ご購入の場合：ご購入日より「1年間」の自然故障保証が付属します。
・保証を受ける際は、購入履歴またはご注文番号（納品書）のご提示が必要です。
■ 保証対象外について
・落下、水没、改造、分解、誤使用による故障は保証対象外となります。
■ 互換性について
・本製品はすべてのHDMI機器との完全な互換性を保証するものではありません。
・接続機器の仕様（EDID）、設定、組み合わせにより動作結果が異なる場合があります。
■ 返品・交換について
・互換性（相性）を理由とした返品の返送料は、お客様ご負担（元払い）となります。

ご使用前に必ずご確認ください（動作条件・制限事項）

■ 動作および互換性について
HDMI機器は接続機器・ケーブル品質・EDID条件により挙動が異なる場合があります。
すべての機器・接続構成・環境での完全な動作互換を保証するものではありません。

■ 著作権保護（HDCP）について
本製品は、接続環境や機器設定により、HDCPの影響を受けない状態で動作する場合があります。
挙動としては、PS5のHDCP無効設定時に近い結果となる場合があります。
すべての機器・コンテンツ・アプリでの動作を保証するものではありません。
HDCP（著作権保護信号）の解除を目的とした保証・サポートは行っておりません。

■ 4K120Hz / VRR / Dolby Atmos（DD+）について
4K@120Hz / VRR / ALLM / Dolby Digital Plus（DD+） / Dolby Atmos の同時利用可否は、
接続機器・EDID条件・ケーブル品質などの環境により異なります。
すべての組み合わせでの同時動作を保証するものではありません。

■ eARC非対応モニター環境で DD+（Dolby Digital Plus）を再生する条件
入力機器（Fire TV / PS5 / PC 等）が DD+ 対応コンテンツおよび設定であること。
HDMI入力端子を備えた eARC対応サウンドバーまたは AVアンプが必要です。
HDMI入力端子を持たないサウンドバーでは音声再生はできません。

■ 推奨設定（機器により名称が異なります）
・入力機器の音声出力：ビットストリーム / Dolby（自動）など
・認識が不安定な場合：CEC（HDMIリンク）設定の見直し
・サウンドバー / AVアンプ側：HDMI入力を選択

■ 解像度・リフレッシュレート設定について
高帯域信号（例：4K@120Hz RGB 4:4:4）では、接続環境により映像が不安定になる場合があります。
安定動作を重視する場合は 4K@60Hz または YCbCr 4:2:2 出力 を推奨します。
複数機器を接続する場合は、映像または音声を優先したい機器を 出力1 に接続し、
EDID DIP スイッチ設定を調整してください。

■ HDMIケーブルおよび配線距離について
4K@120Hz / 8K@60Hz では HDMI 2.1認証「Ultra High Speed HDMI ケーブル」必須です。
配線距離・接続機器・信号環境により安定距離は変動します。
長距離配線では HDMI AOCケーブル または HDMI延長器の併用をご検討ください。

■ キャプチャ用途について（音声制限）
キャプチャ機器およびソフトウェアの仕様により、
音声が PCM / LPCM 2.0ch に制限される場合があります。
必要に応じて入力機器およびソフト側の音声設定を PCM / 48kHz に設定してください。

■ RGB / VRR / Dolby Visionについて
4K@120Hz RGB 4:4:4 / 12bit VRR や Dolby Vision（12bit）は非常に高帯域となるため、
分配器を介した構成では安定成立が困難となる場合があります。
高リフレッシュレート環境では帯域を抑えた色形式での運用を推奨します。
【参考設定例】
VRR使用時：4K@120Hz / YCbCr 4:2:0 / 12bit
Dolby Vision使用時：YCbCr 4:2:0 / 12bit

■ PS5使用時の補足
映像が途切れる場合は、PS5 の映像出力設定
［映像転送速度］を「-1」または「-2」に設定すると改善する場合があります。
映像が不安定な場合は HDR を OFF にして動作確認してください。
DualSense コントローラーの 3.5mm 端子にイヤホンを接続すると、
HDMI側の PCM 音声が出力されない場合があります。

■ 自動ダウンスケール機能について
本製品は接続されたディスプレイ機器のEDID情報を参照し、 表示可能な解像度へ自動調整を行う設計です。
ただし接続機器・信号形式・EDID条件により、自動調整が正常に動作しない場合があります。
・入力信号が 8K DSC（圧縮形式）の場合
・本製品が対応していない解像度信号が入力された場合
・4K120Hz + VRR など高帯域信号の場合
・表示機器が DVI互換モードで認識された場合（音声は出力されません）
※これは製品の故障ではなく HDMI 信号仕様および機器性能による制限です。

マニュアル

📄 DHD-DSP12-8K-日本語公式マニュアル.pdf

よくある症状 / 原因 / 対処

症状	主な原因 / 対処
映像が表示されない ブラックアウトする	【原因】 HDMIケーブル帯域不足 / EDID交渉 / 接続順序 【対処】 Ultra High Speed HDMIケーブル必須 機器の電源を入れ直す EDID設定変更 HDMI ケーブルの抜き差し
4K120Hz / VRRが 有効にならない	【原因】 モニター / TV / ケーブル帯域不足 接続機器の設定 【対処】 機器が HDMI2.1 / VRR対応か確認 Ultra High Speed 短尺HDMIケーブル使用 VRR / HDR をOFFにして確認
VRR使用時に 出力2以降の映像が不安定で黒画面	【原因】 高帯域信号制限による、本機器の仕様上、VRR有効時はダウンスケール機能が動作しません。 【対処】 VRRをOFFにして確認 HDRをOFFにする EDID設定変更 出力1のみを使用、出力2以降は未接続にする
Dolby Atmos / DD+ 音声が出ない	【原因】 HDMI入力を持たないサウンドバー 音声設定の不一致 音声出力先の確認 【対処】 HDMI入力付きサウンドバー / AVアンプ使用 音声設定を Bitstream / Dolby に設定
音声が出ない （映像は表示される）	【原因】 DVI互換モード / 音声設定 【対処】 HDMI対応機器を使用 入力機器の音声設定確認
複数モニター接続時 解像度が下がる	【原因】 EDID交渉により最も低い解像度に調整されます 【対処】 映像優先機器を出力1に接続 EDID設定変更 非対応解像度の場合
出力2の映像が 不安定になる	【原因】 高帯域信号時は出力1優先設計 【対処】 出力1のみ使用 VRR / HDR をOFFにする
キャプチャ時 音声が2chになる	【原因】 多くのキャプチャ機器は PCM / LPCM 2.0ch制限 【対処】 入力機器音声を PCM / 48kHz に設定
PS5使用時 映像が不安定	【対処】 PS5設定 → 映像転送速度 「-1」または「-2」に変更
