商品紹介
DHD-DSP12-8Kは、1台のHDMI機器の映像・音声信号を2系統へ同時出力できる、HDMI 2.1対応・48Gbpsの1入力2出力HDMI分配器です。
最大8K@60Hz（4:2:0／12bit）、4K@120Hz（4:4:4／12bit）に対応。VRR、ALLM、QMS、QFT、SBTMにも対応し、ゲーム機、高性能PC、8K／4Kテレビなどを組み合わせた環境で活用できます。
8Kから4K、8K／4Kから1080pへの自動ダウンスケーリングと、HDRからSDRへの自動変換に対応しています。
4K120Hzから4K60Hzへのダウンスケーリングには対応していません。
この商品を選ぶ強い理由
1台の映像を2台へ同時出力
ゲーム機、PC、レコーダーなどの映像・音声を、2台のテレビやモニターへ同時に分配できます。
HDMI 2.1・48Gbps対応
48Gbps FRLおよび18Gbps TMDSに対応し、8K@60Hz、4K@120Hzの映像を伝送できます。
ゲーム向け機能をサポート
VRR、ALLM、QMS、QFT、SBTMに対応。接続機器とケーブルも各機能に対応している必要があります。
HDR・高音質フォーマット対応
HDR10+、Dolby Vision、HLGの映像パススルー、Dolby Atmos、DTS:Xなどの音声パススルーに対応します。
異なる解像度へ自動変換
接続機器のEDIDを参照し、8Kから4K、8K／4Kから1080pへ自動ダウンスケーリングします。
8種類のEDID設定
DIPスイッチで映像帯域と音声チャンネル条件を選択でき、接続構成に合わせて調整できます。
使用シーン
家庭の2画面環境
レコーダーやストリーミング機器の同じ映像を、2台のテレビ・モニターへ同時表示できます。
4K120Hzゲーム環境
対応ゲーム機またはPCから、4K120Hz対応モニター2台への同時出力に利用できます。
店舗・展示会・会議室
同一コンテンツを2画面へ表示し、案内表示、展示、プレゼンテーションに活用できます。
ゲームプレイとキャプチャ
一方をプレイ用モニター、もう一方をキャプチャーデバイスへ接続する構成に利用できます。
サウンドバー・AVアンプ
HDMI入力端子を備えたサウンドバーやAVアンプへ分配器から直接音声を送る構成を作れます。
接続できる機器の例
入力機器
PS5、Xbox Series X、PC、レコーダー、メディアプレーヤーなど
表示機器
HDMI入力を備えたテレビ、モニター、プロジェクターなど
音響機器
HDMI入力を備えたサウンドバー、AVアンプなど
録画・配信機器
HDMI入力を備えたキャプチャーデバイスなど
※上記は接続機器の例です。各解像度、リフレッシュレート、HDR、VRR、音声形式の利用には、入力機器・出力機器・ケーブルが同じ条件に対応している必要があります。
接続構成・接続図

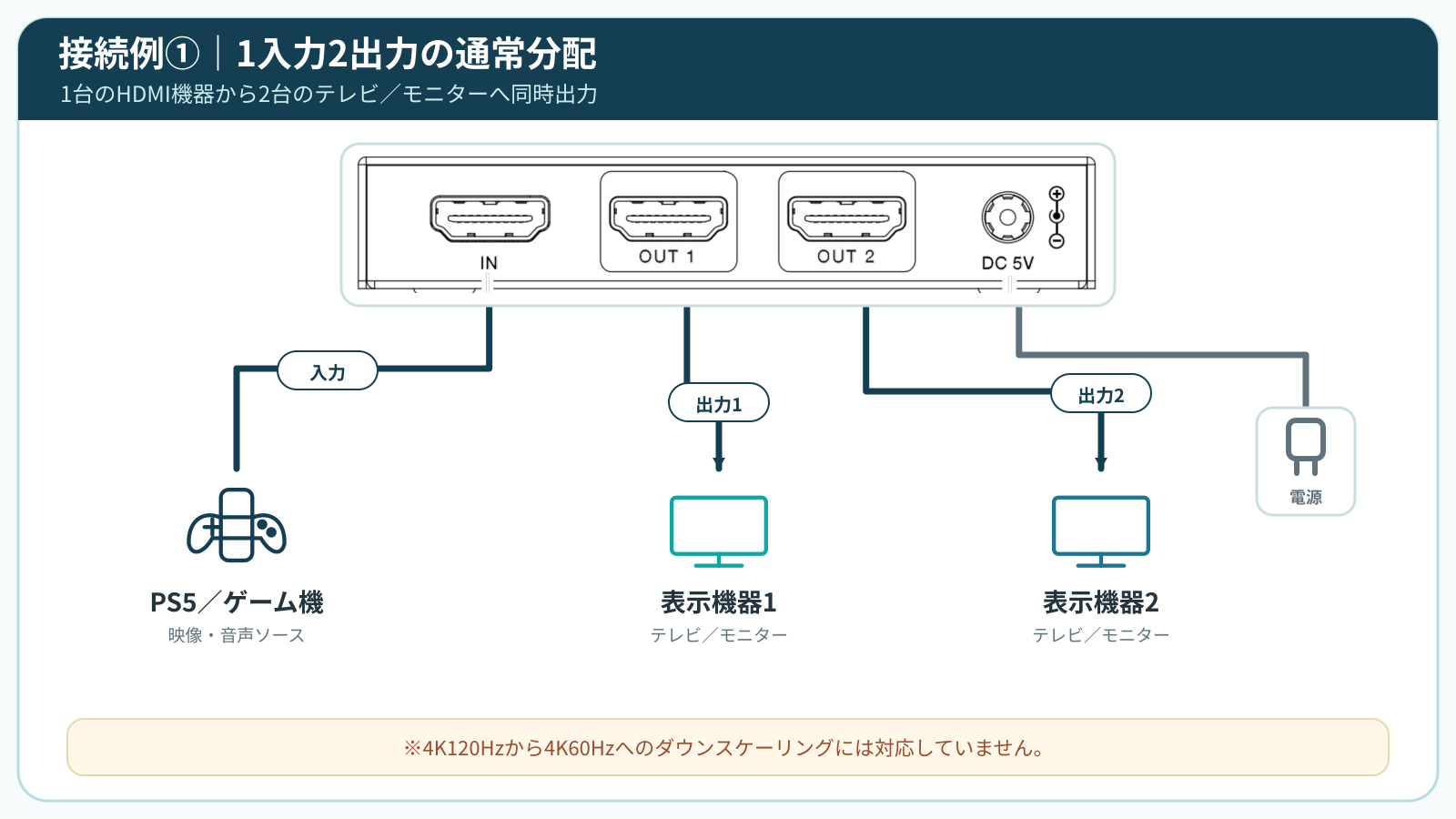

接続例1：1入力2出力の基本構成
1台の入力機器から、2台のテレビ・モニターへ同じ映像・音声を同時出力します。

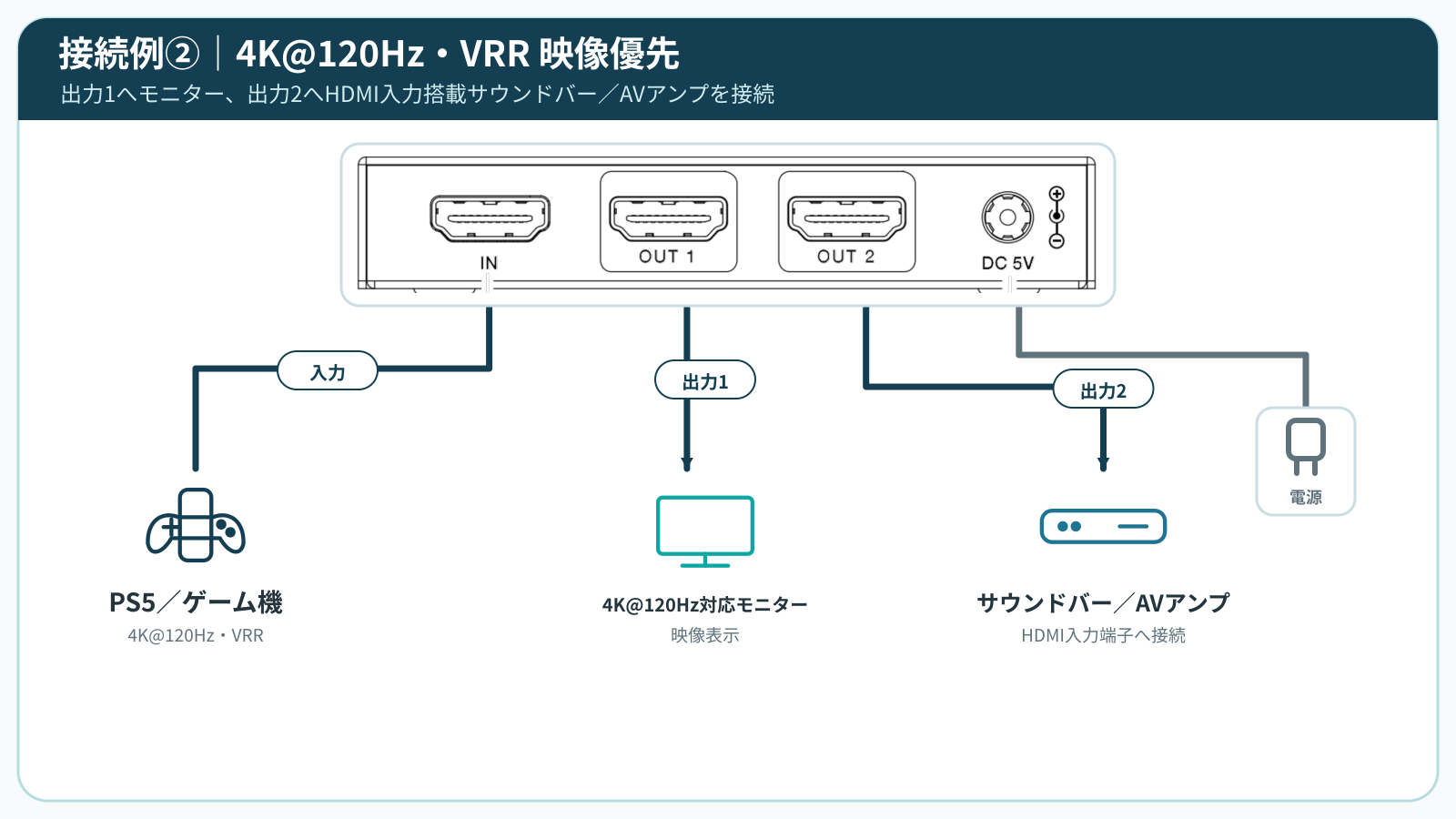

接続例2：4K120Hz映像優先＋サウンドバー／AVアンプ
出力1を4K120Hz対応モニター、出力2をHDMI入力端子付きサウンドバー／AVアンプへ接続する構成です。
HDMI入力端子のないARC／eARC端子のみのサウンドバーでは、この構成は使用できません。

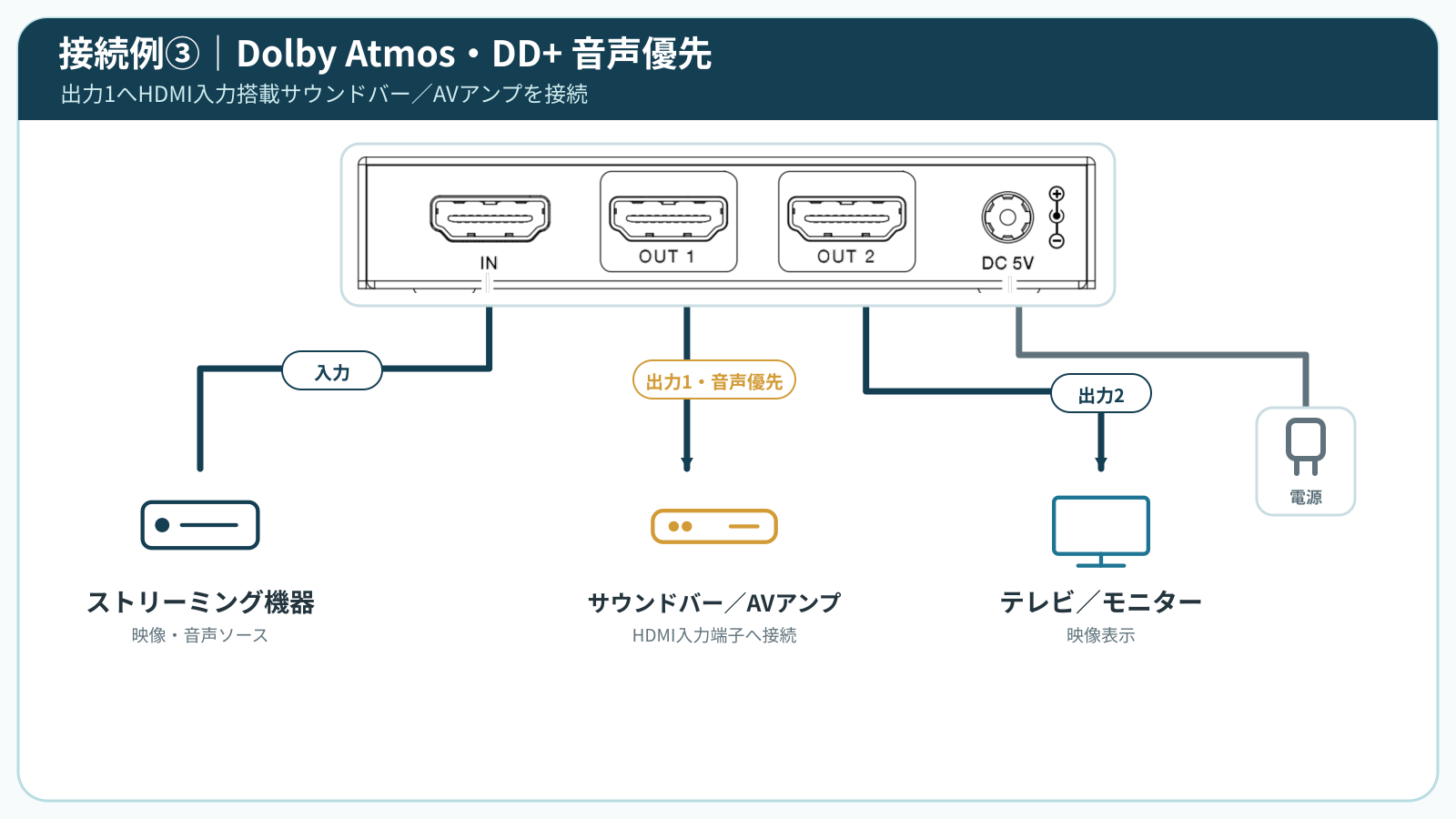

接続例3：Dolby Atmos（DD+）音声優先構成
出力1をHDMI入力端子付きサウンドバー／AVアンプ、出力2をテレビ・モニターへ接続する構成です。
HDMI入力端子のないARC／eARC端子のみのサウンドバーでは、この構成は使用できません。

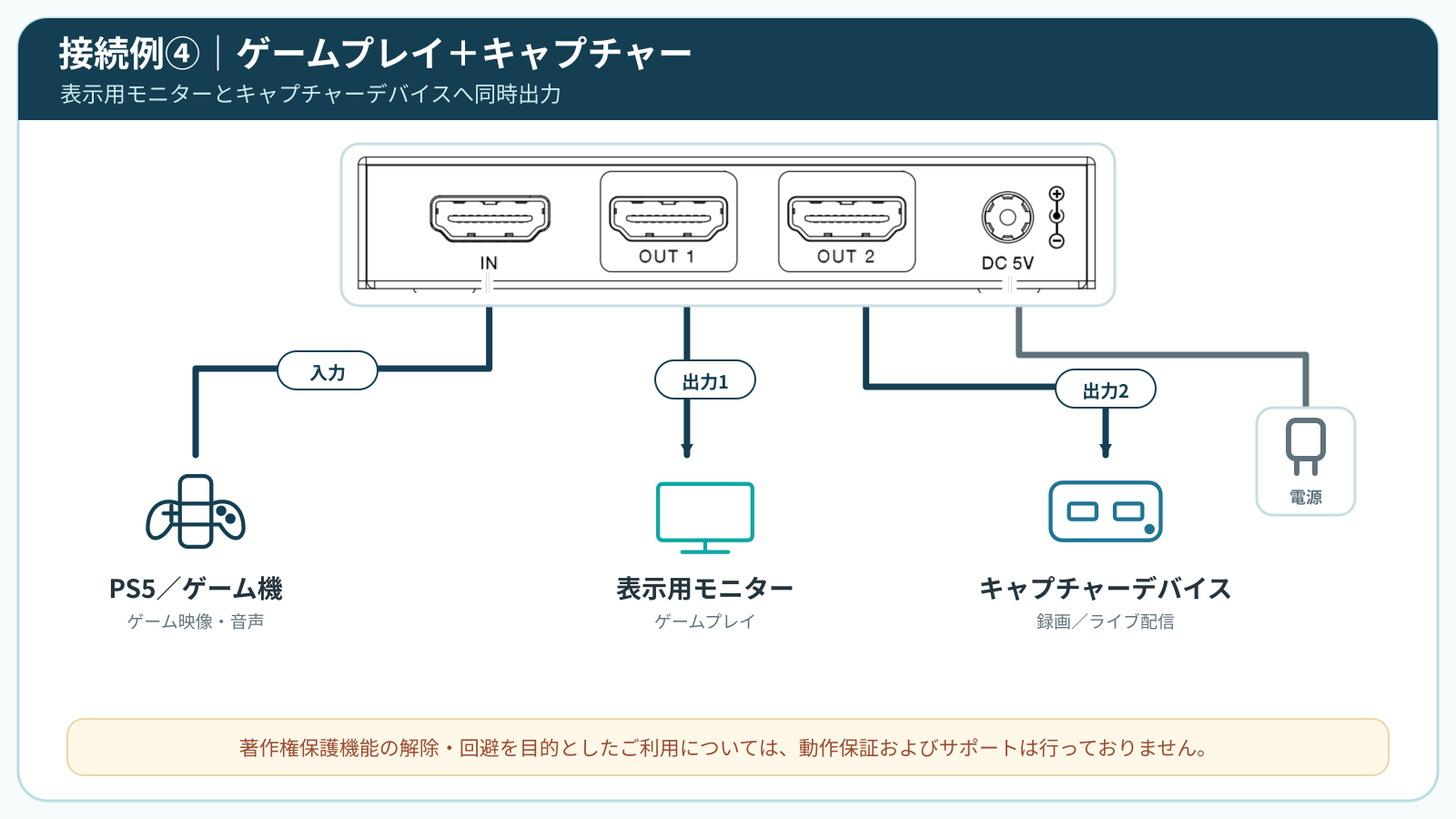

接続例4：ゲームプレイ＋キャプチャーデバイス
出力1をプレイ用モニター、出力2をキャプチャーデバイスへ接続します。キャプチャー機器やソフトウェアの仕様により、音声がPCM／LPCM 2.0chに制限される場合があります。
接続上の重要ポイント
- 本製品は同一のHDMI入力信号を2系統へ分配します。2台へ別々の映像を出力する機器ではありません。
- 4K120Hzで2台へ同時出力する場合は、2台とも4K120Hz対応機器をご使用ください。
- 4K120Hz対応機器と4K60Hz対応機器を同時接続する場合は、入力機器を4K60Hzに設定してください。
- サウンドバー／AVアンプへ直接接続する場合は、HDMI入力端子を備えた機器が必要です。
- 接続機器の仕様、EDID設定、ケーブル品質、信号形式により動作結果が異なる場合があります。

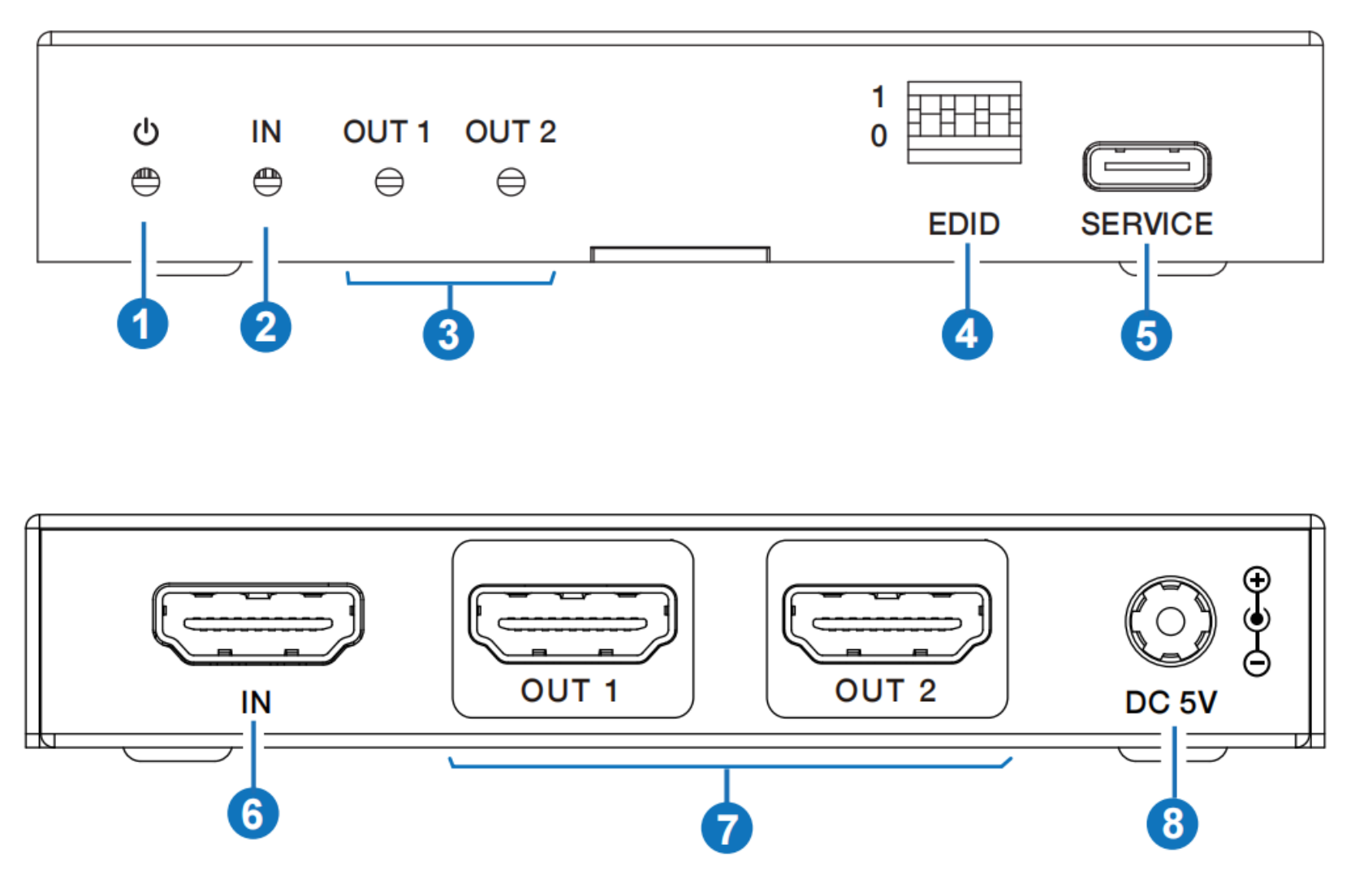

前面・背面ポート／操作部
本体の電源が入ると赤色に点灯します。
HDMI入力端子に有効な信号が入力されると緑色に点灯します。
各HDMI出力端子から信号が出力されると対応するLEDが緑色に点灯します。
映像・音声のEDID条件を設定します。
ファームウェア更新用USB Type-C端子です。通常のUSB機器接続や給電には使用しません。
HDMI入力×1。ゲーム機、PC、レコーダーなどのHDMI出力へ接続します。
HDMI出力×2。表示機器やHDMI入力付き音響機器などへ接続します。
付属のDC 5V／2A電源アダプターを接続します。
EDID設定
EDIDは、接続機器が対応する解像度や音声形式などの能力情報を入力機器へ伝える仕組みです。前面のDIPスイッチで、使用する映像帯域と音声チャンネル条件を選択できます。
| DIP設定 | 映像EDID | 音声EDID |
|---|---|---|
| 111 | 出力1接続機器のEDIDをコピー（初期設定） | 出力1接続機器のEDIDをコピー |
| 110 | 4K60（4:4:4） | 2.0ch |
| 101 | FRL12G／8K HDR | 2.0ch |
| 100 | FRL12G／8K HDR | 5.1ch |
| 011 | FRL12G／8K HDR／4K120Hz VRR | 7.1ch／DD+／Dolby Atmos |
| 010 | FRL10G／8K HDR | 2.0ch |
| 001 | FRL10G／8K HDR | 5.1ch |
| 000 | FRL10G／8K HDR | 7.1ch |
EDIDは、入力機器の映像・音声出力条件を決めるための情報です。実際の動作には、
接続機器、コンテンツ、入力機器側の設定、HDMIケーブルの品質なども影響します。
ファームウェアの更新により、各EDID設定の動作内容が変更される場合があります。
映像・音声の症状が改善しない場合は、EDID設定を1つずつ切り替え、
各設定変更後に入力機器・本製品・出力機器の電源を入れ直して、8通りすべての動作をご確認ください。

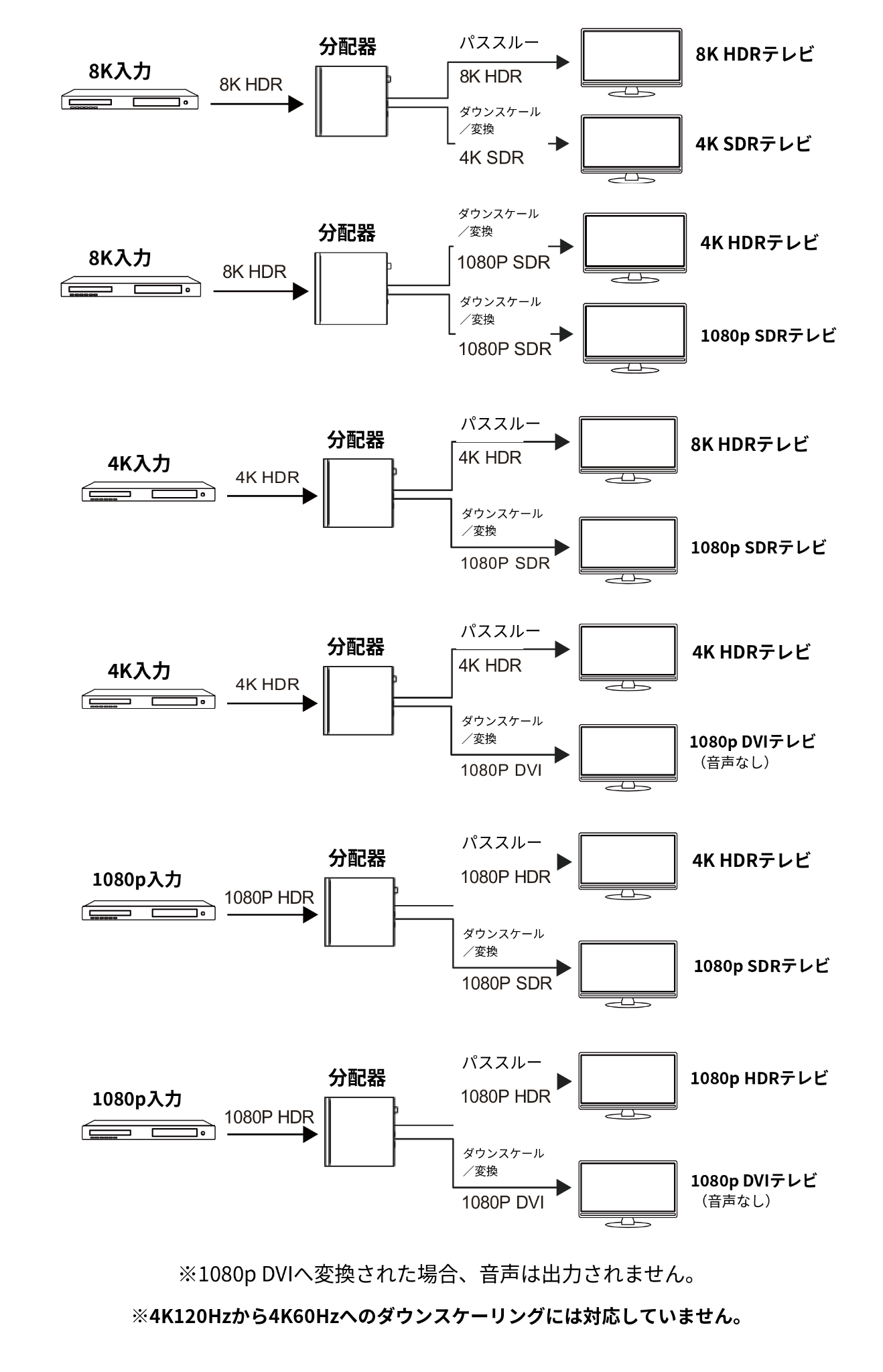

自動ダウンスケーリング／HDRからSDRへの自動変換
接続された表示機器のEDIDを参照し、8Kから4K、8K／4Kから1080pへの自動ダウンスケーリングに対応します。
HDR信号をSDRへ自動変換する構成にも対応します。
4K120Hzから4K60Hzへのダウンスケーリングには対応していません。
2台とも4K120Hz対応の場合は、4K120Hzで同時出力できます。片方が4K60Hz対応の場合は、入力機器を4K60Hzに設定するか、4K120Hz対応機器のみをご使用ください。
※1080p DVIとして変換・認識された場合、音声は出力されません。
製品仕様
| 型番 | DHD-DSP12-8K |
|---|---|
| 製品種別 | HDMI 2.1対応 1入力2出力 HDMI分配器 |
| HDMI規格 | HDMI 2.1 |
| HDCP規格 | HDCP 2.3 |
| 映像帯域 | 48Gbps FRL／18Gbps TMDS |
| 最大対応解像度 | 8K@60Hz（4:2:0／12bit）、4K@120Hz（4:4:4／12bit） |
| HDMI 2.1機能 | VRR、ALLM、QMS、QFT、SBTM |
| 色深度 | 8bit、10bit、12bit |
| 色空間 | RGB、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 |
| HDR | HDR、HDR10、HDR10+、Dolby Vision、HLG パススルー |
| 音声形式 | LPCM、Dolby Digital／Plus／EX、Dolby TrueHD、Dolby Atmos、DTS、DTS-EX、DTS 96/24、DTS High Resolution、DTS-HD Master Audio、DTS:X、DSD |
| 入力端子 | HDMI入力×1（Type-A／19ピン） |
| 出力端子 | HDMI出力×2（Type-A／19ピン） |
| 制御端子 | SERVICE USB Type-C×1（ファームウェア更新用） |
| 筐体／色 | 金属筐体／ブラック |
| 外形寸法 | 約95×68×18mm（幅×奥行×高さ） |
| 重量 | 約177g |
| 電源 | DC 5V／2A（付属電源アダプター：AC 100～240V、50／60Hz） |
| 最大消費電力 | 4.3W |
| 動作温度 | 0～40℃ |
| 保管温度 | －20～60℃ |
| 相対湿度 | 20～90％RH（結露なきこと） |
HDMIケーブル長の目安
| 映像解像度 | HDMI入力 | HDMI出力 |
|---|---|---|
| 8K@60Hz／4K@120Hz | 3m | 3m |
| 4K@60Hz | 8m | 8m |
| 4K@24Hz | 12m | 12m |
| 1080p | 15m | 15m |
※8K@60Hz／4K@120Hzでは、認証済みUltra High Speed HDMIケーブルをご使用ください。
※上記は目安です。接続機器、ケーブル品質、信号形式、配線環境により安定距離は変動します。
Q&A
Q. 2台へ別々の映像を出力できますか？
できません。本製品は1台の入力機器から受けた同じ映像・音声信号を2系統へ分配します。
Q. 4K120Hz対応モニターと4K60Hz対応モニターを同時に使えますか？
4K120Hzから4K60Hzへのダウンスケーリングには対応していないため、2台へ同時出力する場合は入力機器を4K60Hzに設定してください。2台とも4K120Hz対応の場合は、4K120Hzで同時出力できます。
Q. eARC非対応モニターでもDolby Atmosを再生できますか？
入力機器が対応音声を出力し、HDMI入力端子を備えた対応サウンドバー／AVアンプを分配器へ直接接続する構成では再生できる場合があります。
サウンドバー／AVアンプ側のHDMI入力を選択してください。
Q. 接続例2・3でDolby Atmos（DD+）と4K120Hz／VRRを使う場合のEDIDは？
EDID「011」が設定例です。接続機器、コンテンツ、入力機器側の映像・音声設定、ケーブルも各機能に対応している必要があります。
Q. 8Kや4Kの映像を1080p表示機器へ出力できますか？
8Kから4K、8K／4Kから1080pへの自動ダウンスケーリングに対応します。ただし、4K120Hzから4K60Hzへの変換には対応していません。
よくある症状・確認手順
映像が表示されない／途切れる
- 本製品の電源LED、入力LED、使用中の出力LEDが点灯しているか確認します。
- HDMIケーブルを抜き差しし、入力・出力の接続先が正しいか確認します。
- 8K@60Hz／4K@120Hzでは、短尺の認証済みUltra High Speed HDMIケーブルへ交換します。
- 入力機器、本製品、出力機器の順に電源を入れ直します。
- 入力機器の解像度・HDR・VRRを一段階下げて動作を確認します。
- EDID設定を接続構成に合わせて変更し、全機器を再起動します。
4K120Hz対応機器と4K60Hz対応機器の混在時に片方が映らない
- 入力機器の出力を4K60Hzに設定します。
- 4K120Hzで使用する場合は4K60Hz対応機器を同時使用せず、4K120Hz対応機器のみを接続します。
4K120Hz／VRRを選択できない
- 入力機器、表示機器、ゲーム・アプリが4K120Hz／VRRに対応しているか確認します。
- 表示機器側のHDMI拡張モード、ゲームモード、VRRなどを有効にします。
- 認証済みUltra High Speed HDMIケーブルを使用します。
- 接続例2・3の構成ではEDID「011」を試し、全機器を再起動します。
Dolby Atmos／Dolby Digital Plusの音声が出ない
- サウンドバー／AVアンプにHDMI入力端子があるか確認します。
- サウンドバー／AVアンプ側で接続したHDMI入力を選択します。
- 入力機器の音声出力をビットストリーム、Dolby、自動などに設定します。
- 再生機器とコンテンツが対象音声形式に対応しているか確認します。
- EDID「011」を試し、全機器を再起動します。
キャプチャー時に音声が2chになる
- キャプチャー機器とソフトウェアの対応音声形式を確認します。
- 必要に応じて入力機器の音声をPCM／LPCM 2.0ch、48kHzに設定します。
PS5接続時に映像が不安定
- PS5の［映像転送速度］を「-1」または「-2」に変更して確認します。
- 改善しない場合はVRRまたはHDRを一時的にオフにして切り分けます。
- DualSenseコントローラーの3.5mm端子へイヤホンを接続している場合は外し、HDMI音声を確認します。
付属品
- DHD-DSP12-8K 本体×1
- DC 5V／2A PSE電源アダプター×1
- 日本語取扱説明書×1
ご使用上の注意事項
- 本製品はすべてのHDMI機器、ケーブル、コンテンツ、接続構成での動作を保証するものではありません。
- 4K120Hzから4K60Hzへのダウンスケーリングには対応していません。
- 4K120Hz、8K60Hz、VRR、HDR、Dolby Vision、高ビットレート音声の利用可否は、接続機器・コンテンツ・設定・ケーブルの対応状況により異なります。
- SERVICE端子はファームウェア更新用です。通常のUSB機器接続や給電には使用しないでください。
- キャプチャー用途では、キャプチャー機器やソフトウェアの仕様により音声がPCM／LPCM 2.0chに制限される場合があります。
- 著作権保護機能の解除・回避を目的としたご利用については、動作保証およびサポートは行っておりません。
保証条件
- DAIAD公式ストアでご購入の場合、ご購入日より1年間の自然故障保証が付属します。
- 保証を受ける際は、購入履歴またはご注文番号・納品書など、ご購入を確認できる情報が必要です。
- 落下、水没、改造、分解、誤使用による故障は保証対象外です。
- 接続機器との互換性・相性を理由とした返品・交換条件は、ご購入店舗の案内をご確認ください。
マニュアル
別ウィンドウで開きます。
お問い合わせ
お問い合わせ時は、以下の情報をご用意ください。
- 入力機器のメーカー名・型番
- 表示機器（テレビ／モニター／プロジェクター）のメーカー名・型番
- 音響機器（サウンドバー／AVアンプ等）のメーカー名・型番
- キャプチャー機器のメーカー名・型番（使用時）
- 現在の接続構成
- 使用しているHDMIケーブルの種類・長さ
- 現在のEDID DIP設定
- 実現したい映像・音声環境
- 現在発生している症状
- 接続構成図や表示されている映像出力情報（可能な場合）
