DAIAD HDMIマルチビューワー 4入力1出力 4K60Hz 最大4画面 8表示モード シームレス切替 音声分離 EDID RS-232C DHD-MV41PR-4K
49,800
円（税込）
在庫あり／あと 20個
DAIAD直販｜HDMI機器専門店
販売実績14年以上
販売実績14年以上
HDMI分配器・マトリックス・延長器・eARC関連機器など、
映像・音声機器を中心に幅広く取り扱っております。
4K120Hz・VRR・HDR・Dolby Atmos・eARC・HDCPなど、
接続環境に合わせた専門的なご相談にも対応可能です。
多くの法人様・企業様への導入実績があり、
大量導入・業務用途・システム組込用途のご相談にも対応しております。
OEM・ODM（設計・仕様カスタマイズ）についてもご相談可能です。
映像・音声機器を中心に幅広く取り扱っております。
4K120Hz・VRR・HDR・Dolby Atmos・eARC・HDCPなど、
接続環境に合わせた専門的なご相談にも対応可能です。
多くの法人様・企業様への導入実績があり、
大量導入・業務用途・システム組込用途のご相談にも対応しております。
OEM・ODM（設計・仕様カスタマイズ）についてもご相談可能です。
直販ならでは安心の延長保証・電話サポート付き♪
■【DAIAD直営サポート窓口】
TEL：048-795-1598
IP電話：050-1009-6199
受付時間：平日13:00～17:30
※「映像と音声の両立」・「映らない」「音が出ない」「120Hzが出ない」など、
HDMI機器専門店として用途・症状別にご案内いたします。
TEL：048-795-1598
IP電話：050-1009-6199
受付時間：平日13:00～17:30
※「映像と音声の両立」・「映らない」「音が出ない」「120Hzが出ない」など、
HDMI機器専門店として用途・症状別にご案内いたします。

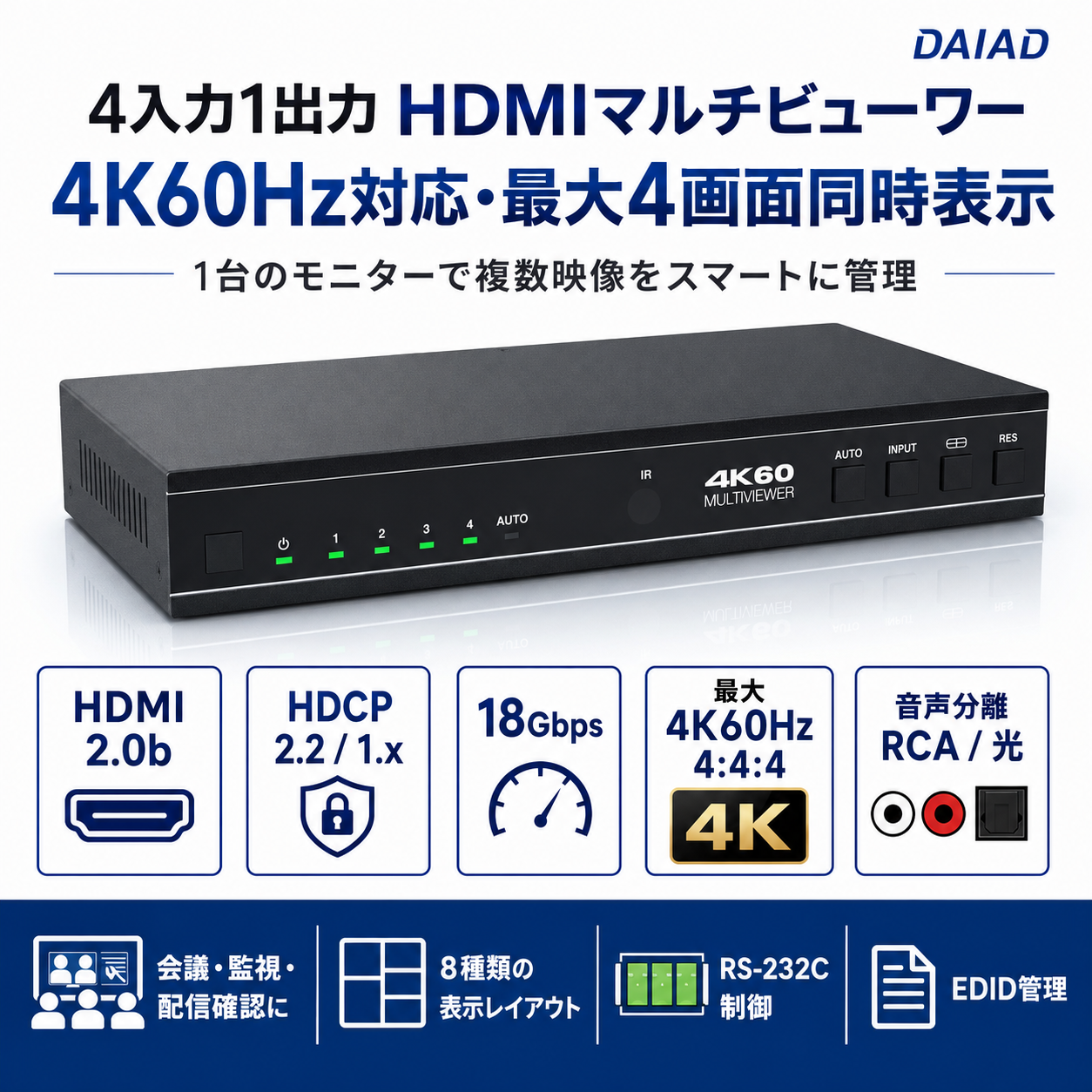

4台のHDMI映像を、1台の4Kモニターへ
4K60Hz対応・最大4画面同時表示・8種類の表示レイアウト
DHD-MV41PR-4Kは、4系統のHDMI入力映像を1台のテレビ・モニター・プロジェクターへ表示できる、
4入力1出力 HDMIマルチビューワー／シームレスUHDビデオスイッチャーです。
PC、監視カメラ機器、映像プレーヤー、配信確認用機器など、複数のHDMI映像を1画面へまとめて表示できます。
PC、監視カメラ機器、映像プレーヤー、配信確認用機器など、複数のHDMI映像を1画面へまとめて表示できます。
商 品 紹 介
1つの入力を全画面で表示するSINGLE表示に加え、PIP、PBP、3画面、4画面表示に対応。 合計8種類の表示レイアウトから、用途に適した画面構成を選択できます。

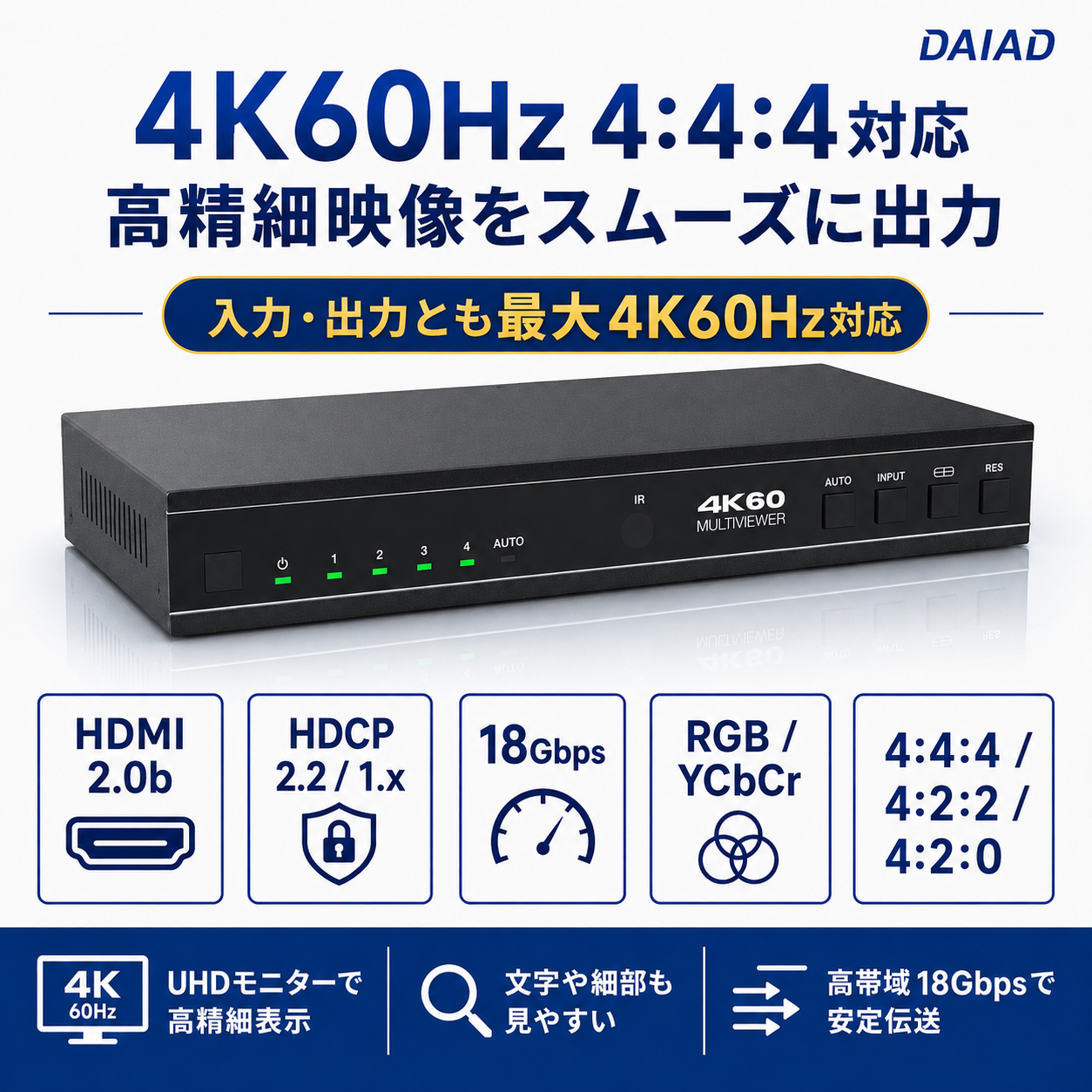

HDMI 2.0b、HDCP 2.2／1.x、18Gbps帯域に対応し、入出力解像度は最大4K60Hzまで対応。 本体前面ボタン、IRリモコン、OSDメニュー、RS-232Cコマンドにより、設置環境に合わせた操作・制御が可能です。
特 長
| 4入力1出力 | HDMI入力を4系統搭載。最大4台のHDMI機器を1台のテレビ、モニター、プロジェクターへ集約できます。 |
| 最大4画面表示 | 1画面、PIP、2画面、3画面、4画面を用途に合わせて表示。各ウィンドウへHDMI 1～4を割り当てできます。 |
| 4K60Hz・18Gbps | HDMI 2.0b、HDCP 2.2／1.x、RGB・YCbCr 4:4:4／4:2:2／4:2:0に対応。高精細な映像を表示できます。 |
| シームレス切替 | SINGLE表示では入力チャンネル間のシームレス切替、マルチビュー表示では高速切替に対応します。 |
| 音声分離出力 | HDMI出力に加え、RCA L/Rアナログ音声出力と光デジタル音声出力を搭載しています。 |
| EDID・RS-232C | EDID 18モード、出力解像度14種類を搭載。本体、リモコン、OSD、RS-232Cコマンドで操作できます。 |

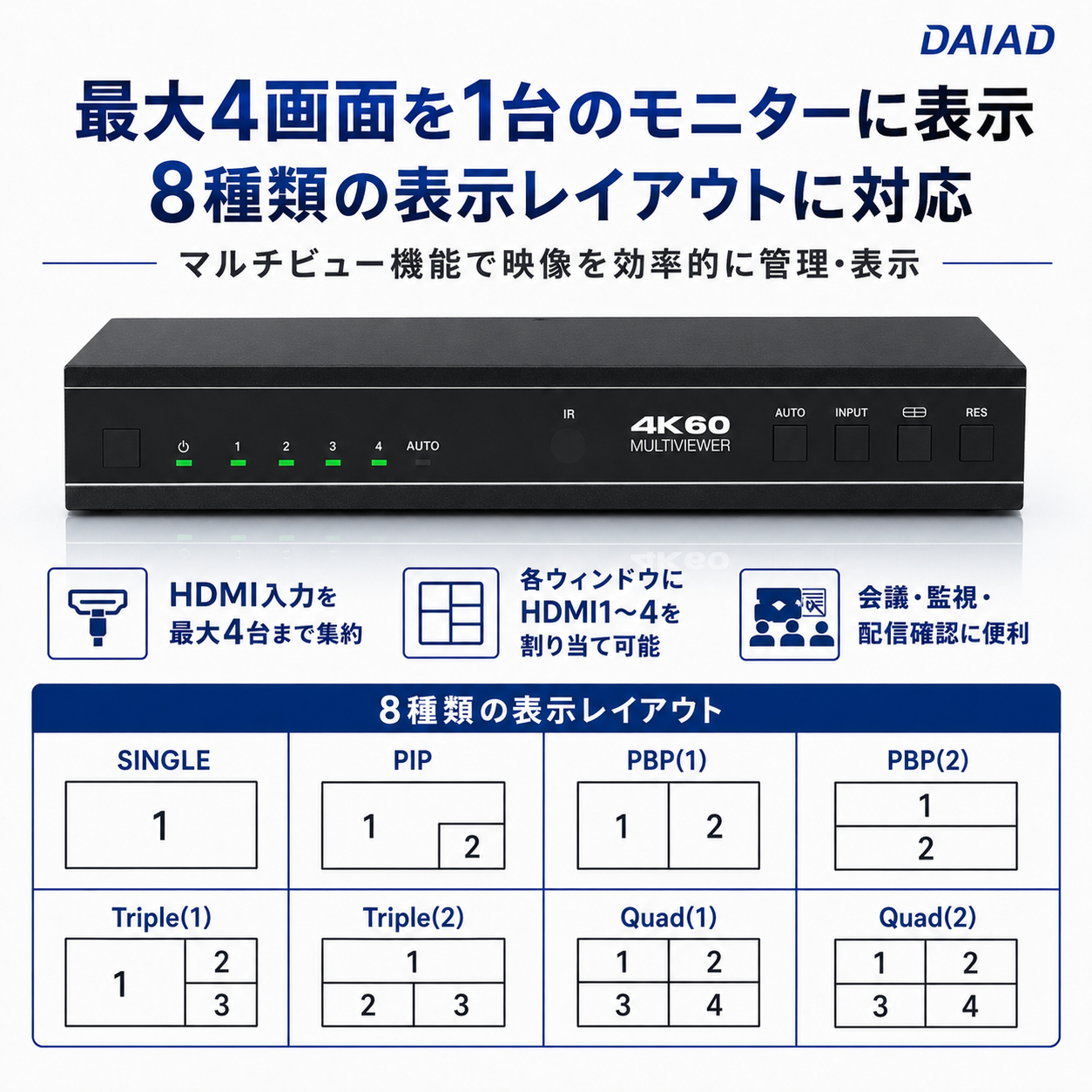

表 示 モ ー ド
| 表示モード | 内容 |
|---|---|
| SINGLE | HDMI 1～4から1つを選択して全画面表示します。 |
| PIP | メイン画面内にサブ画面を表示。サブ画面の位置とサイズを選択できます。 |
| PBP（1）／PBP（2） | 2つの映像を左右または上下に分割して表示します。 |
| Triple（1）／Triple（2） | 3つの映像を異なる2種類のレイアウトで表示します。 |
| Quad（1）／Quad（2） | 4つの映像を同時表示。各画面へ任意の入力を割り当てできます。 |
※PBP、Triple、Quad表示では、表示モード、各ウィンドウの入力、アスペクト比をOSDメニューまたはRS-232Cコマンドから設定できます。
使 用 シ ー ン
| 会議室・プレゼン | 複数のPC画面や資料映像を1台の大型モニターへ表示。比較説明や進行確認に便利です。 |
| 監視・設備管理 | 複数の監視映像や設備画面を1画面で同時確認できます。 |
| 配信・イベント | PC、カメラ、映像プレーヤーなどの出力状態を確認するプレビューモニターとして使用できます。 |
| 検証・メンテナンス | 複数機器の映像状態、解像度、表示内容を並べて確認できます。 |
| 教育・研修 | 教材、講師PC、実演映像などを同じモニターへ表示できます。 |

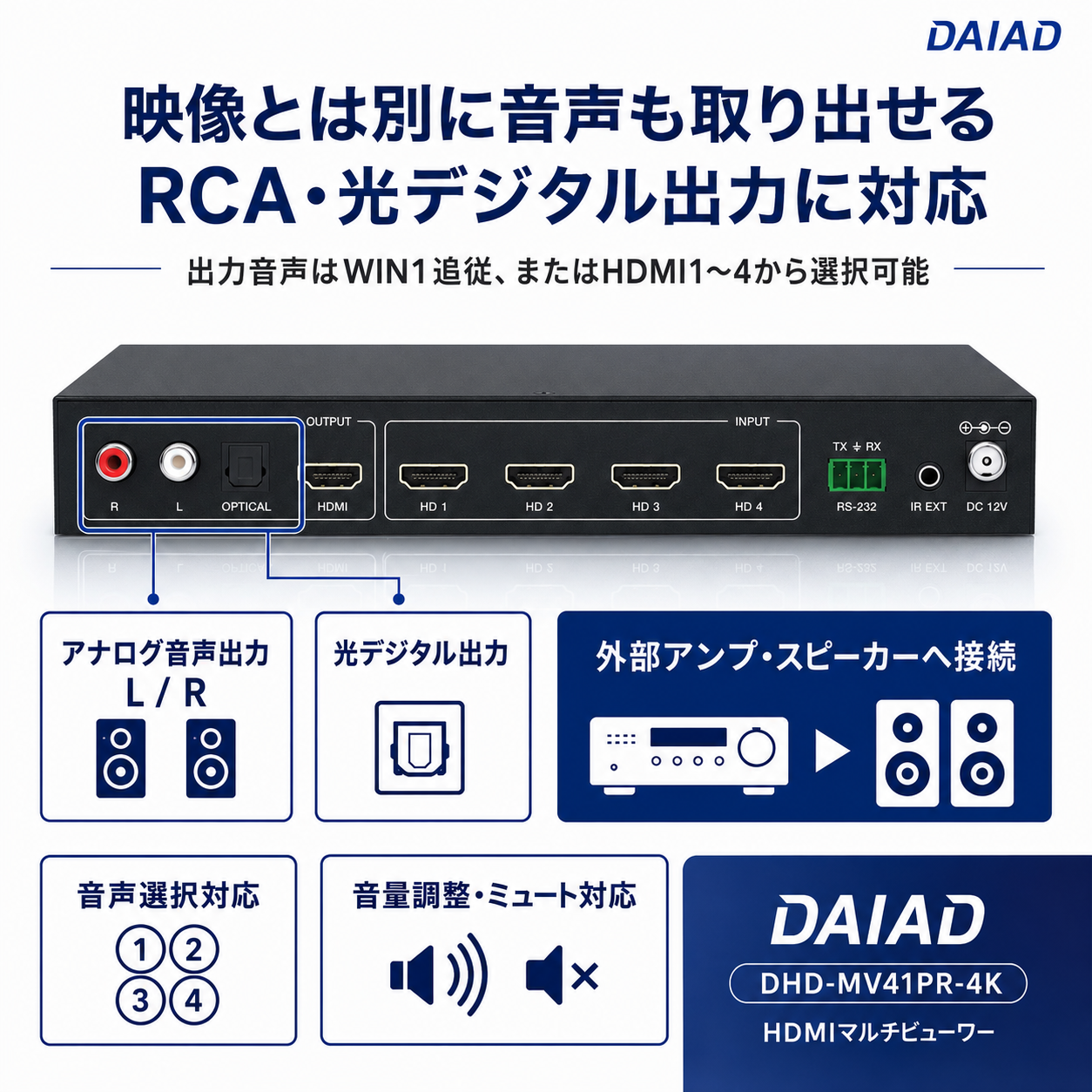

音 声 分 離・音 声 選 択
HDMI映像をモニターへ出力しながら、音声をRCA L/Rまたは光デジタル端子から外部アンプ、スピーカー、 音響設備へ取り出すことができます。
| RCA L/R | PCM 2.0chアナログ音声出力 |
| 光デジタル S/PDIF | PCM 2.0、Dolby Digital、DTS 5.1 |
| 音声入力選択 | WIN1追従、またはHDMI 1～4から選択可能 |
| 音量・ミュート | LPCM音声使用時に音量調整、ミュート操作へ対応 |
RCAおよび光デジタル出力は、Dolby TrueHD、DTS-HD Master Audio、Dolby Atmosなどの
HBR音声出力には対応していません。

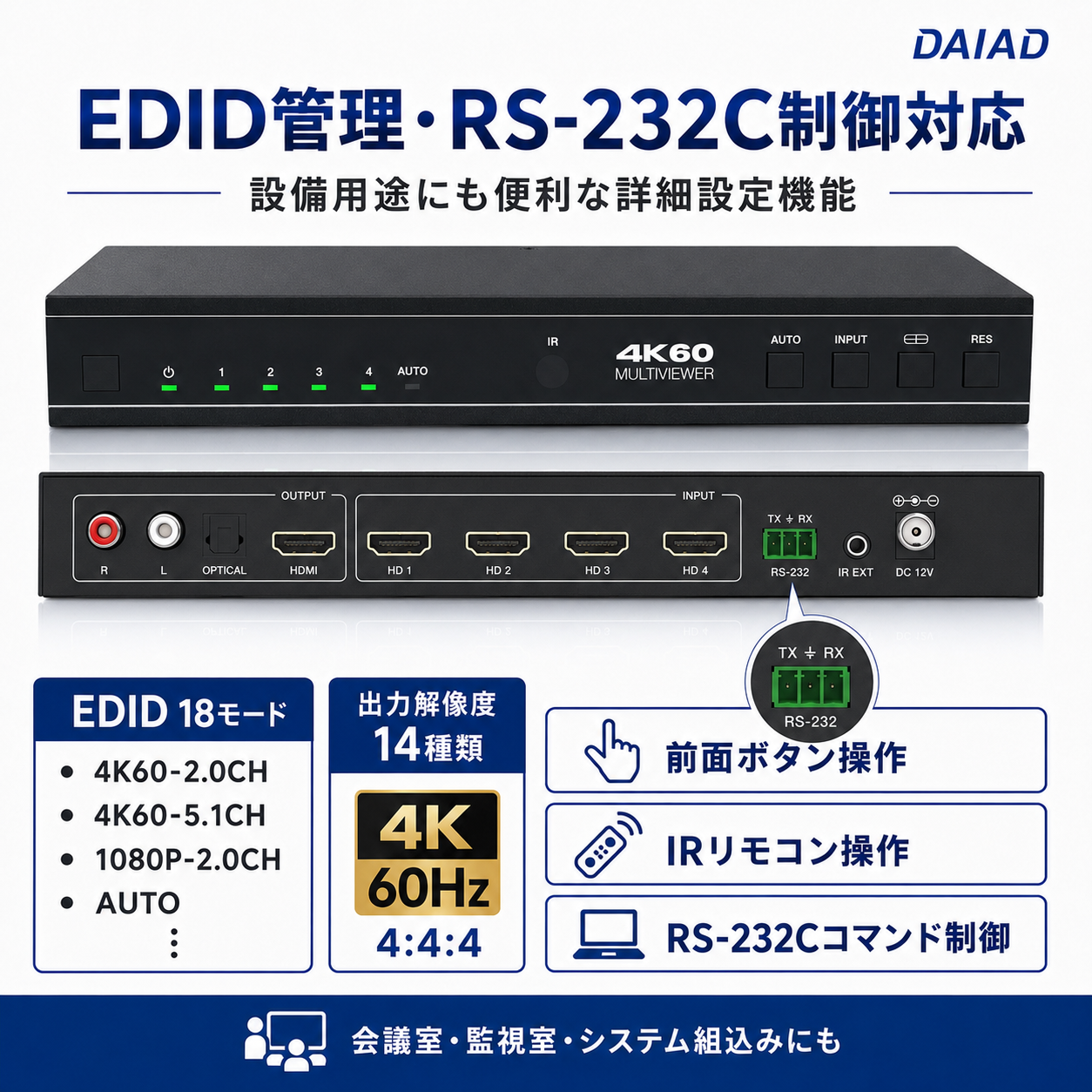

E D I D・出 力 解 像 度・R S - 2 3 2 C
EDIDは、入力機器へ対応可能な映像解像度や音声形式を伝える情報です。 本製品では4K60、4K30、1080p、PC解像度、2.0ch、5.1ch、7.1ch、AUTOを含む18モードから選択できます。
出力解像度は4K60Hzから1080p、720p、PC解像度まで14種類を搭載。 モニターや設備環境に合わせて固定できます。
背面のRS-232C端子を使用し、電源、入力切替、表示モード、各ウィンドウの入力、 出力解像度、EDID、音声選択、音量、ミュートなどを外部制御できます。

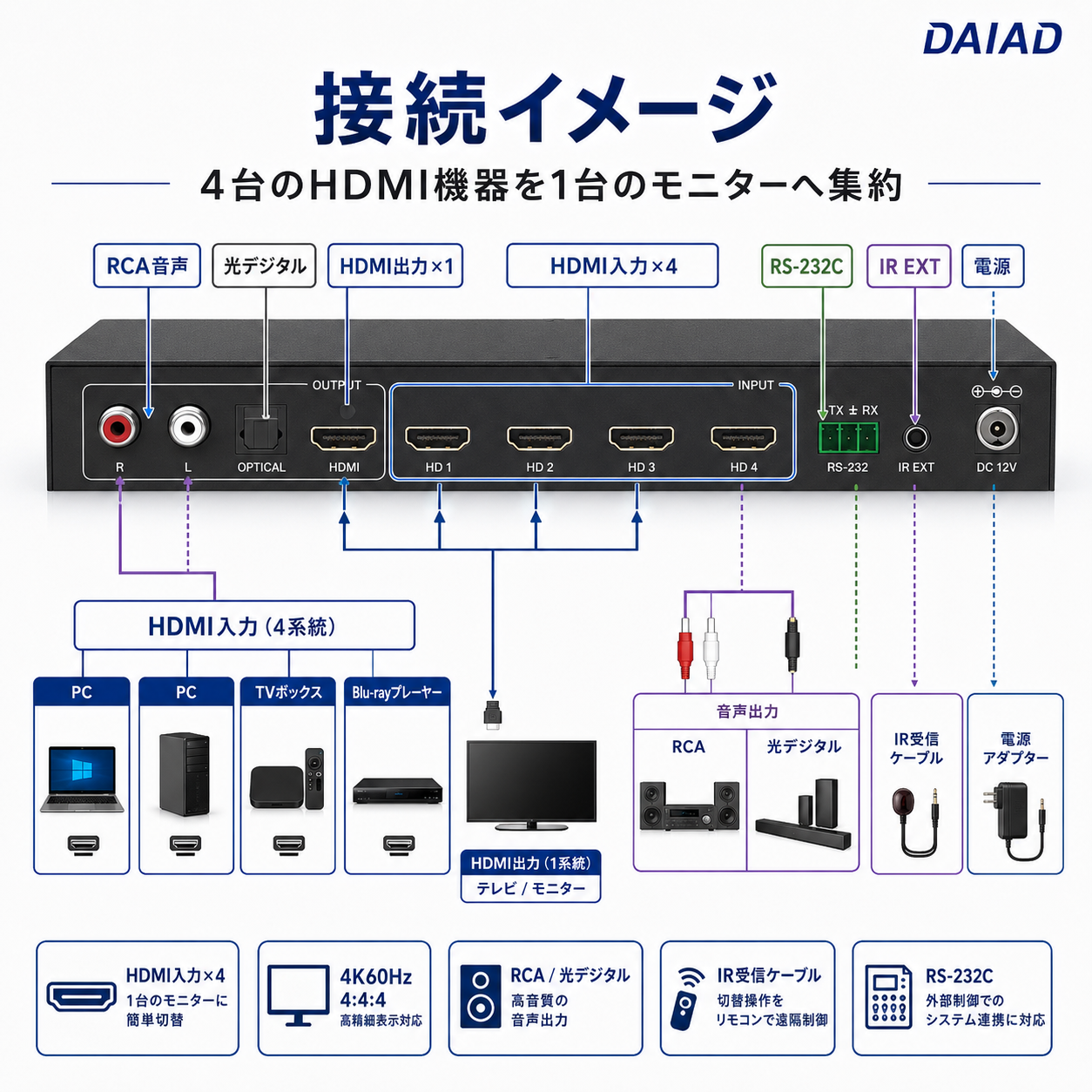

参 考 接 続 図
【HDMI入力機器】
PC／Blu-rayプレーヤー／TVボックス／カメラ機器／ゲーム機など
│
├─ HDMI IN 1
├─ HDMI IN 2
├─ HDMI IN 3
└─ HDMI IN 4
↓
【DHD-MV41PR-4K】
4K60Hz 4入力1出力 HDMIマルチビューワー
・SINGLE／PIP／PBP／Triple／Quad
・EDID管理
・出力解像度設定
・OSD設定
・RS-232C制御
・RCA／光デジタル音声分離
↓
【HDMI OUT】
UHDテレビ／PCモニター／大型ディスプレイ／プロジェクター
↓
【音声出力】
RCA L/R：2.0chスピーカー、アンプなど
光デジタル：サウンドバー、AVアンプ、音響設備など
で き る こ と ／ 対 応 保 証 外
| できること | 非対応・保証外 |
|---|---|
|
・4台のHDMI映像を1台のモニターへ表示 ・最大4画面の同時表示 ・8種類の表示レイアウト ・SINGLE表示時のシームレス切替 ・RCA／光デジタル音声分離 ・音声入力選択、音量、ミュート ・EDID、出力解像度設定 ・RS-232Cコマンド制御 |
・録画、配信、映像編集、キャプチャ機能 ・HDCP解除 ・4K120Hz、8K ・VRR、ALLM ・ARC、eARC ・CEC連動 ・RCA／光からのDolby Atmos等HBR音声 ・すべての機器構成での完全な互換性保証 |
2 入 力 モ デ ル と の 比 較
| 比較項目 | DHD-MV21PR-4K | DHD-MV41PR-4K |
|---|---|---|
| HDMI入力 | 2入力 | 4入力 |
| 最大同時表示 | 2画面 | 4画面 |
| 表示モード | SINGLE／PIP／PBP | 8レイアウト |
| 推奨用途 | 2映像の比較・確認 | 会議・監視・配信・複数PC管理 |
よくある症状：
映像が映らない、4K60Hzにならない、音が出ない、表示レイアウトが想定と異なる場合は、 入力選択、表示モード、出力解像度、EDID、音声入力、HDMIケーブルをご確認ください。 詳しい確認方法は下部の「商品説明3」をご覧ください。
映像が映らない、4K60Hzにならない、音が出ない、表示レイアウトが想定と異なる場合は、 入力選択、表示モード、出力解像度、EDID、音声入力、HDMIケーブルをご確認ください。 詳しい確認方法は下部の「商品説明3」をご覧ください。
製 品 仕 様
| 型番 | DHD-MV41PR-4K |
| 製品名 | 4入力1出力 HDMIマルチビューワー／シームレスUHDビデオスイッチャー |
| HDMI規格 | HDMI 2.0b |
| HDCP | HDCP 2.2／1.x |
| 映像帯域 | 18Gbps |
| 対応入力解像度 | 最大3840×2160 4K@60Hz |
| 対応出力解像度 | 最大4096×2160p@60Hz、計14種類 |
| 色深度 | 8bit |
| 色空間 | RGB、YCbCr 4:4:4、4:2:2、4:2:0 |
| 表示モード | SINGLE、PIP、PBP（1）、PBP（2）、Triple（1）、Triple（2）、Quad（1）、Quad（2） |
| HDMI入力 | HDMI IN ×4［Type A、19ピン メス］ |
| HDMI出力 | HDMI OUT ×1［Type A、19ピン メス］ |
| アナログ音声 | RCA L/R ×1、PCM 2.0ch |
| 光デジタル音声 | S/PDIF ×1、PCM 2.0、Dolby Digital、DTS 5.1 |
| HBR音声 | 非対応 |

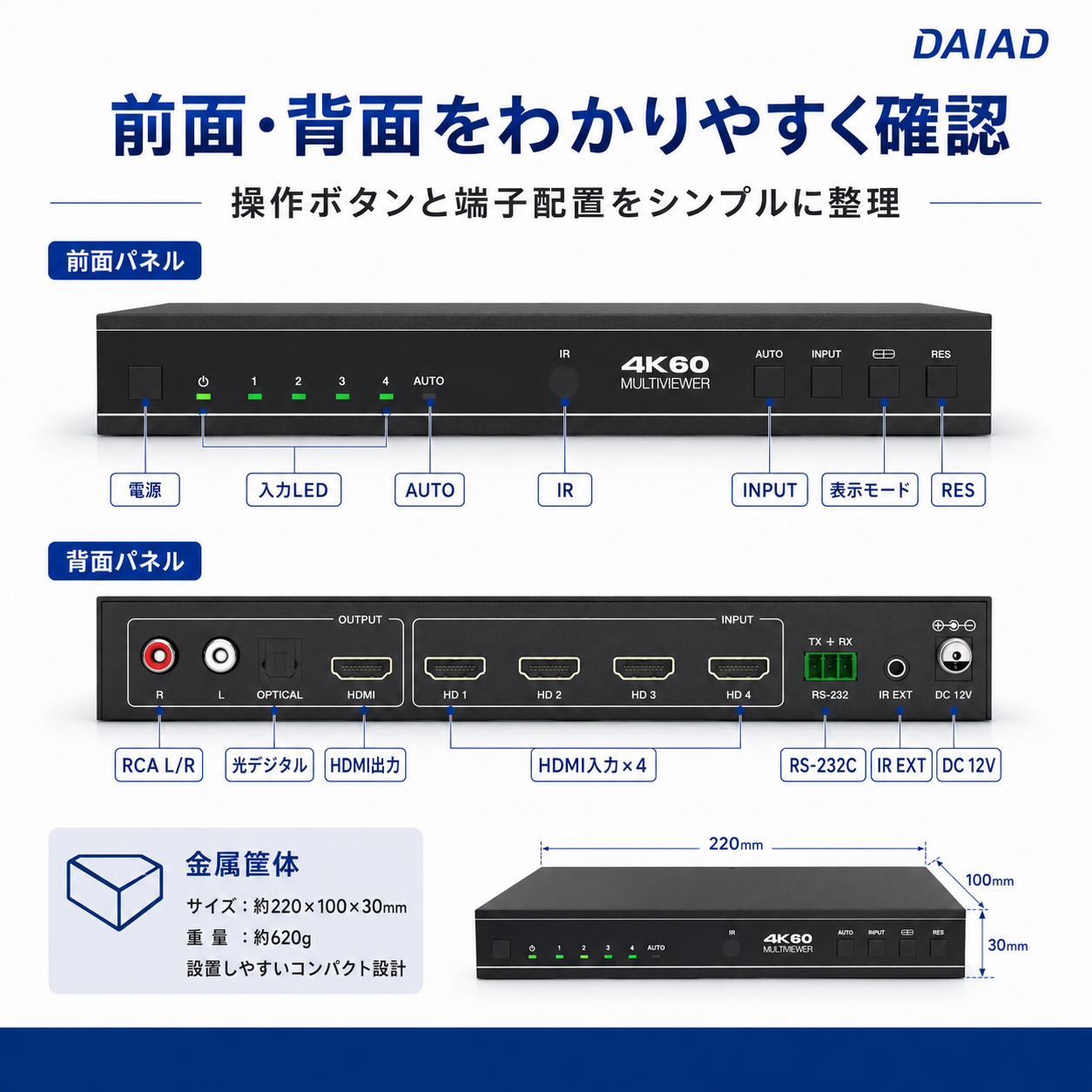

| 制御端子 | RS-232C ×1［3pin-3.81mm Phoenix Connector］、IR EXT ×1 |
| 操作方法 | 本体前面ボタン、IRリモコン、OSDメニュー、RS-232Cコマンド |
| 筐体 | 金属筐体、ブラック |
| 本体寸法 | 約220×100×30mm |
| 本体重量 | 約620g |
| 電源 | 入力 AC100～240V 50／60Hz、出力 DC12V／2.5A |
| 消費電力 | 最大10W |
| 動作温度 | 0～40℃ |
出 力 解 像 度
4096×2160p 60Hz／4096×2160p 50Hz／3840×2160p 60Hz／3840×2160p 50Hz／
3840×2160p 30Hz／3840×2160p 25Hz／1920×1200p 60Hz RB／
1920×1080p 60Hz／1920×1080p 50Hz／1360×768p 60Hz／
1280×800p 60Hz／1280×720p 60Hz／1280×720p 50Hz／1024×768 60Hz
E D I D 設 定
| No. | EDIDモード | No. | EDIDモード |
|---|---|---|---|
| 1 | 4K60-2.0CH | 10 | 1920×1200-2.0CH |
| 2 | 4K60-5.1CH | 11 | 1680×1050-2.0CH |
| 3 | 4K60-7.1CH | 12 | 1600×1200-2.0CH |
| 4 | 4K30-2.0CH | 13 | 1440×900-2.0CH |
| 5 | 4K30-5.1CH | 14 | 1360×768-2.0CH |
| 6 | 4K30-7.1CH | 15 | 1280×1024-2.0CH |
| 7 | 1080P-2.0CH | 16 | 1024×768-2.0CH |
| 8 | 1080P-5.1CH | 17 | 720P-2.0CH |
| 9 | 1080P-7.1CH | 18 | AUTO |
EDID設定により、入力機器が出力する解像度や音声形式が変わります。
映像や音声が出ない場合は、EDID、出力解像度、接続順をご確認ください。
マ ニ ュ ア ル・制 御 ソ フ ト ウ ェ ア
製品の詳しい設定方法とRS-232C制御用ソフトウェア
表示モード、OSD操作、EDID設定、出力解像度、音声設定、RS-232Cコマンド制御など、 本製品の詳しい操作方法を確認できます。
|
取扱説明書 |
製品仕様、接続方法、前面・背面端子、8種類の表示モード、OSD操作、
EDID設定、出力解像度、音声設定、RS-232Cコマンド一覧を確認できます。 DHD-MV41PR-4K 英語版マニュアルを開く |
|
RS-232C 制御ソフトウェア EXE |
PCから本製品をRS-232Cコマンド制御するためのWindows用ソフトウェアです。 入力切替、表示モード変更、各ウィンドウの入力割当、EDID設定、 出力解像度、音声選択、音量、ミュートなどの操作に使用できます。 RS-232C制御ソフトをダウンロード |
制御ソフトウェアご利用時の注意：
・本製品背面のRS-232端子とPCを接続して使用します。
・PCとの接続に必要なRS-232C変換ケーブルは付属していません。
・ブラウザやWindowsの設定により、実行ファイルのダウンロード時に確認画面が表示される場合があります。
・対応する通信速度やコマンド内容は、上記マニュアルをご確認ください。
・本製品背面のRS-232端子とPCを接続して使用します。
・PCとの接続に必要なRS-232C変換ケーブルは付属していません。
・ブラウザやWindowsの設定により、実行ファイルのダウンロード時に確認画面が表示される場合があります。
・対応する通信速度やコマンド内容は、上記マニュアルをご確認ください。
推 奨 H D M I ケ ー ブ ル 長
| 使用解像度 | 推奨長の目安 | 推奨ケーブル |
|---|---|---|
| 4K@60Hz | 入力側・出力側とも各3m以内目安 | Premium High Speed HDMIケーブル |
| 4K@30Hz | 各5m以内目安 | 高品質HDMIケーブル |
| 1080p以下 | 各10m以内目安 | 標準的な高品質HDMIケーブル |
※ケーブル長は目安です。ケーブル品質、接続機器、解像度、HDCP、設置環境によって安定性が変わります。 4K60Hzでは短めで品質の良いHDMIケーブルをご使用ください。
付 属 品
| DHD-MV41PR-4K 本体 | ×1 |
| IRリモコン | ×1 |
| 3pin-3.81mm Phoenixコネクタ | ×1 ※消耗・付属部品のため保証外 |
| 38KHz IR受信ケーブル | ×1、約1.5m |
| 取付金具 | ×2 |
| 取付ネジ | ×4 |
| ゴム足 | ×4 |
| DC12V／2.5A ロック式電源アダプター | ×1 |
| 取扱説明書 | ×1 |
※HDMIケーブル、RCAケーブル、光デジタルケーブル、RS-232C接続ケーブルは付属しません。
※入荷時期・製造ロットにより、付属品の外観や表記が一部変更される場合があります。
保 証 条 件
| 保証期間 | ご購入日より1年間 |
| 保証対象外 | 誤接続、落下、水濡れ、分解、改造、過電圧、サージ、ケーブル不良、 接続機器側の仕様・相性による動作不安定、消耗品・付属部品 |
ご 使 用 前 に 必 ず ご 確 認 く だ さ い
| 本製品の用途 | 4系統のHDMI映像を1台のモニターへ表示するマルチビューワー／切替器です。録画・配信・キャプチャ機能はありません。 |
| 4K60Hz表示 | 入力機器、表示機器、HDMIケーブルのすべてが4K60Hz・18Gbpsへ対応している必要があります。 |
| 音声出力 | RCAはPCM 2.0ch、光デジタルはPCM 2.0、Dolby Digital、DTS 5.1に対応。HBR音声は非対応です。 |
| HDCP | 入力機器、本製品、表示機器のHDCP認証が成立しない場合、保護コンテンツを表示できません。HDCP解除製品ではありません。 |
| AUTO切替 | 自動入力切替はSINGLE表示モード時のみ使用できます。 |
| 雷・サージ対策 | 精密電子機器のため、サージ保護機器の使用を推奨します。 |
よ く あ る 症 状 ／ 原 因・対 処
| 症状 | 考えられる原因 | 確認・対処方法 |
|---|---|---|
| 映像が映らない | 入力選択、ケーブル、解像度、HDCP | 入力番号、表示モード、モニター入力を確認し、短いHDMIケーブルによる最小構成でお試しください。 |
| 4K60Hzにならない | 帯域不足、機器非対応、出力解像度 | Premium High Speed HDMIケーブルを使用し、RESボタンまたはOSDで出力解像度を確認してください。 |
| 音が出ない | 音声入力選択、ミュート、非対応形式 | A-INまたはOSDで音声入力を選択し、音量・ミュートを確認。必要に応じて入力機器をPCMへ変更してください。 |
| レイアウトが違う | 表示モード、入力割当、アスペクト比 | マルチビューボタンまたはOSDから、表示モード、各ウィンドウの入力、アスペクト比を確認してください。 |
| RCA・光からAtmosが出ない | 音声端子の仕様 | RCAおよび光デジタルからDolby Atmos等のHBR音声は出力できません。 |
改善しない場合は接続構成をお知らせください
入力機器と出力機器のメーカー名・型番、接続順、使用解像度、音声形式、発生している症状を確認のうえお問い合わせください。電話：048-795-1598 ／ IP電話：050-1009-6199
受付時間：平日13:00～17:30
製品概要
- システム商品コード
- 000000000195
- 独自商品コード
- DHD-MV41PR-4K
- 特殊表示
- ※取扱説明書は英語版のみのご提供となります。
