HDMI2.1 映像信号 ジェネレーター アナライザー 映像音声 テスト信号発生器 解析装置「法人向け・お取り寄せ品」
138,000
円（税込）
在庫あり
こちらの商品はお取り寄せ商品です。
ご注文や納期についての詳細はお問い合わせフォームよりご連絡ください。
お問い合わせフォームはこちら▶
HDMI機器のことなら DAIAD
ダイアドは13年に渡り、最先端のHDMI機器を販売致しております。
追随を許さない、最強ハイスペックのHDMI機器をご提供いたします。
官公庁、大手企業、学校法人、医療法人に多くの導入実績があります。
【製品の紹介】
HDMI 2.1／HDCP 2.3規格に準拠したかどうかを確認できる、
AVインテグレーション分野専用のテスト信号発生・解析装置です。
HDMIシステム向けに信号を出力・解析できるため、
システム統合や設置作業、トラブルシューティング、
ケーブル製造の検査、さらには研究・
開発環境でのテスト用途にも最適です。
【主な特長】
✅ HDMI 2.1仕様に準拠し、最大8K@50/60Hz（4:2:0 10bit）、
最大40Gbpsの映像帯域に対応
✅ 64種類の映像解像度と33種類のテストパターンをサポート
✅ 対応カラーフォーマット：RGB / YCbCr 4:4:4 / 4:2:2 / 4:2:0
✅ カラービット深度：8bit / 10bit / 12bit に対応
✅ HDMI 2.1におけるHDR（ハイダイナミックレンジ）テスト機能を内蔵
✅ HDMIオーディオソースは、内蔵音源または外部S/PDIF入力から選択可能
✅ 内蔵オーディオ信号は LPCM 2ch、48kHz / 16bit に対応
✅ HDCP 2.3 / 1.4 暗号化検証機能（合否表示付き）をサポート
✅ EDIDの読み出し／書き込みに対応
✅ HDMI入力信号のタイミング、フォーマット、InfoFrame、
HDCPを解析可能
✅ CEC（Consumer Electronics Control）制御に対応

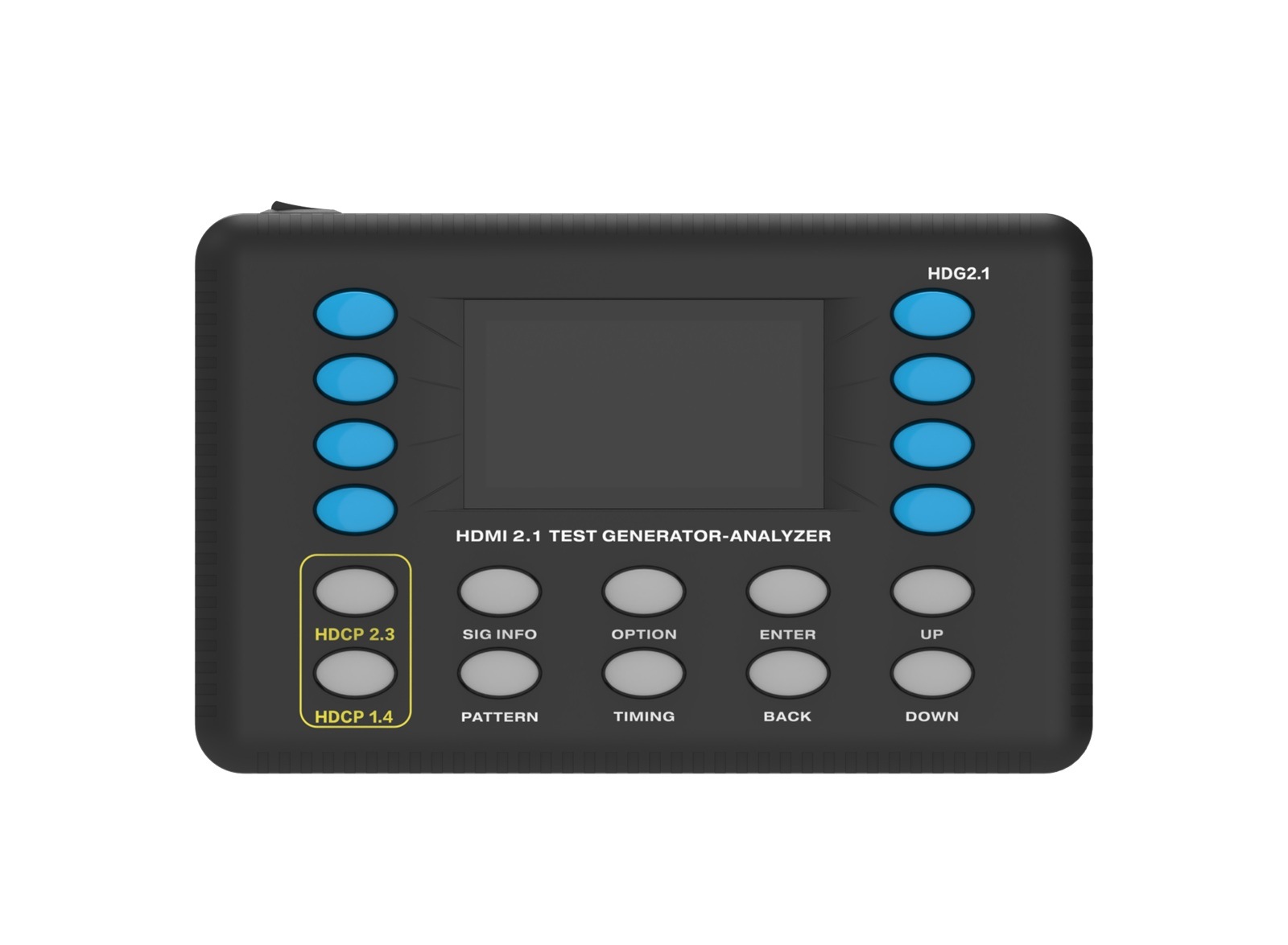

✅ 本体前面のボタンによる簡単操作
✅ 持ち運びに便利なポータブル設計。2910mAhのリチウムバッテリー内蔵
【推奨用途】
本製品は、HDMI 2.1 / HDCP 2.3 に対応した機器・ケーブルの検証・評価に最適です。
信号発生・解析機能を搭載しており、システム設計、映像・音声機器の開発・試験、施工現場での確認作業まで、
多様なシーンでご活用いただけます。
【導入例】
✅ HDMI信号の検証・測定が求められるAVインテグレーション業務
✅ 8K／4K映像信号に対応した業務用ケーブルの品質チェック・製造試験
✅ HDMI 2.1機器（プレーヤー、ディスプレイ、AVアンプなど）の開発・検証用ツールとして
✅ 現場設置後のトラブル解析やEDID／HDCP通信の確認作業
✅ 映像設備導入時の互換性テストや事前検証
【業務ユースケース例】
・システムインテグレーターによるHDMIシステム設計・検証業務
・工場でのHDMIケーブル出荷検査・歩留まり評価
・研究開発部門での新製品（8K出力機器など）の信号品質確認
・HDCPエラーや映像信号トラブル発生時のフィールドテスト
【使用シーン】
✅ 映像機器メーカーの品質管理部門による出荷前検証
✅ システム設置業者による施工後の動作確認・互換性チェック
✅ 現場でのクレーム対応・サポート対応のトラブル診断ツールとして
✅ ケーブルメーカーでの伝送性能・規格準拠検証
✅ オーディオビジュアルラボでの試験装置としての活用
本製品は、HDMI 2.1 / HDCP 2.3 に対応した機器・ケーブルの検証・評価に最適です。
信号発生・解析機能を搭載しており、システム設計、映像・音声機器の開発・試験、施工現場での確認作業まで、
多様なシーンでご活用いただけます。
【導入例】
✅ HDMI信号の検証・測定が求められるAVインテグレーション業務
✅ 8K／4K映像信号に対応した業務用ケーブルの品質チェック・製造試験
✅ HDMI 2.1機器（プレーヤー、ディスプレイ、AVアンプなど）の開発・検証用ツールとして
✅ 現場設置後のトラブル解析やEDID／HDCP通信の確認作業
✅ 映像設備導入時の互換性テストや事前検証
【業務ユースケース例】
・システムインテグレーターによるHDMIシステム設計・検証業務
・工場でのHDMIケーブル出荷検査・歩留まり評価
・研究開発部門での新製品（8K出力機器など）の信号品質確認
・HDCPエラーや映像信号トラブル発生時のフィールドテスト
【使用シーン】
✅ 映像機器メーカーの品質管理部門による出荷前検証
✅ システム設置業者による施工後の動作確認・互換性チェック
✅ 現場でのクレーム対応・サポート対応のトラブル診断ツールとして
✅ ケーブルメーカーでの伝送性能・規格準拠検証
✅ オーディオビジュアルラボでの試験装置としての活用
| 製 品 仕 様 | |
|---|---|
| 品番 | DHD-YSGA-8K |
| HDMI準拠 | HDMI 2.1 |
| HDCP準拠 | HDCP 2.3 / HDCP1.4 |
| 映像帯域幅 | 最大40Gbps |
| 映像解像度 | 最大 8K@50/60Hz（YUV 4:2:0 10-bit） |
| カラースペース | RGB、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 |
| カラー深度 | 8/10/12-bit |
| オーディオ フォーマット |
内蔵HDMI：LPCM 2CH、48kHz、16bit 外部S/PDIF：LPCM 2/5.1CH、Dolby Digital、DTS 5.1 HDMIパススルー：LPCM 2/5.1/7.1CH、Dolby Digital、DTS 5.1、Dolby Digital+、 Dolby TrueHD、DTS-HD Master Audio、Dolby Atmos、DTS:X |
| ESD保護 | IEC 61000-4-2： ±8kV（エアギャップ放電）、±4kV（接触放電） |
| 内蔵バッテリー容量 | 2910mAh |
| 接 続 | |
|---|---|

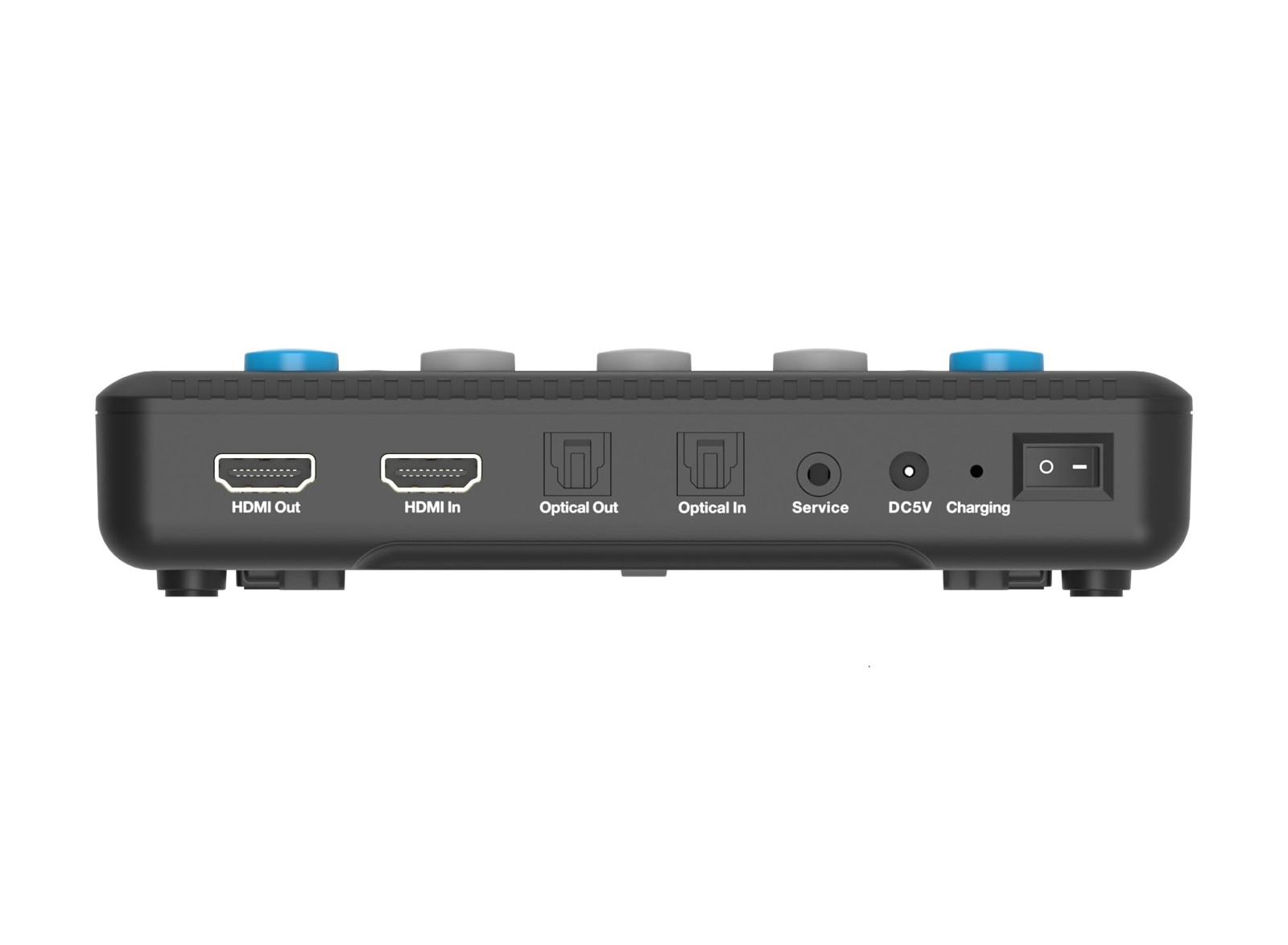

| 入力ポート | 1× HDMI In（タイプA、19ピン メス） 1× Optical In（S/PDIF） |
| 出力ポート | 1× HDMI Out（タイプA、19ピン メス） 1× Optical Out（S/PDIF） |
| 制御ポート | 1× Service（3.5mm ミニジャック、アップデート用） |
| 筐 体 | |
|---|---|
| 筐体素材 | プラスチック筐体 |
| カラー | ブラック |
| 寸法 | 165mm（幅）× 103mm（奥行）× 37.4mm（高さ） |
| 重量 | 320g |
| 電源 | 入力：AC 100-240V 50/60Hz、出力：DC 5V/2A |
| 消費電力 | 最大 7.5W |
| 動作温度 | 0 - 40°C |
| 保管温度 | -20 - 60°C |
| 相対湿度 | 20 - 90% RH（結露なきこと） |
| 注 意 事 項 | |
|---|---|
|
※本製品はお取り寄せ品につき、 ・納期は事前にメールまたはお電話にてご確認ください。 ・本製品は業務用・法人向け機器です。 ご購入前にご使用環境や接続予定の機器仕様をご確認ください。 ・取扱説明書は英語版のみのご提供となります。 ・すべてのHDMI機器との完全な互換性を保証するものではありません。 ・高温多湿、直射日光、振動の激しい場所での使用・保管はお避けください。 ・製品仕様や外観は予告なく変更される場合があります。 | |
| 保 証 条 件 | |
|
・ご購入日より1年間の製品保証付き（通常使用時の自然故障が対象） ・保証を受けるには購入履歴や納品書の提示が必要です。 ・落下・水没・改造等による故障は保証対象外です。 | |
| 付 属 品 | |
|
・本体 ×1 （リチウムバッテリー内蔵） ・シリアルケーブル (3.5mm ヘッドホン端子 → DB9メス コネクタ、1m×1 ・5V/2A 電源アダプター×1 ・英語版ユーザーマニュアル×1 | |
| ダ ウ ン ロ ー ド | |
|
英語版マニュアル（PDF）は以下よりダウンロードいただけます： ▶ DHD-YSGA-8K 英語マニュアル ダウンロード（PDF） |
