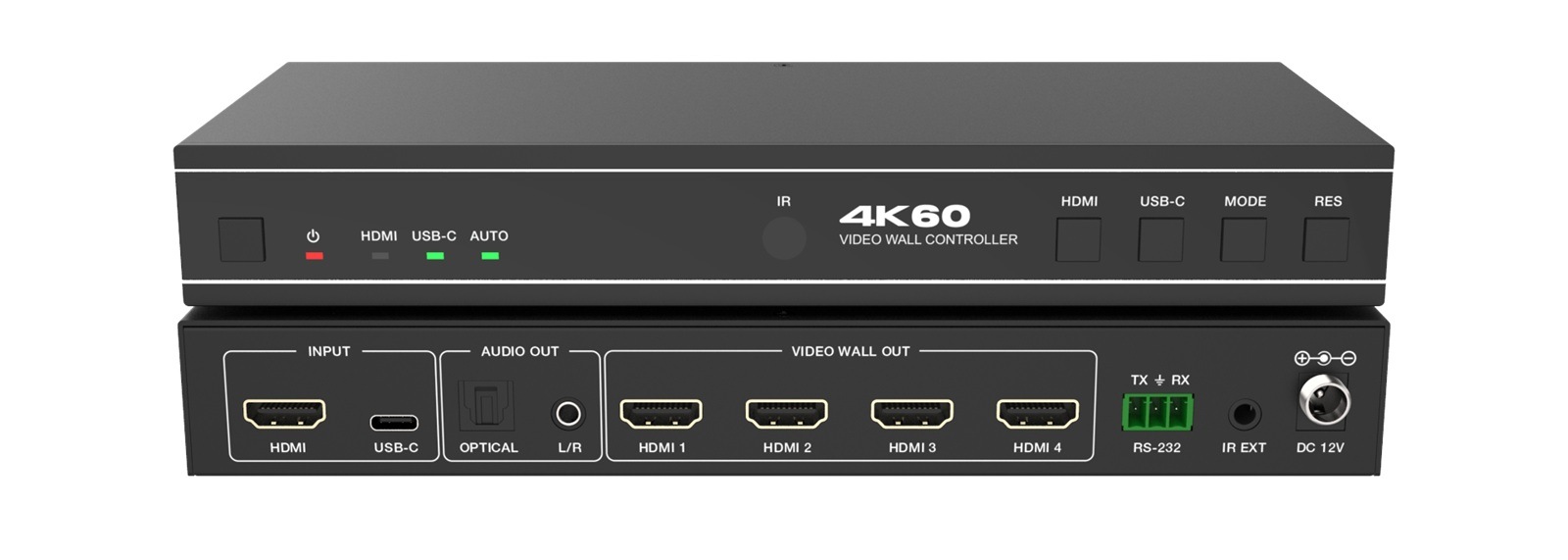

HDMI 1入力4出力 ビデオウオール コントローラー 4K@60Hz「法人向け・お取り寄せ品」
79,800
円（税込）
在庫あり
こちらの商品はお取り寄せ商品です。
ご注文や納期についての詳細はお問い合わせフォームよりご連絡ください。
お問い合わせフォームはこちら▶
HDMI機器のことなら DAIAD
ダイアドは13年に渡り、最先端のHDMI機器を販売致しております。
追随を許さない、最強ハイスペックのHDMI機器をご提供いたします。
官公庁、大手企業、学校法人、医療法人に多くの導入実績があります。
【製品の紹介】
本製品「18Gbps 1x4 ビデオウォールコントローラー」は、
あらゆる映像信号のキャプチャー、AD変換、ルーティング、
およびビデオウォール（LCDディスプレイ）への
分配を真に実現するよう設計されており、
デジタル信号を損なうことなく高品質な伝送を維持します。
HDMIおよびUSB-C入力を備え、最大4K@60Hz（4:4:4）の
高解像度信号に対応。出力はHDMI×4の構成で、
複数のビデオウォールモードを設定可能です。
さらに、光デジタル音声出力およびアナログL/R音声出力（音声分離出力）
にも対応しており、映像と音声の多様な出力ニーズに対応します。
【主な特長】
✅ HDMI 2.0、HDCP 2.2、および DisplayPort 1.2a 準拠
✅ HDMI入力およびUSB-C入力に対応し、最大解像度は4K@60Hz（4:4:4）
✅ 光デジタル音声出力およびアナログL/R音声分離出力に対応
✅ 8種類のビデオウォール分割モードに対応：
1x1、2x1、3x1、4x1、1x2、1x3、1x4、2x2
✅ 画像の180°回転に対応し、天吊り設置にも便利
✅ ベゼル補正機能により、モニター間のフチ調整が可能
✅ 高度なEDID管理機能を搭載
✅ 本体前面ボタン、赤外線リモコン、RS-232コマンドによる操作に対応
✅ ドライバや複雑な設定不要のプラグ＆プレイ設計
🔧 使用シーン（活用例）
- 監視センター・防災指令室： 複数の防犯カメラや監視映像を一括表示
- イベント会場・ライブ配信： 映像ソースをマルチモニターへ分割出力
- 商業施設・サイネージ： 大型モニターでダイナミックなPR映像を展開
- 企業受付・ショールーム： 製品紹介映像を1x4などの縦長レイアウトで表示
- 教育機関・ホール： 講演・プレゼン映像を複数画面へ均等配信
- 天井設置ディスプレイ： 180°回転対応で逆さ設置モニターにも対応
- 映像スタジオ・制作現場： ベゼル補正・スプライシングで多様な構成が可能

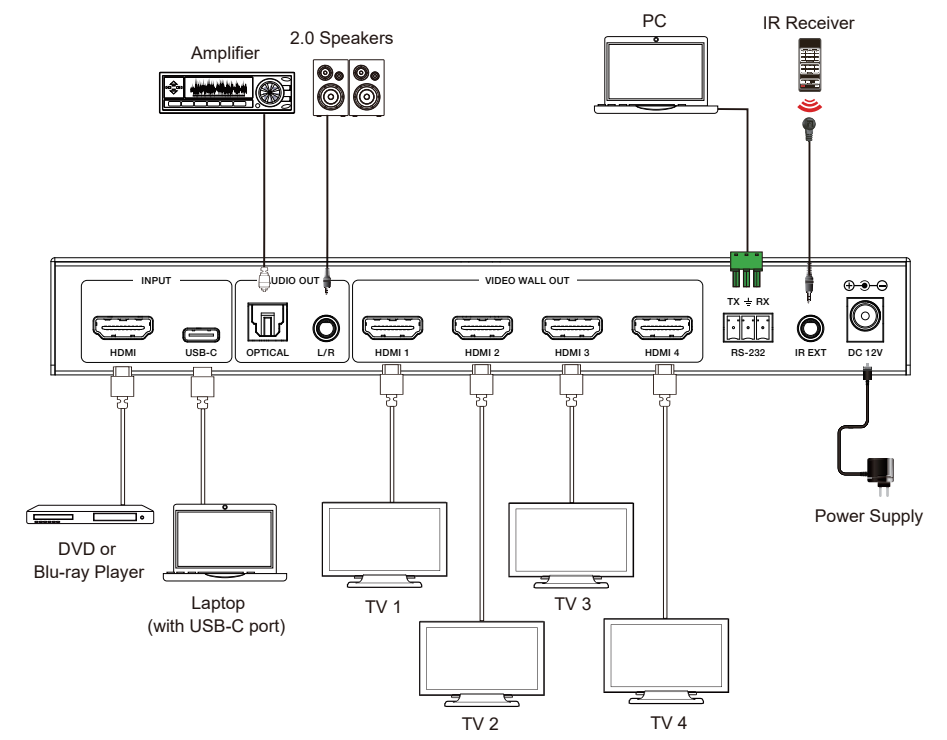

| カテゴリ | 対応機器例 | 補足 |
|---|---|---|
| HDMI入力機器 | PC / Blu-rayプレイヤー / ゲーム機 | 最大4K@60Hz 4:4:4対応、HDCP 2.2準拠 |
| USB-C入力機器 | USB-C搭載ノートPC / タブレット | USB-C to HDMI変換不要で直接接続可能 |
| HDMI出力機器 | 液晶モニター / 業務用ディスプレイ / サイネージ用TV | 最大4画面分割、1x4 / 2x2 / 4x1等スプライス可能 |
| オーディオ出力 | 光デジタル（S/PDIF）対応スピーカー / アナログL/Rスピーカー | 映像信号から音声分離出力（De-embedding） |
| 制御機器 | RS-232接続対応コントローラー / リモコン | ボタン操作・赤外線・シリアル制御対応 |
| HDMIケーブル | Premium / Ultra High Speed HDMIケーブル | 最大18Gbps、4K@60Hz対応品を推奨 |
| 技 術 仕 様 | ||||
|---|---|---|---|---|
| 品番 | DDC-YTWB-14-4K | |||
| ブランド | DAIAD / ダイアド | |||
| HDMI規格 | HDMI 2.0b | |||
| HDCP規格 | HDCP 2.2 | |||
| 映像帯域幅 | 594MHz / 18Gbps | |||
| 対応解像度 | 入力：最大 4K@60Hz（4:4:4） 出力：720P60Hz、1080P60Hz、4K30Hz、1024×768P60Hz | |||
| カラー深度 | 8 / 10 / 12-bit | |||
| 色空間 | RGB、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |||
| HDMIオーディオ フォーマット |
HDMI IN/OUT：LPCM 2.0 / 5.1 / 7.1、Dolby Digital / Plus / EX、DTS、DTS-EX、DTS-96/24 L/R OUT：PCM 2.0 光デジタル出力：Dolby Digital / Plus、DTS 5.1、PCM 2.0 |
|||
| 赤外線レベル | 5Vp-p | |||
| 赤外線周波数 | 38KHz ※本リモコンは38kHz赤外線を使用しており、他機器と干渉し誤作動する場合があります。 気になる場合は受光部をアルミで遮るか、設置場所を調整してください。 | |||
| 音声遅延 | なし | |||
| 映像遅延 | なし | |||
| ESD保護 | 人体モデル：±8kV（空間放電） / ±4kV（接触放電） | |||

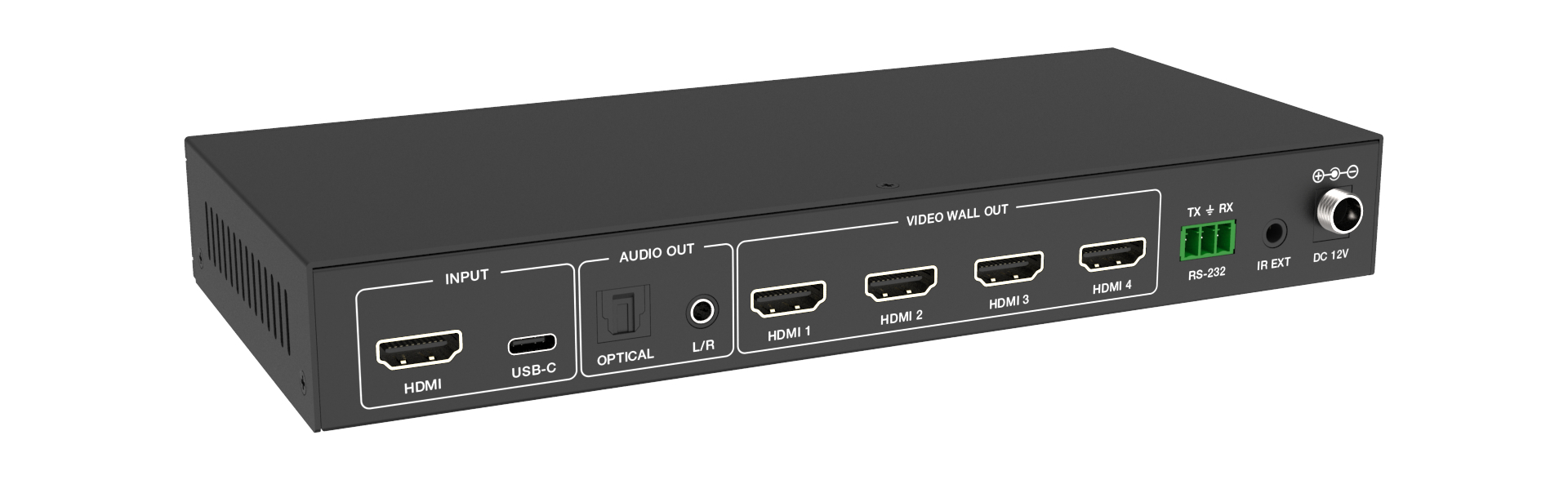

| 接続端子 | ||||
| 入力端子 | 1 × HDMI（Type A, 19ピン メス）、 1 × USB-C（Type C, 24ピン メス） | |||
| 出力端子 |
4 × HDMI（Type A, 19ピン メス） 1 × 光デジタル音声出力（S/PDIF） 1 × アナログ音声出力（RCA L/R） |
|||
| 制御ポート | 1 × RS-232（3ピン フェニックス端子）、1 × IR EXT（3.5mmステレオミニジャック） | |||
| 筐体・電源 | ||||
| 筐体材質 | 金属製 | |||
| カラー | ブラック | |||
| 寸法 | 220mm（幅）× 100mm（奥行）× 30mm（高さ） | |||
| 重量 | 590g | |||
| 電源仕様 |
入力：AC 100-240V 50/60Hz 出力：DC 12V / 1A（US/EUプラグ、CE/FCC/UL認証） |
|||
| 最大消費電力 | 5.5W | |||
| 動作温度 | 0°C ～ 40°C / 32°F ～ 104°F | |||
| 保管温度 | -20°C ～ 60°C / -4°F ～ 140°F | |||
| 相対湿度 | 20% ～ 90%（結露なきこと） | |||
| 推奨HDMIケーブル長 | ||||
| 映像解像度 | 8K / 4K@60Hz | 4K@30Hz | 1080P@60Hz | |
| HDMI IN/OUT | 8m（26ft） | 10m（32ft） | 15m（49ft） | |
| ※「Premium High Speed HDMI」ケーブルの使用を推奨 ※表記はHDMI入力・出力それぞれに対する推奨ケーブル長となります。 |
||||
| 注 意 事 項 | ||||
|
※本製品はお取り寄せ品につき、 ・納期は事前にメールまたはお電話にてご確認ください。 ・本製品は業務用・法人向け機器です。 ご購入前にご使用環境や接続予定の機器仕様をご確認ください。 ・取扱説明書は英語版のみのご提供となります。 ・すべてのHDMI機器との完全な互換性を保証するものではありません。 ・高温多湿、直射日光、振動の激しい場所での使用・保管はお避けください。 ・製品仕様や外観は予告なく変更される場合があります。 |
||||
| 保 証 条 件 | ||||
|
・ご購入日より1年間の自然故障保証付きです。 ・保証を受けるには購入履歴や納品書の提示が必要です。 ・落下・水没・改造等による故障は保証対象外です。 |
||||
| 付 属 品 | ||||
|
・本体 ×1台 ・12V / 1A ロッキング式電源アダプター ×1個 ・電源アダプター（ケーブル部） ×1本 ・赤外線リモコン ×1個 ・5V 赤外線受信ケーブル（1.5m） ×1本 ・3ピン（3.81mm）フェニックス端子（オス） ×1個 ・KM3×4 ネジ（取付用） ×4本 ・取付用金具（マウンティングイヤー） ×2個 ・英語版ユーザーマニュアル ×1 |
||||
| ダ ウ ン ロ ー ド | ||||
| 📥 DDC-YTWB-14-4K 英語マニュアルをダウンロード（PDF） | ||||
