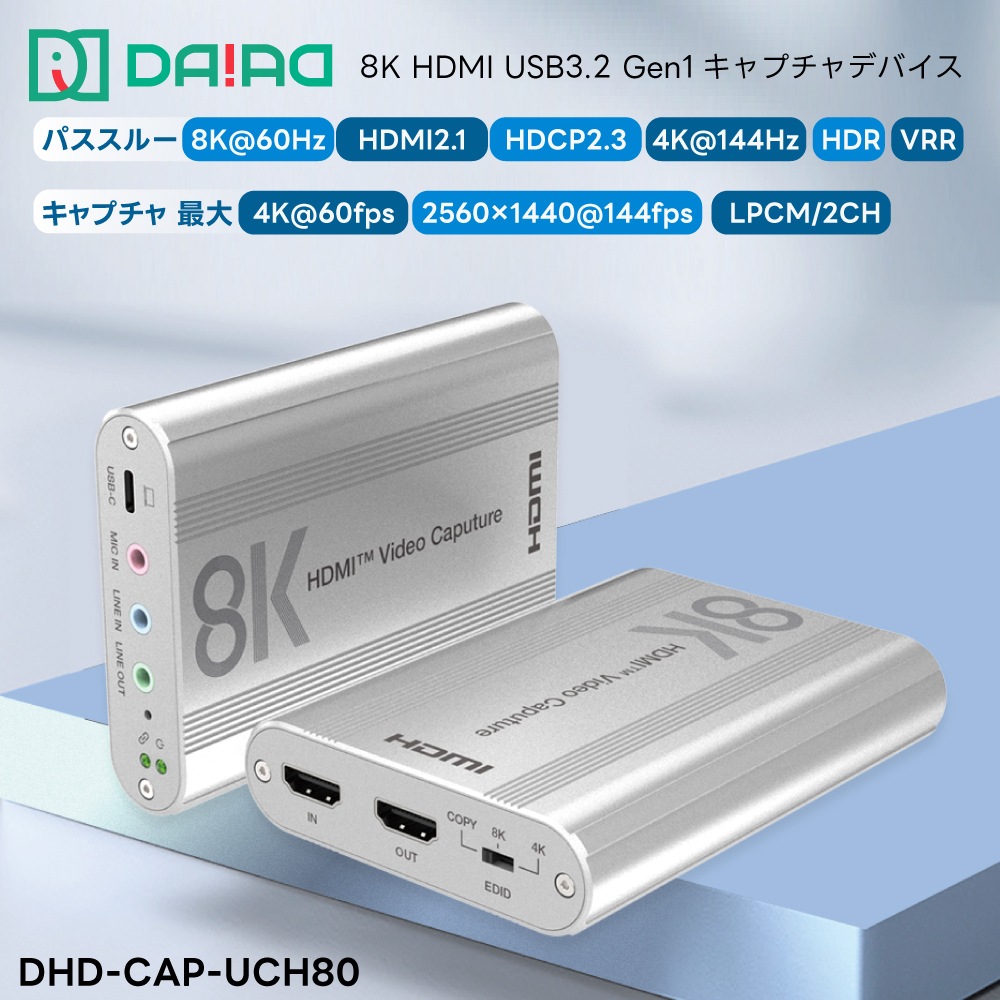

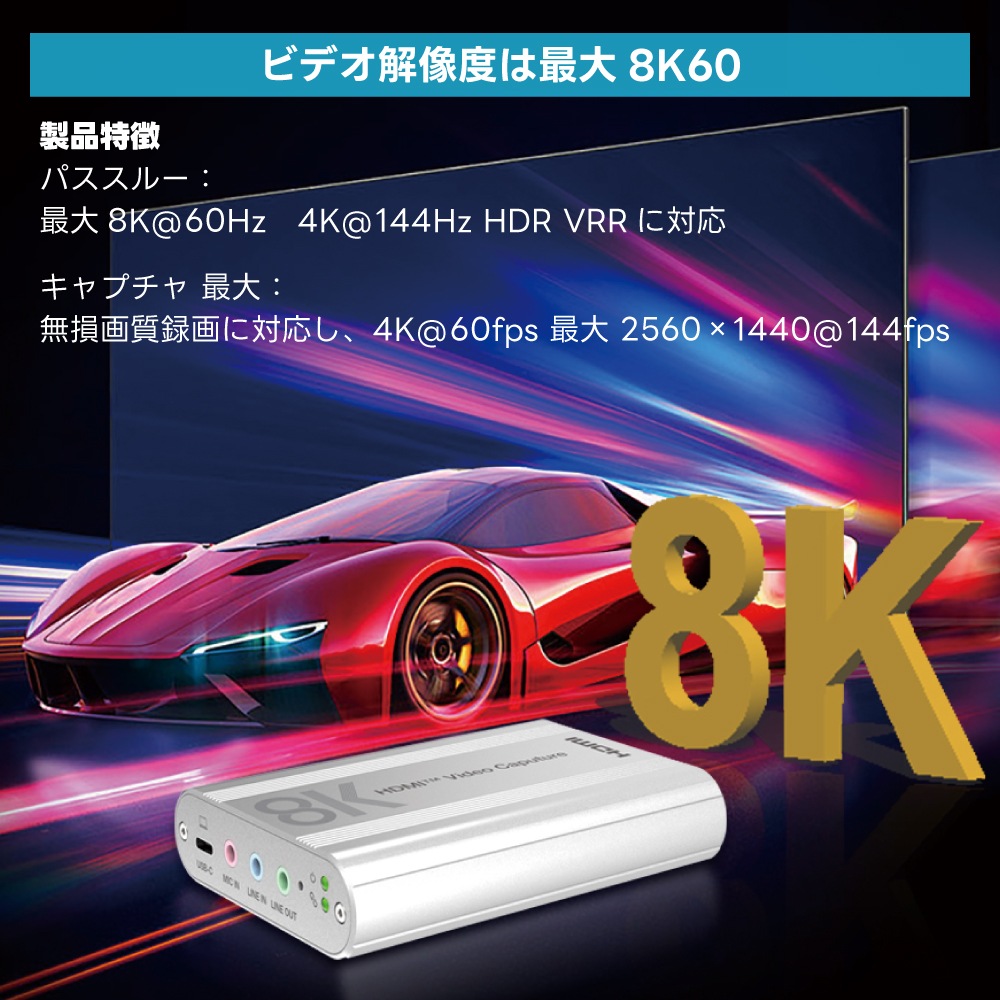

8K対応 HDMI to USB3.2 Gen1 キャプチャ 【パススルー最大：8K@60Hz 4K@144Hz VRR HDR】 → 【キャプチャ最大：4K@60fps / 2560×1440@144fps LPCM / 2CH】
24,980
円（税込）
在庫あり／あと 4個
【DAIAD公式】 | 日本国内ブランド
追随を許さない・HDMI機器の老舗
販売実績14年超！
埼玉より 12時までのご注文は即日発送いたします。
🚚最短「翌日お届け」！
直販ならでは安心の延長保証・電話サポート付き♪
■【直営サポート窓口】
電話：048-795-1598
IP電話：050-1009-6199
受付時間：13:00～17:30（平日のみ）
※HDMI・映像／音声トラブルに対応する専門店として：
映像が映らない、音が出ない、120Hz・eARC・HDCPで困ったときに、
用途・症状別に最適な方法をご案内いたします。
電話：048-795-1598
IP電話：050-1009-6199
受付時間：13:00～17:30（平日のみ）
※HDMI・映像／音声トラブルに対応する専門店として：
映像が映らない、音が出ない、120Hz・eARC・HDCPで困ったときに、
用途・症状別に最適な方法をご案内いたします。
商品紹介
本製品は、HDMI映像・音声信号をUSB 3.2 Gen1経由でパソコンに取り込み、
録画・配信・オンライン会議などに使用できる高性能HDMIキャプチャデバイスです。
最大 8K@60Hz / 4K@144Hz のHDMI入力および（表示用）出力に対応し、 UVC / UAC規格準拠のためドライバー不要で使用可能。 Windows・macOS・Linuxなど、複数のOS環境で安定して動作します。

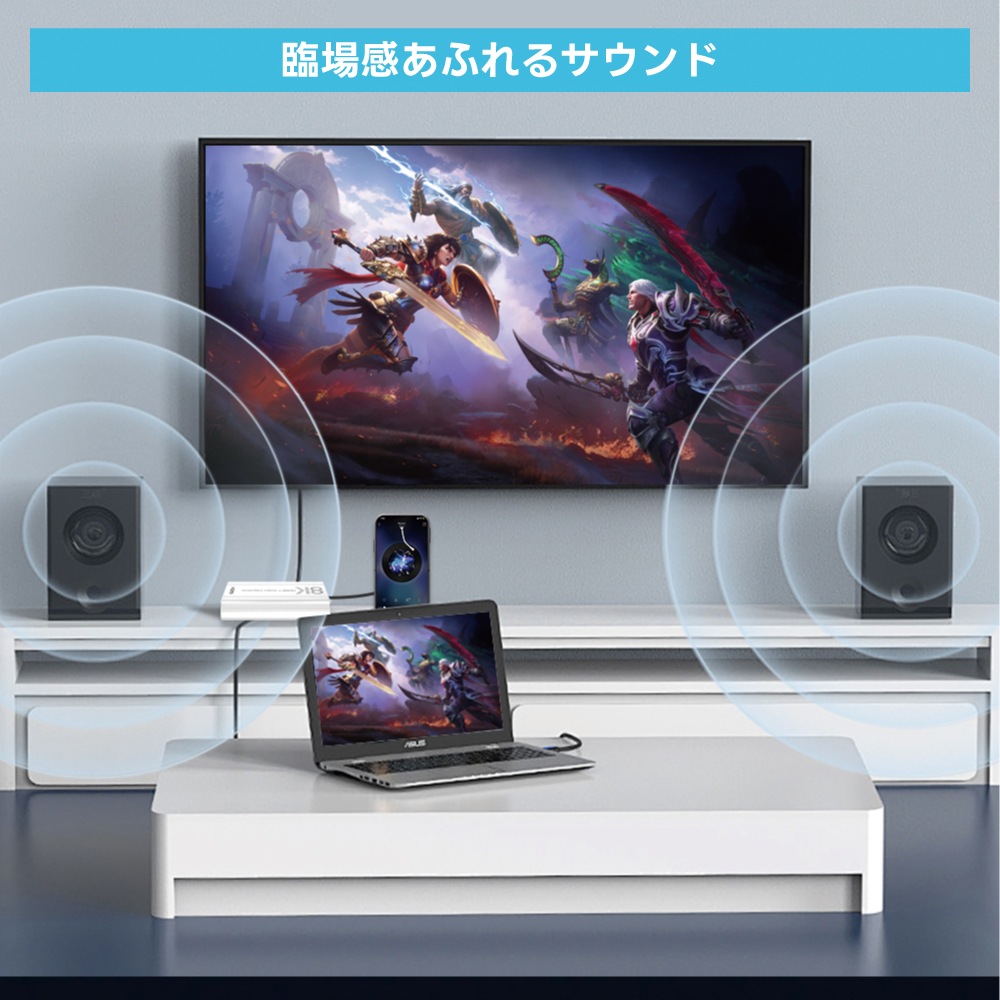

マイク入力・ライン入力・HDMI音声をミックスしてUSB出力できるため、 ゲーム配信・映像制作・ビデオ会議など幅広い用途に対応します。
最大 8K@60Hz / 4K@144Hz のHDMI入力および（表示用）出力に対応し、 UVC / UAC規格準拠のためドライバー不要で使用可能。 Windows・macOS・Linuxなど、複数のOS環境で安定して動作します。
マイク入力・ライン入力・HDMI音声をミックスしてUSB出力できるため、 ゲーム配信・映像制作・ビデオ会議など幅広い用途に対応します。

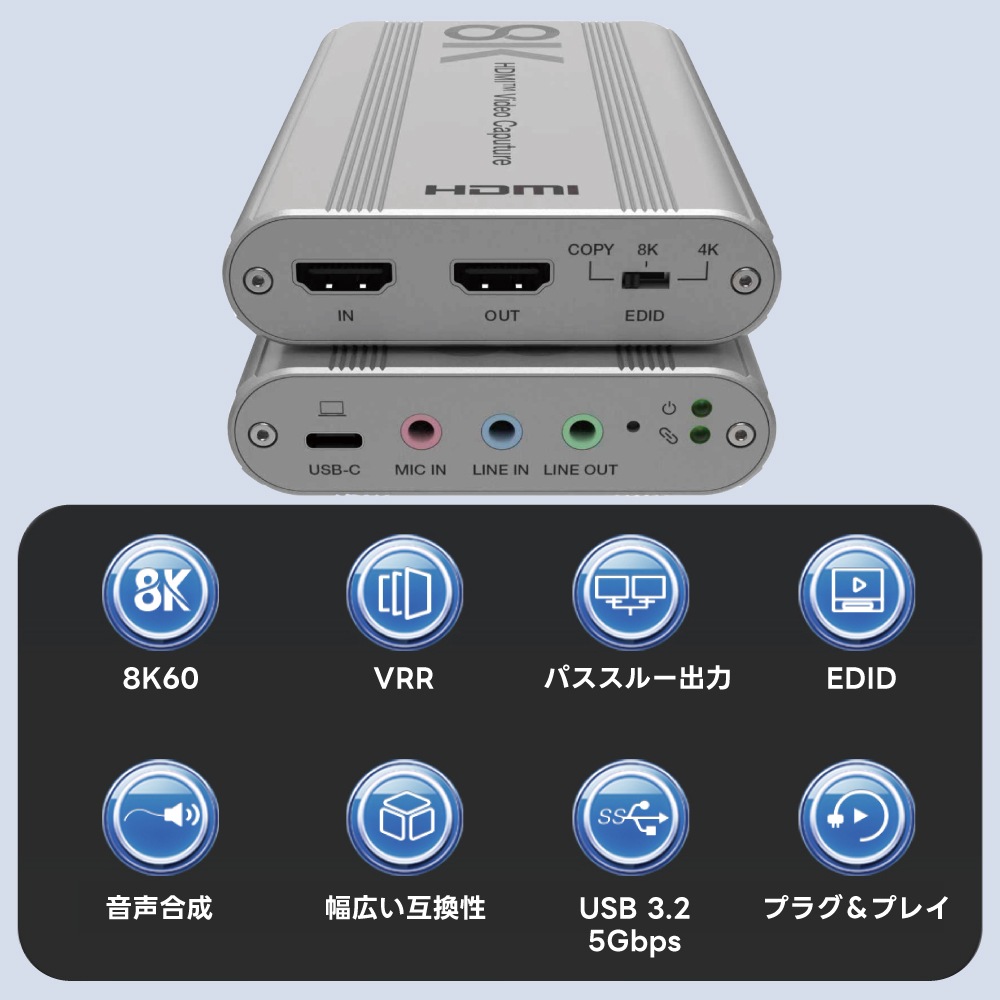

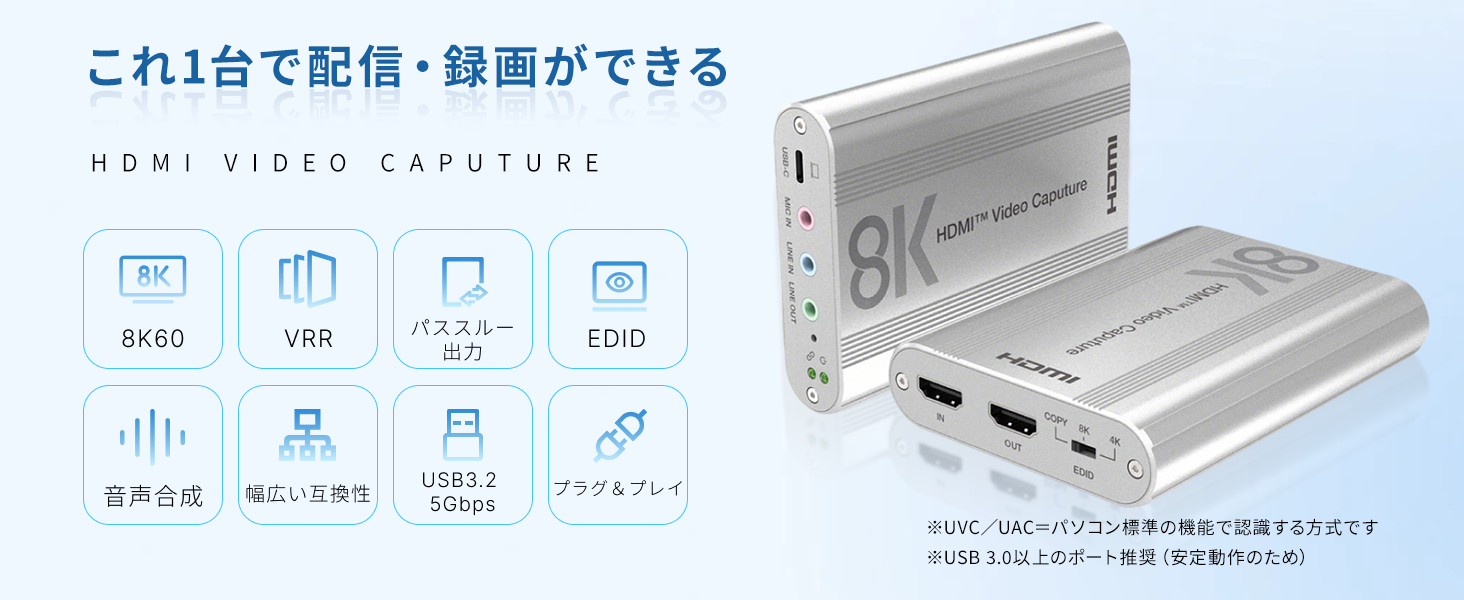

特長
- HDMI入力／（表示用）出力に対応（最大 8K@60Hz、4K@144Hz）

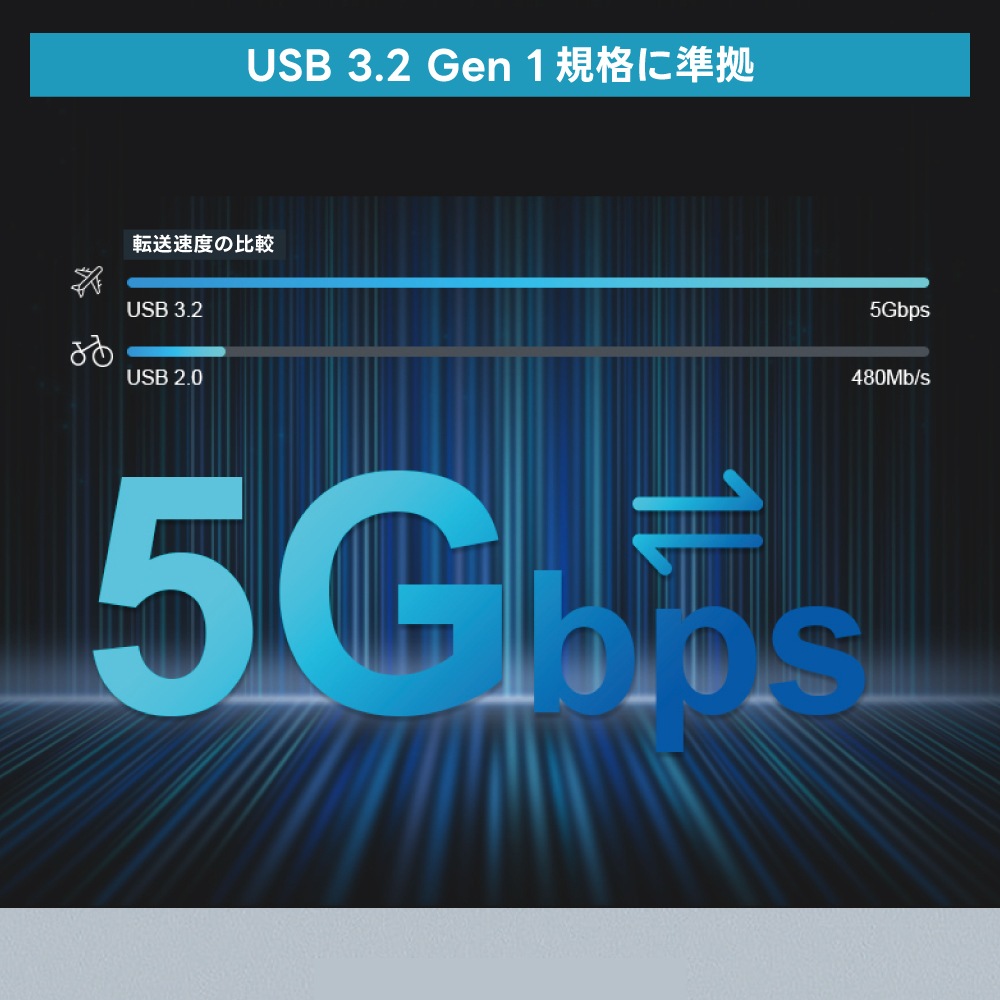

- USB 3.2 Gen1（最大5Gbps）による高速転送
- 最大 4K@60FPS、2560×1440@144FPS のキャプチャに対応
- YUY2 / NV12 / I420 / MJPEG など複数のUVCキャプチャ形式に対応
- HDMI音声／マイク入力／ライン入力をミックスしてUSB出力可能

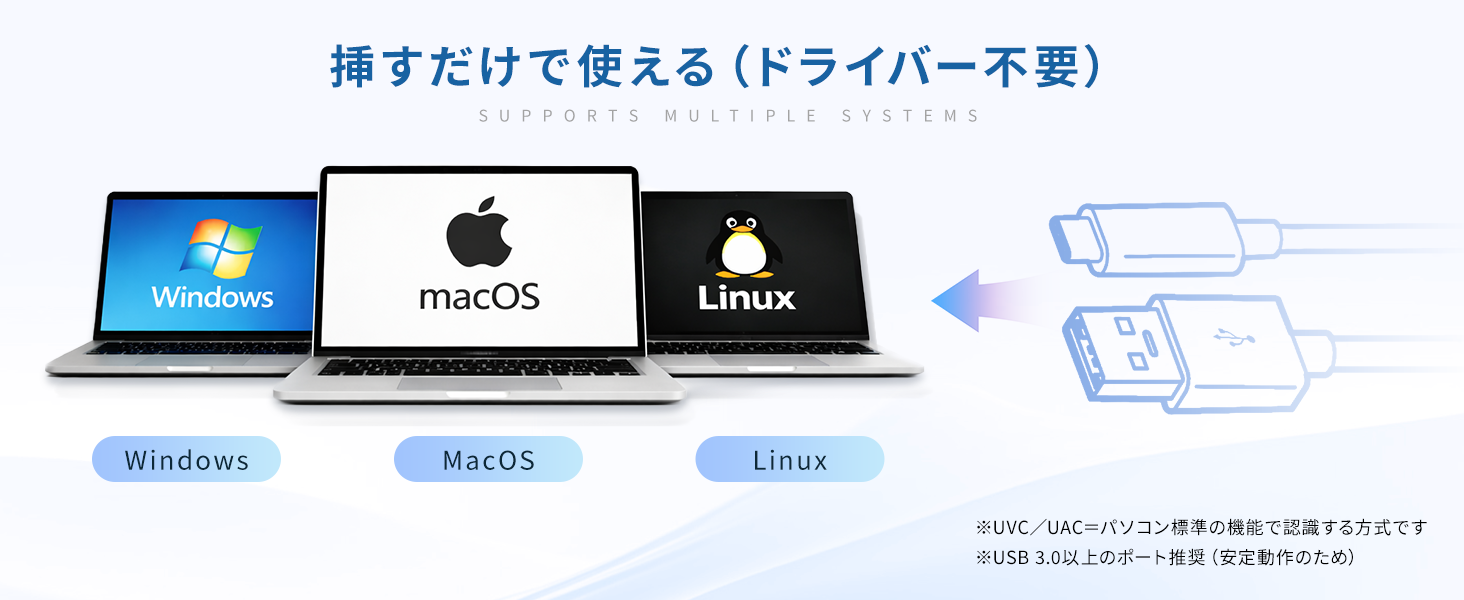

- UVC / UAC準拠、ドライバー不要（プラグ＆プレイ）
- Windows / macOS / Linux のマルチOS対応
使用シーン
- ゲーム機（PS5 / Xbox / Switch 等）のプレイ映像を録画・配信
- 高解像度PC画面のキャプチャによる配信・プレゼンテーション
- HDMI出力対応カメラをWebカメラとして利用
- Zoom / Microsoft Teams などのWeb会議での映像共有
- 教育・研修・オンライン授業・社内配信用途
対応デバイス
| カテゴリ | 対応内容 |
|---|---|
| 対応OS |
Windows 7 / 10 / 11 macOS 10.12 以上 Linux（UVC対応環境） |
| HDMI入力機器 （映像ソース） |
PlayStation 5 / PlayStation 4 Xbox Series X / Series S / Xbox One Nintendo Switch / Switch 2 HDMI出力対応PC・ノートPC HDMI出力対応ビデオカメラ／ミラーレスカメラ ブルーレイレコーダー／ストリーミング機器（例：Fire TV / Chromecast / Apple TV / Roku 等） |
| キャプチャ・配信ソフト |

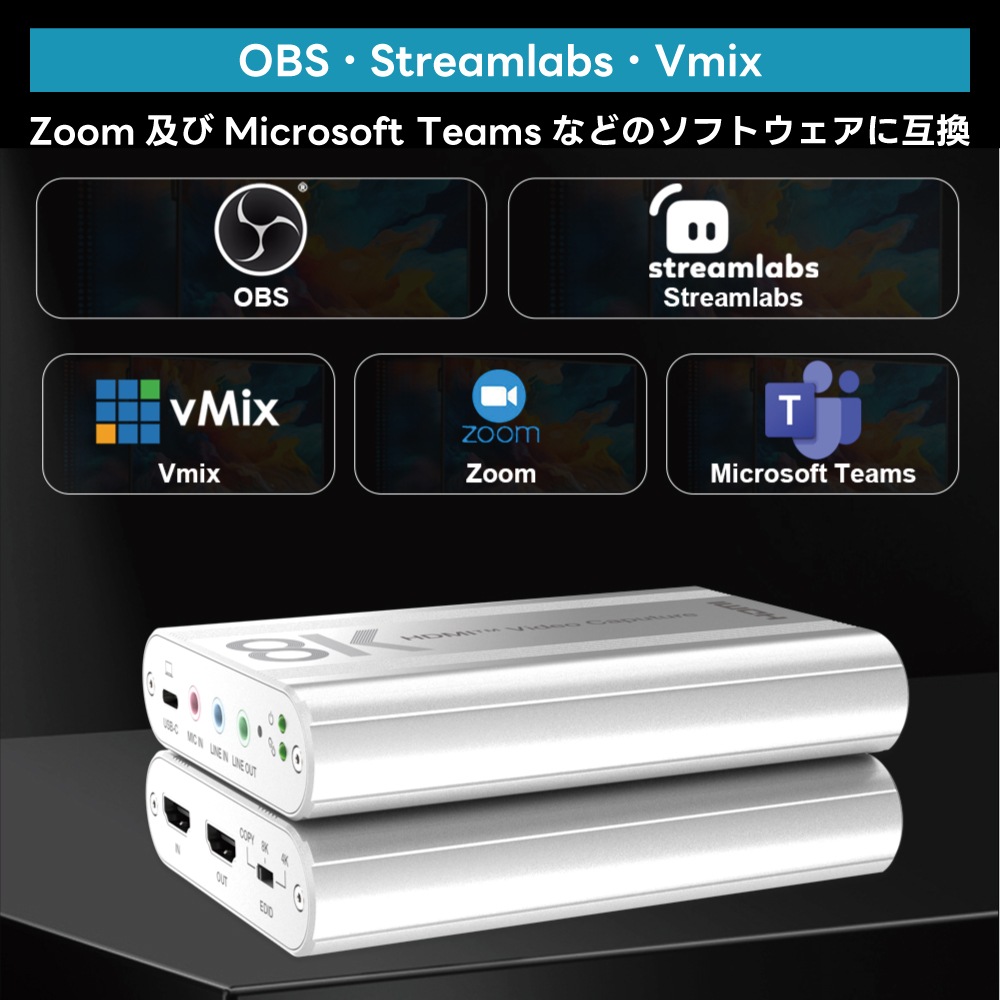

OBS Studio / Streamlabs OBS vMix Zoom / Microsoft Teams QuickTime Player（Mac） VLC / PotPlayer など |
| 映像仕様の違い（表示能力 と キャプチャ能力） | |
|---|---|
| 区分 | 対応内容 |
|
HDMI表示能力 （表示用出力） |
最大 8K@60Hz HDMI 2.1 / HDCP 2.3 対応 EDID 管理対応 最大 4K@144Hz HDR / VRR 対応 |
|
キャプチャ・録画能力 （USB出力） |
最大 4K@60fps 最大 2560×1440@144fps 音声：LPCM 2ch（ステレオ） のみ ※ HDMI表示（出力）性能と、USBキャプチャ・録画性能は異なります。 |

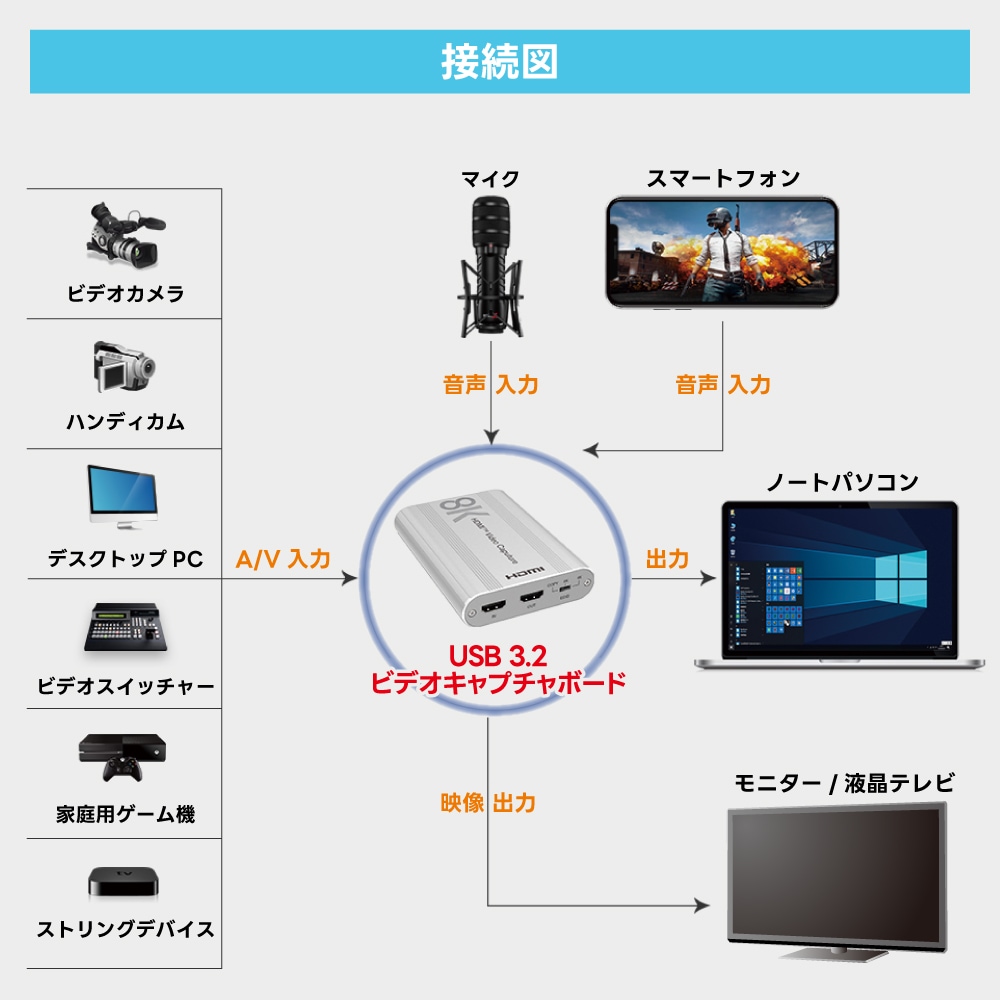

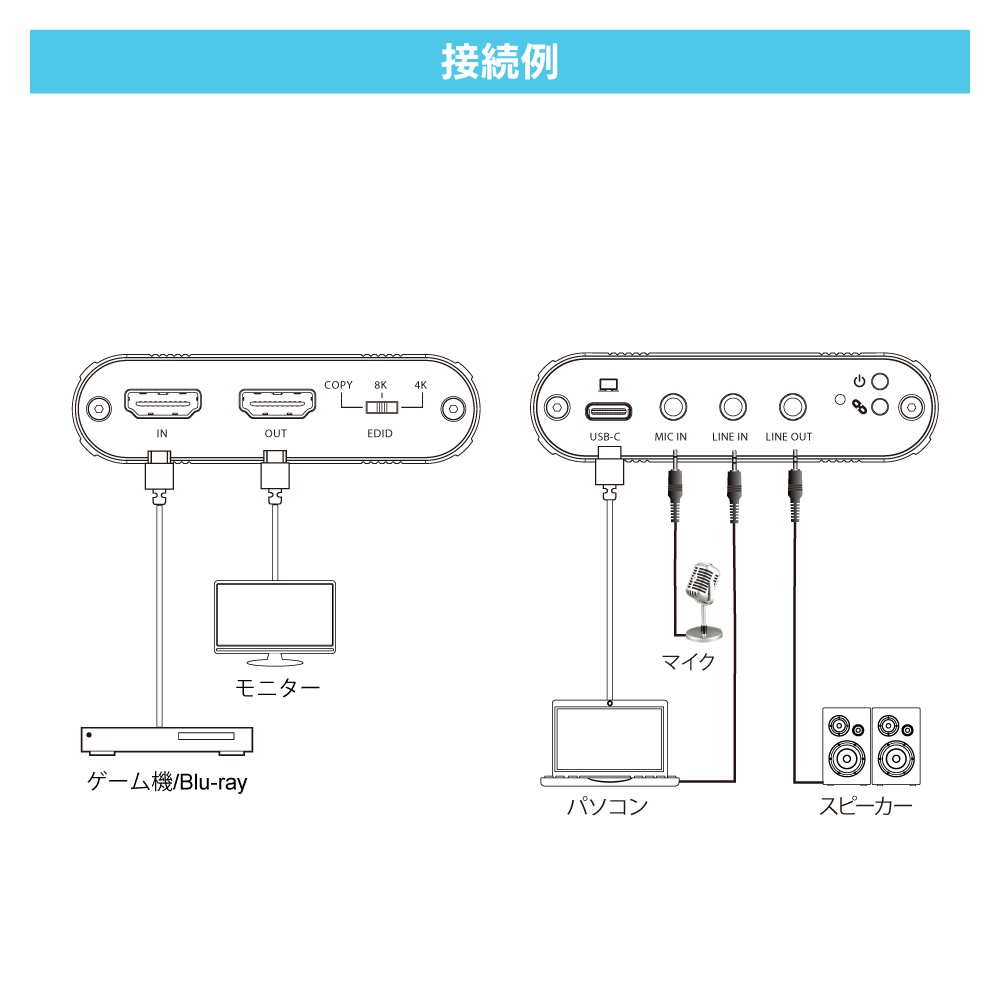

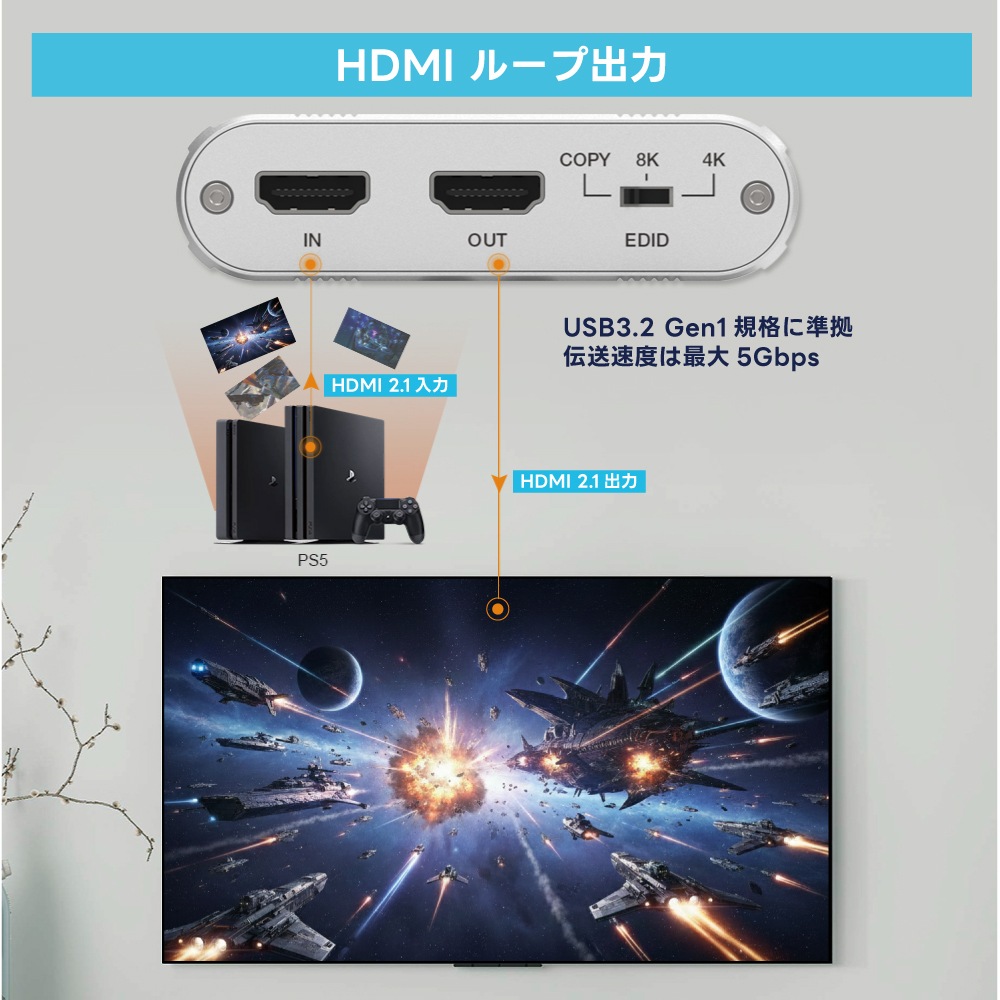

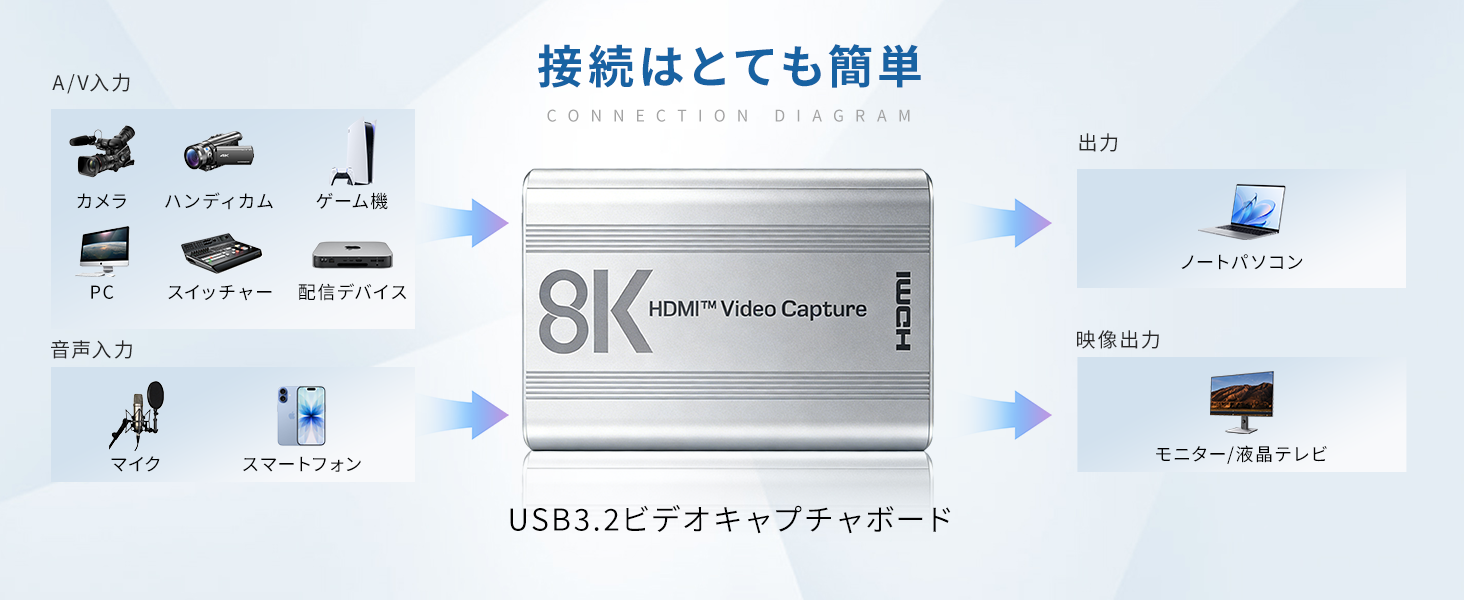

■ 接続構成（基本図）
| 機器 | 接続の流れ（図解） |
|---|---|
| 入力機器 | Fire TV / PS5 / ゲーム機 など |
|
DAIAD HDMI分配器 （HDCP保持・EDID安定） |
入力信号を安定分配し、音声フォーマットの誤判定・不安定動作を抑制します。 |
| 本キャプチャ機器 |
HDMI入力 → USBでPCへキャプチャ （キャプチャ音声：LPCM 2ch） |
| 出力機器 | TV / AVアンプ / サウンドバー（視聴用） |
| 録画・配信 | PC（OBS 等） |
※ HDMI出力側で視聴（Dolby Digital Plus〈Atmos含む〉等）を行いながら、USB側ではLPCM 2chでキャプチャします。
|
|
| キャプチャ機器の動作要件 | |||
|---|---|---|---|
| カテゴリ | 項目 | デスクトップPC | ノートPC |
| OS要件 | Windows（UVCプロトコル対応） | ||
| Apple MacOS：システムソフトウェア 10.12 以上 | |||
| MJPEG 4K60 | CPU | Intel Core i7-10xxx 以上 | Intel Core i9-9xxx 以上 |
| RAM | 8GB（デュアルチャネル） | 8GB（デュアルチャネル） | |
| GPU | NVIDIA GeForce GTX 1650 以上 | NVIDIA GeForce GTX 1650 以上 | |
| NV12 / I420 4K30 | CPU | Intel Core i5-6xxx 以上 | Intel Core i7-7700HQ 以上 |
| RAM | 8GB（デュアルチャネル） | 8GB（デュアルチャネル） | |
| GPU | NVIDIA GeForce GTX 1060 以上 | NVIDIA GeForce GTX 1050Ti 以上 | |
| 製 品 仕 様 | ||||
|---|---|---|---|---|
| 品番 | DHD-CAP-UCH80 | |||
| ブランド | DAIAD / ダイアド | |||
| HDMI規格 | HDMI 2.1 | |||
| HDCP規格 | HDCP 2.3 | |||
| 映像帯域幅 | 48Gbps | |||
| 対応解像度（HDMI入力） | 最大 8K@60Hz / 4K2K@144Hz | |||
| キャプチャ（UVC出力） | 最大 4K@60fps / 2560×1440（WQHD）@144fps（圧縮転送） | |||
| USB-C 転送速度 | USB 3.2 Gen 1 規格、最大 5Gbps（ギガビット／秒） | |||
| カラー深度 | 8 / 10 / 12-bit | |||
| 色空間 | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 | |||
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG | |||
| EDID |
EDID設定モード： COPY：HDMIループ出力先のEDIDをコピー（映像＋2.0ch LPCM音声） 「接続している出力機器に合わせて自動調整」 8K：固定EDID（8K HDR／2.0ch LPCM） 4K：固定EDID（4K60Hz 4:4:4 HDR／2.0ch LPCM） ※ 各モードとも音声は LPCM 2ch 出力です。Dolby Digital／DTSなどマルチチャンネル音声は非対応。 ※ いずれのモードでも、キャプチャ音声はステレオ（LPCM 2ch）のみです。 |
|||
| オーディオフォーマット |
HDMI入出力： 最大チャンネル数：8チャンネル サンプリングレート：32kHz / 44.1kHz / 48kHz / 88.2kHz / 96kHz / 176.4kHz / 192kHz ビットストリーム：標準およびハイディフィニション USB 音声フォーマット： 最大チャンネル数：2チャンネル サンプリングレート：44.1kHz / 48kHz ビットストリーム：なし |
|||
| ESD保護 | IEC 61000-4-2: ±8kV（接触放電）, ±4kV（人体モデル） | |||

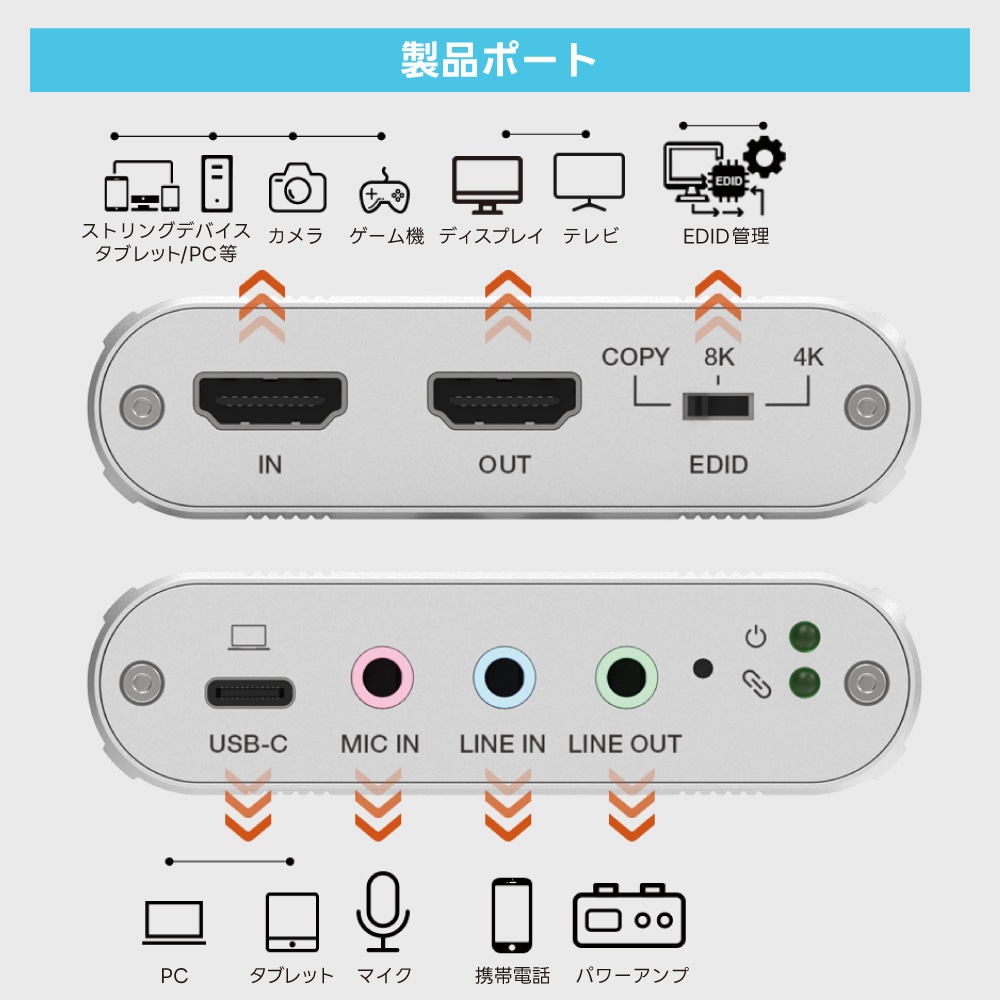

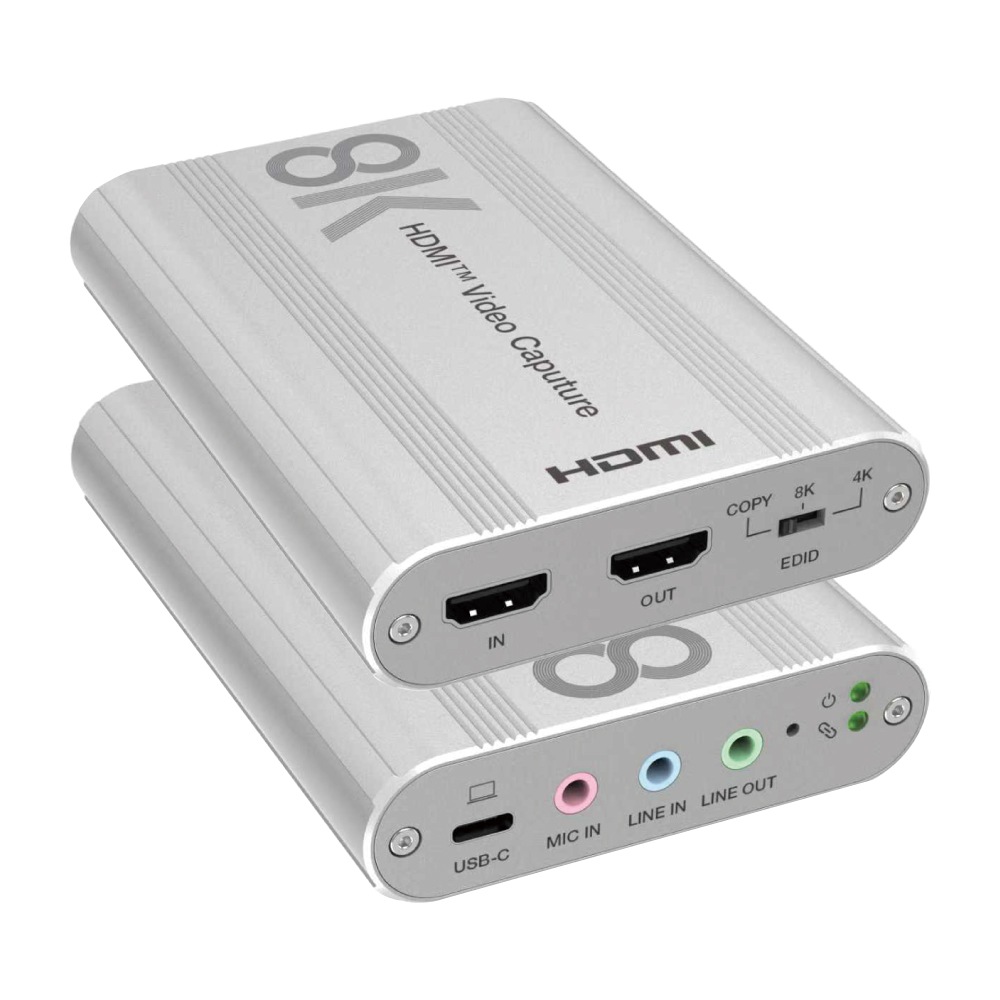

| ■ 接続端子 | ||||
| 入力端子 |
HDMI IN ×1（Type A、19ピン メス） マイク入力 ×1（3.5mmミニジャック） LINE IN ×1（3.5mmミニジャック） |
|||
| 出力端子 |
HDMI 出力 ×1（Type A、19ピン メス） LINE 出力 ×1（3.5mmミニジャック） USB-C ×1（Type-Cポート メス） |
|||
| ■ 筐体・電源 | ||||
| 筐体材質 | アルミニウム | |||
| カラー | シルバー | |||
| 寸法 | 114mm（幅）× 82mm（奥行）× 22mm（高さ） | |||
| 重量 | 180g | |||
| 電源仕様 | USB電源供給 | |||
| 最大消費電力 | 5.8W | |||
| 動作温度 | 0～40°C / 32～104°F | |||
| 保存温度 | -20°C ～ 60°C / -4°F ～ 140°F | |||
| 動作湿度 | 20％～80％（相対湿度、結露なきこと） | |||
| 保存湿度 | 10％～90％（相対湿度、結露なきこと） | |||
| HDMI入力対応解像度 |
8K UHD： 7680×4320p@60 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz 5K： 5120×2160p@60 / 50Hz 4K UHD（3840×2160 / 4096×2160）： 3840×2160p@120 / 100 / 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz 4096×2160p@120 / 100 / 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz Full HD（1080）： 1920×1080p@120 / 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz 1920×1080i@60 / 59.94 / 50Hz HD（720）： 1280×720p@60 / 59.94 / 50Hz SD： 720×480p@59.94Hz（480p） / 720×480i@59.94Hz（480i） 720×576p@50Hz（576p） / 720×576i@50Hz（576i） 640×480p60Hz / 800×600p60Hz / 1024×768p60Hz / 1280×1024p60Hz / 1360×768p60Hz / 1440×900p60Hz / 1440×1050p60Hz / 1600×1200p60Hz |
|||
| 対応UVCキャプチャ形式と最大フレームレート |
NV12 / I420（YUV 4:2:0）… 軽量・標準的な配信用形式： 3840×2160@30FPS以下, 2560×1440@60FPS以下 1920×1080@120FPS以下, 1280×720@120FPS以下 720×576@50FPS以下, 720×480@60FPS以下 640×480@60FPS以下 YUY2（YUV 4:2:2）… 非圧縮・高画質形式： 2560×1440@60FPS以下, 1920×1080@60FPS以下 1280×720@120FPS以下, 720×576@50FPS以下 720×480@60FPS以下, 640×480@60FPS以下 MJPG（Motion JPEG）… JPEG圧縮映像、4K高フレームレート対応： 3840×2160@60FPS以下, 2560×1440@120FPS以下 1920×1080@120FPS以下, 1280×720@120FPS以下 720×576@50FPS以下, 720×480@60FPS以下 640×480@60FPS以下 ※ @120FPS以下 は「その解像度で最大120fpsまで選択可能」という意味です。 入力信号が60Hzの場合、録画が自動で120fpsになるわけではありません。 ※ 実際のフレームレートはPC性能・USB帯域・ソフト設定により変動します。 |
|||
| ご 使 用 上 の 注 意 事 項 | ||||
|---|---|---|---|---|
|
■ 音声仕様について ・各EDIDモードとも、音声出力は LPCM 2ch（ステレオ） のみ対応しています。 ・Dolby Digital / DTS / Dolby Atmos などのマルチチャンネル音声には対応していません。 ・音割れやノイズが発生する場合は、入力機器側の音声出力設定を LPCM / 2ch に変更してください。 ■ キャプチャ設定について ・本製品の使用には、キャプチャソフト（OBS 等）およびパソコン側での設定作業が必要です。 ・ソフトウェア設定やOS設定に関するサポートは サポート対象外 となります。 ・実際のキャプチャフレームレートは、PC性能・USB帯域・使用ソフト により変動します。 ■ 映像・接続条件について ・HDMI 2.1対応機器の性能を十分に活かすため、ウルトラハイスピードHDMIケーブルの使用を強く推奨します。 ・VRR / HDR / 4K@144Hz などの機能を使用するには、入力機器・出力機器・ケーブルがすべて対応している必要があります。 ・接続後に映像ノイズや不安定な動作が発生する場合、再起動、再接続、再設定で改善する場合があります。 ・HDMI入力信号にHDCP（著作権保護）が有効な場合、キャプチャできないことがあります。 ・その際は、DAIAD製HDMI分配器との併用を推奨いたします。 | ||||
| 保 証 条 件 | ||||
|
・ご購入日より 1年間の自然故障保証が付属します。 ・保証を受ける際は、購入履歴または納品書のご提示が必要です。 ・落下、水没、改造、誤使用による故障は保証対象外となります。 ■ 互換性・返品について： ・本製品はすべてのHDMI機器との完全な互換性を保証するものではありません。 ・互換性を理由とした返品送料はお客様元払いとなりますので、予めご了承ください。 ・ご不明点はご購入前にお問い合わせください。 ■ トラブル発生時： ・問題が解決しない場合は、入力機器／出力機器のメーカー名・型番・症状を明記のうえご連絡ください。 |
||||
| 付 属 品 | ||||
|
・本体 ×1 ・USB-Cケーブル ×1 ・日本語／英語版 ユーザーマニュアル ×各1 |
||||
| マ ニ ュ ア ル | ||||
| 📄 DHD-CAP-UCH80.pdf 英語版マニュアルをダウンロード | ||||
| よくある症状 | 原因・対処 |
|---|---|
| 映像が映らない | HDCP有効・解像度不一致。→ EDID切替・解像度固定・分配器併用推奨 |
| 音割れ・雑音 | Dolby系音声とLPCM切替が原因。→ LPCM 2ch 固定 |
|
HDMI分配器併用で 改善しやすい症状 |
EDID / HDCP再交渉・Atmos視聴＋安定キャプチャ 推奨：DAIAD HDMI分配・安定化機器 ▶ DHD-DSP14-8K 購入はこちら |
