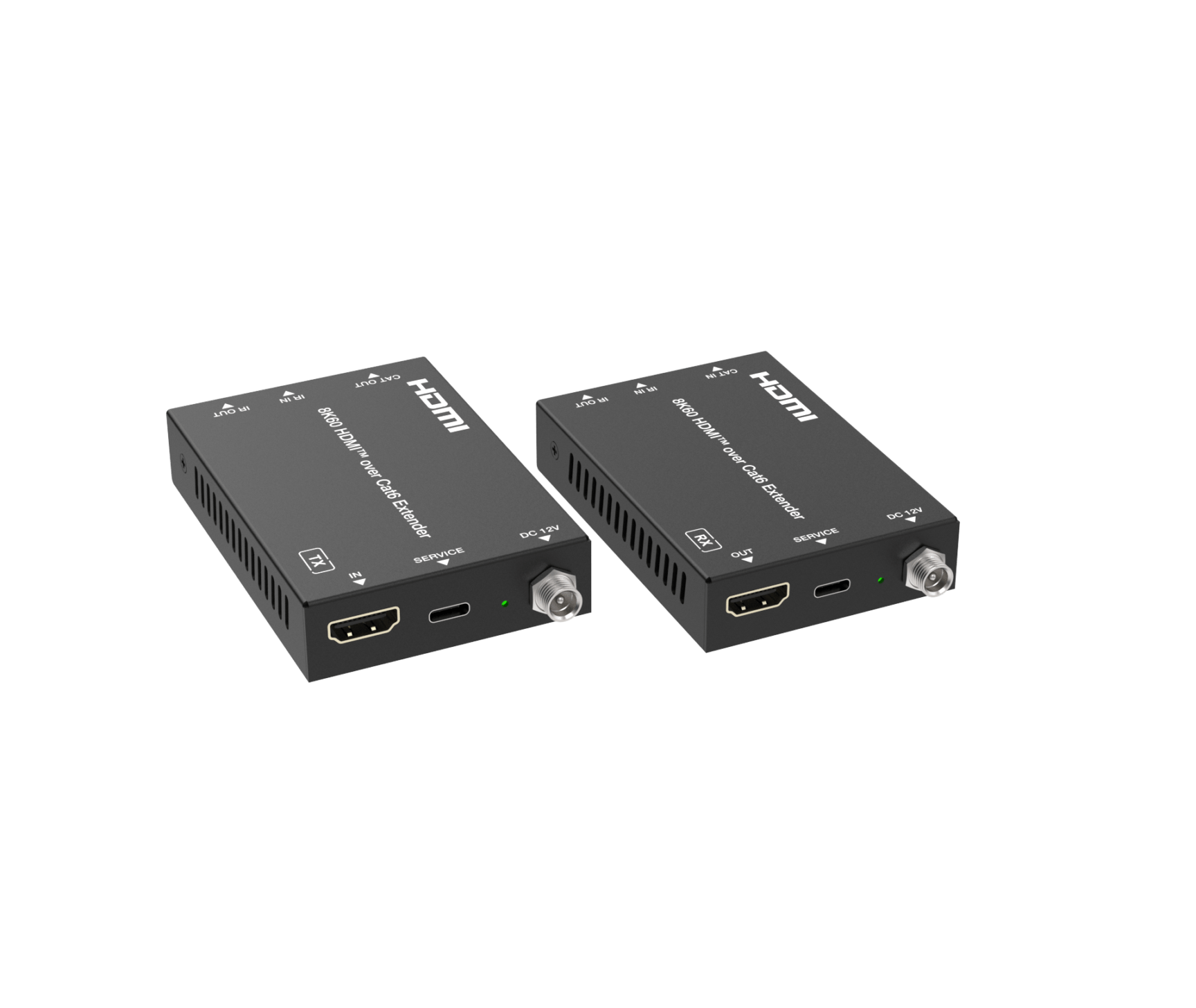

DAIAD DHD-Y8K-50M は、HDMI映像・音声信号をCAT6ケーブル1本で最大約50mまで長距離伝送できる、 8K60Hz / 4K120Hz対応 HDMI延長器です。

HDMIケーブルだけでは届きにくいテレビ、モニター、プロジェクター、会議室、店舗、展示会などの環境で、 送信機（TX）と受信機（RX）をCAT6ケーブルで接続し、離れた場所へHDMI信号を伝送できます。

HDMI2.1、HDCP2.3、48Gbps FRLに対応し、8K60Hz、4K120Hz、VRR、ALLM、HDR10+、Dolby Vision、 Dolby Atmos、DTS:Xなどの高性能AV信号をパススルーできる上位仕様モデルです。

■ HDMI2.1 / 48Gbps FRL対応
48Gbps FRLおよび18Gbps TMDSに対応し、8K60Hz、4K120Hzなどの高帯域映像信号を伝送できます。

■ CAT6ケーブル1本で最大約50m延長
送信機と受信機をCAT6ケーブルで直接接続することで、HDMI信号を最大約50mまで延長できます。

■ 8K60Hz / 4K120Hz / 4K144Hz対応
8K60Hz、4K120Hz、4K144Hz、1080p240Hzなど、ゲーミング・高性能AV環境で求められる高解像度・高リフレッシュレート信号に対応します。

■ VRR / FVA / ALLM対応
PS5、ゲーミングPC、4K120Hz対応モニターなど、可変リフレッシュレートや低遅延モードを利用する環境にも適しています。

■ HDR10+ / Dolby Vision / HLG対応
HDR10、HDR10+、Dolby Vision、HLGのパススルーに対応し、対応機器同士の構成で高画質映像を伝送できます。

■ Dolby Atmos / DTS:X対応
Dolby Digital Plus、Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:Xなどの音声フォーマットをパススルーできます。

■ PoC給電対応
送信機または受信機のどちらか一方に電源を接続すれば、もう一方へCAT6ケーブル経由で給電できます。

■ 双方向IR対応
付属IRケーブルを使用することで、離れた場所にある再生機器や表示機器をリモコン操作できます。

一般的な安価HDMI延長器は、1080p映像の簡易延長を目的とした商品が多く、 4K120Hz、8K60Hz、VRR、HDR、Dolby Atmosなどの高帯域信号には対応していない場合があります。 本製品は、ゲーミング・ホームシアター・法人設備など、より高性能な映像音声環境に向けた延長器です。

■ PS5 / ゲーミングPCの4K120Hz環境
ゲーム機やPC本体をラック側に置き、4K120Hz対応テレビ・モニターを離れた場所へ設置したい場合に適しています。

■ ホームシアター / プロジェクター配線
AVラックと大型テレビ、プロジェクター、スクリーン周辺の距離がある環境で、長尺HDMIケーブルの代わりにCAT6で配線できます。

■ 会議室 / オフィス / 学校設備
PCや会議端末の映像を、離れた大型モニターやプロジェクターへ出力する常設配線に適しています。

■ 店舗 / ショールーム / デジタルサイネージ
受付、売場、展示スペースなど、再生機器と表示機器が離れている環境で、高画質な販促映像を伝送できます。

■ 展示会 / イベント / 法人設備
操作卓、再生機器、展示モニターの距離が離れる設営環境や、長距離HDMI配線が必要な設備導入におすすめです。

〖基本接続例〗

[ HDMIソース機器 ]
PS5 / ゲーミングPC / Blu-ray / レコーダー / メディアプレーヤー
        │
        │ HDMIケーブル
        ▼
[ 送信機 TX：HDMI IN ]
        │
        │ CAT6ケーブル
        │ 最大約50m
        ▼
[ 受信機 RX：HDMI OUT ]
        │
        │ HDMIケーブル
        ▼
[ テレビ / モニター / プロジェクター ]

〖PoC給電〗
TXまたはRXのどちらか一方に電源を接続すれば、
もう一方へCAT6ケーブル経由で給電できます。

〖IR制御〗
付属IRケーブルを使用することで、
離れた場所からリモコン操作が可能です。


EDIDとは、テレビ・モニター・AV機器などが「どの解像度・音声形式に対応しているか」を入力機器へ伝える情報です。

本製品の初期EDIDは 4K60 4:4:4 SDR 2CH です。また、受信機（RX）側に接続された表示機器のEDIDをコピーする仕様があります。

8K60Hz、4K120Hz、VRR、Dolby Atmosなどを使用する場合は、接続機器・ケーブル品質・設定・EDID/HDCP交渉により動作が異なる場合があります。

• 8K60 HDMI Extender 送信機（TX） ×1
• 8K60 HDMI Extender 受信機（RX） ×1
• IR Blaster Cable 1.5m ×1
• IR Wideband Receiver Cable 1.5m ×1
• 12V/1A 電源アダプター ×1
• 取付金具 ×4
• 取付ネジ KM3×4 ×8
• 取扱説明書 ×1

■ 動作および互換性について
本製品はHDMI信号をCAT6ケーブルで長距離伝送する延長器です。映像・音声信号を生成、補正、録画する機器ではありません。

■ 高帯域信号について
8K60Hz、4K120Hz、VRR、HDR、Dolby Vision、Dolby Atmosなどの動作は、 再生機器・表示機器・AV機器・HDMIケーブルの対応状況に依存します。 CAT6ケーブルはストレート結線・直接接続を前提とし、品質や長さ、施工状態により安定性が変わる場合があります。

■ CAT6ケーブル接続について
CAT6ケーブルはストレート結線でご使用ください。クロス結線、ルーター、ハブ、スイッチングハブ経由では使用できません。

■ 壁内配線・中継について
壁内配線、LANコンセント、中継コネクター、古いLANケーブル、施工状態により、8K60Hzや4K120Hzが安定しない場合があります。

■ EDIDについて
初期EDIDは4K60 4:4:4 SDR 2CHです。接続構成により、解像度・音声フォーマット・HDR・VRRなどの認識が変わる場合があります。

■ 著作権保護（HDCP）について
HDCPで保護された映像コンテンツは、接続機器すべてのHDCP対応状況により表示可否が変わります。HDCP解除を目的とした保証・サポートは行っておりません。

詳しい接続方法、端子説明、IRケーブルの接続方法については、取扱説明書をご確認ください。
