DP／HDMIの4方式変換を1台に集約
DP→DP、DP→HDMI、HDMI→DP、HDMI→HDMIの4種類の接続方式に対応。 入力・出力は、それぞれDisplayPortまたはHDMIのいずれか一方を使用します。
DisplayPort HDMI 4方式変換・音声分離器 光デジタル・3.5mm EDID対応 DAIAD DHDP-CVC11A-DP8K
9,980
円（税込）
在庫あり／あと 10個
【新商品】DAIADの新モデルが登場しました
最新の接続環境に対応した、新しい選択肢
DAIADでは、実際の接続環境やお客様から寄せられるご相談をもとに、使いやすさ・接続性・安定性を重視した製品開発を進めています。
本製品は、これからの映像・音声環境をより快適にお使いいただくための新モデルです。
新しい機器構成や用途をご検討中のお客様にもおすすめです。
本製品は、これからの映像・音声環境をより快適にお使いいただくための新モデルです。
新しい機器構成や用途をご検討中のお客様にもおすすめです。
現在、メーカー側でも半導体チップ不足の影響により、生産・供給が不安定な状況が続いております。
次回ロットについては、入荷時期および入荷数量ともに現時点では未定となっております。
ご購入をご検討中のお客様は、在庫があるうちにお早めにご検討ください。
次回ロットについては、入荷時期および入荷数量ともに現時点では未定となっております。
ご購入をご検討中のお客様は、在庫があるうちにお早めにご検討ください。
価格改定について
為替変動（円安）に加え、半導体チップ・各種部材の仕入価格上昇などの影響により、販売価格を改定しております。
安定した製品供給と品質維持のため、何卒ご理解くださいますようお願い申し上げます。
安定した製品供給と品質維持のため、何卒ご理解くださいますようお願い申し上げます。
商品紹介
DHDP-CVC11A-DP8Kは、DisplayPortとHDMIの映像信号を4つの接続方式で変換しながら、
光デジタルまたは3.5mmアナログ音声を取り出せる、1入力1出力の映像変換・音声分離器です。
DP→DP、DP→HDMI、HDMI→DP、HDMI→HDMIの4方式に対応し、
映像端子が混在するPC・モニター・テレビ・AV機器の接続を1台でまとめやすくします。
さらにTV／Bitstream／2CHのEDID切替を搭載。映像変換だけでなく、
接続する表示機器や音響機器に合わせた音声構成にも対応します。
掲載仕様について
本ページの対応規格、解像度、HDR、音声形式などはマニュアル記載内容を基準に掲載しています。 すべての接続機器との組み合わせでの動作を保証するものではありません。
この商品を選ぶ強い理由
DP入力時は最大8K30Hz・4K120Hz
DisplayPort入力時は、DPまたはHDMIへ最大8K30Hz・4K120Hzで出力可能。 HDMI入力時の最大解像度は4K60Hzです。
光デジタル・3.5mm音声を分離
DP／HDMI映像を表示しながら、OPTICAL OUTまたは3.5mm L/R OUTから音声を取り出せます。
EDIDを3モードから選択
TV、Bitstream、2CHの3種類のEDID設定を搭載。 表示機器や音響機器に合わせて音声構成を選択できます。
HDR・マルチチャンネル音声対応
HDR、HDR10、HDR10+、Dolby Vision、HLGのパススルーに対応。 DP／HDMI映像出力側では各種マルチチャンネル音声にも対応します。
PC・AV・業務環境をつなぎやすい
DisplayPort中心のPC環境とHDMI中心のテレビ・AV環境が混在する構成や、 音声を別系統へ取り出したい接続に活用できます。

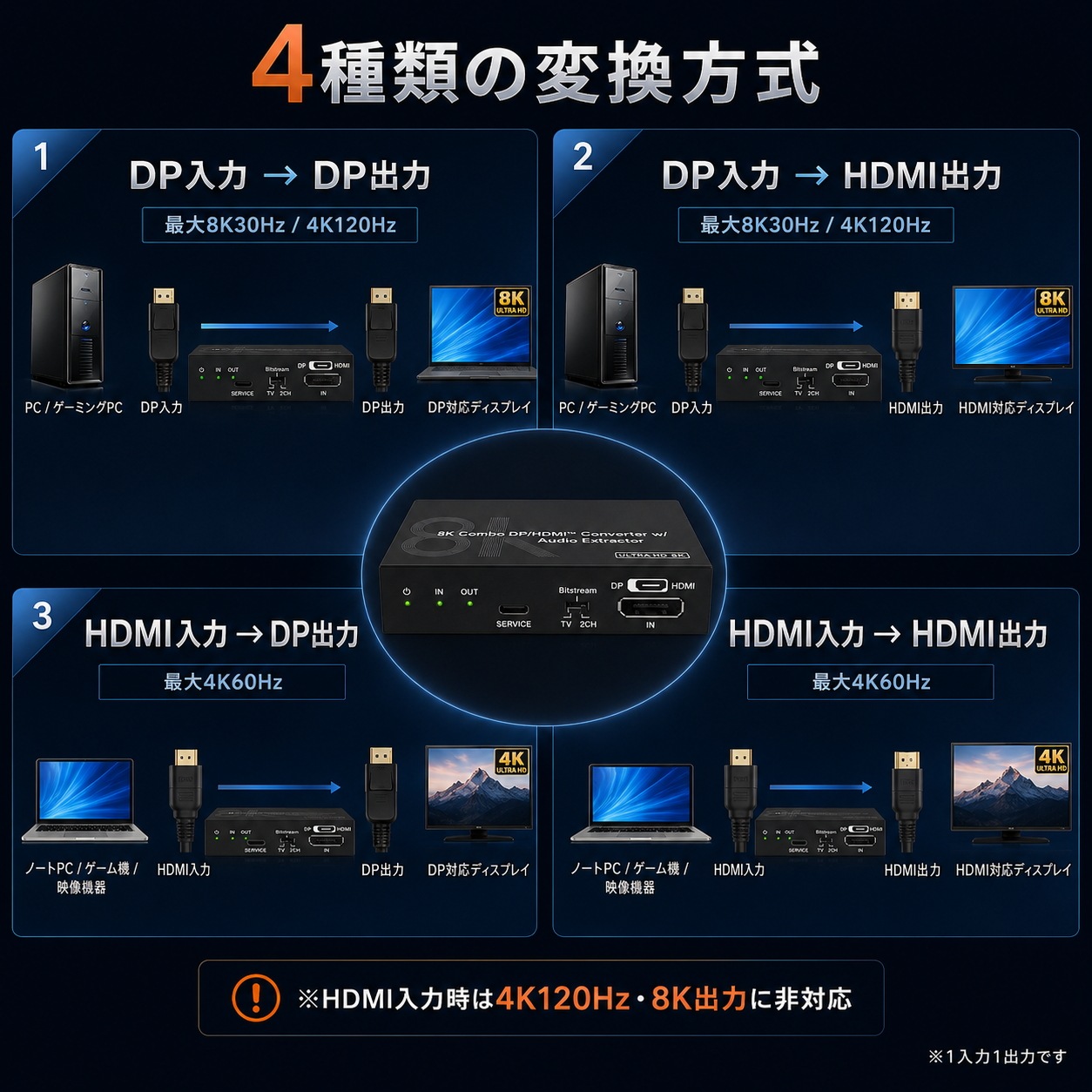

4種類の変換方式
| 入力 | 映像出力 | 最大解像度 |
|---|---|---|
| DisplayPort | DisplayPort | 8K30Hz／4K120Hz |
| DisplayPort | HDMI | 8K30Hz／4K120Hz |
| HDMI | DisplayPort | 4K60Hz |
| HDMI | HDMI | 4K60Hz |
入力方式による上限の違い
4K120Hz・8K30HzはDisplayPort入力時の対応仕様です。 HDMI入力時は最大4K60Hzです。
使用シーン
DP出力PC → HDMIテレビ／モニター
DisplayPort出力搭載PCをHDMI入力のテレビやモニターへ接続したい環境に。
DP出力PC → DPモニター＋音声分離
DisplayPort映像をそのまま表示しながら、音声だけを別系統へ取り出したい場合に。
HDMI出力機器 → DPモニター
HDMI出力機器をDisplayPort入力のモニターへ接続する構成に。
映像はモニター、音声はAVアンプへ
映像をDP／HDMIへ出しながら、OPTICAL OUTから音声を分離できます。
音声出力のないモニター＋外部スピーカー
3.5mm L/R OUTからLPCM 2.0ステレオ音声を出力できます。
会議室・制御室・検証環境
DisplayPortとHDMIが混在する設備での接続確認にも活用できます。

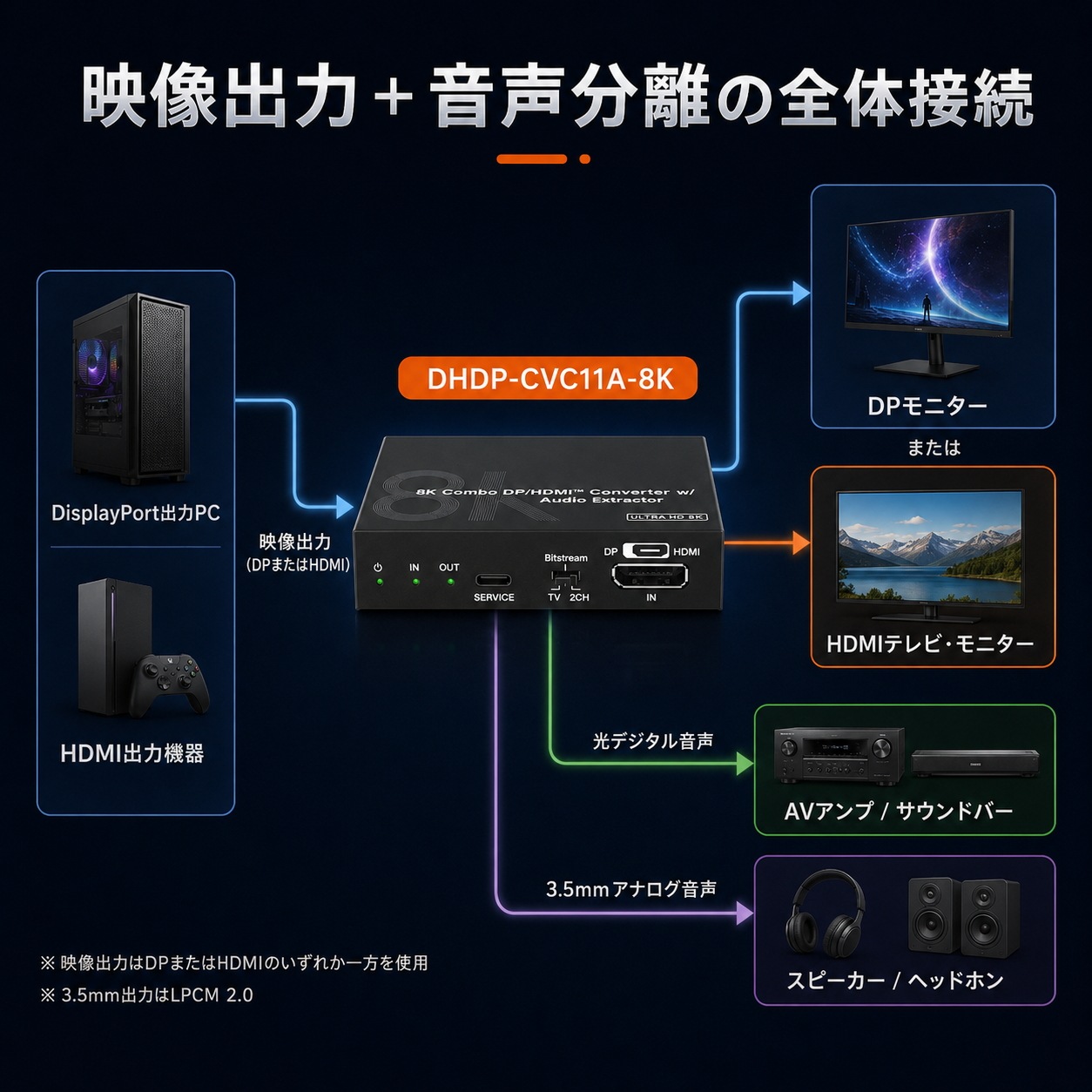

基本接続
映像変換
DPまたはHDMI出力機器
↓
DHDP-CVC11A-DP8K
↓
DPまたはHDMI対応テレビ・モニター
光デジタル音声
DHDP-CVC11A-DP8K OPTICAL OUT
↓
光デジタル入力対応AVアンプ／サウンドバー
3.5mmアナログ音声
DHDP-CVC11A-DP8K 3.5mm L/R OUT
↓
アクティブスピーカー／ヘッドホン

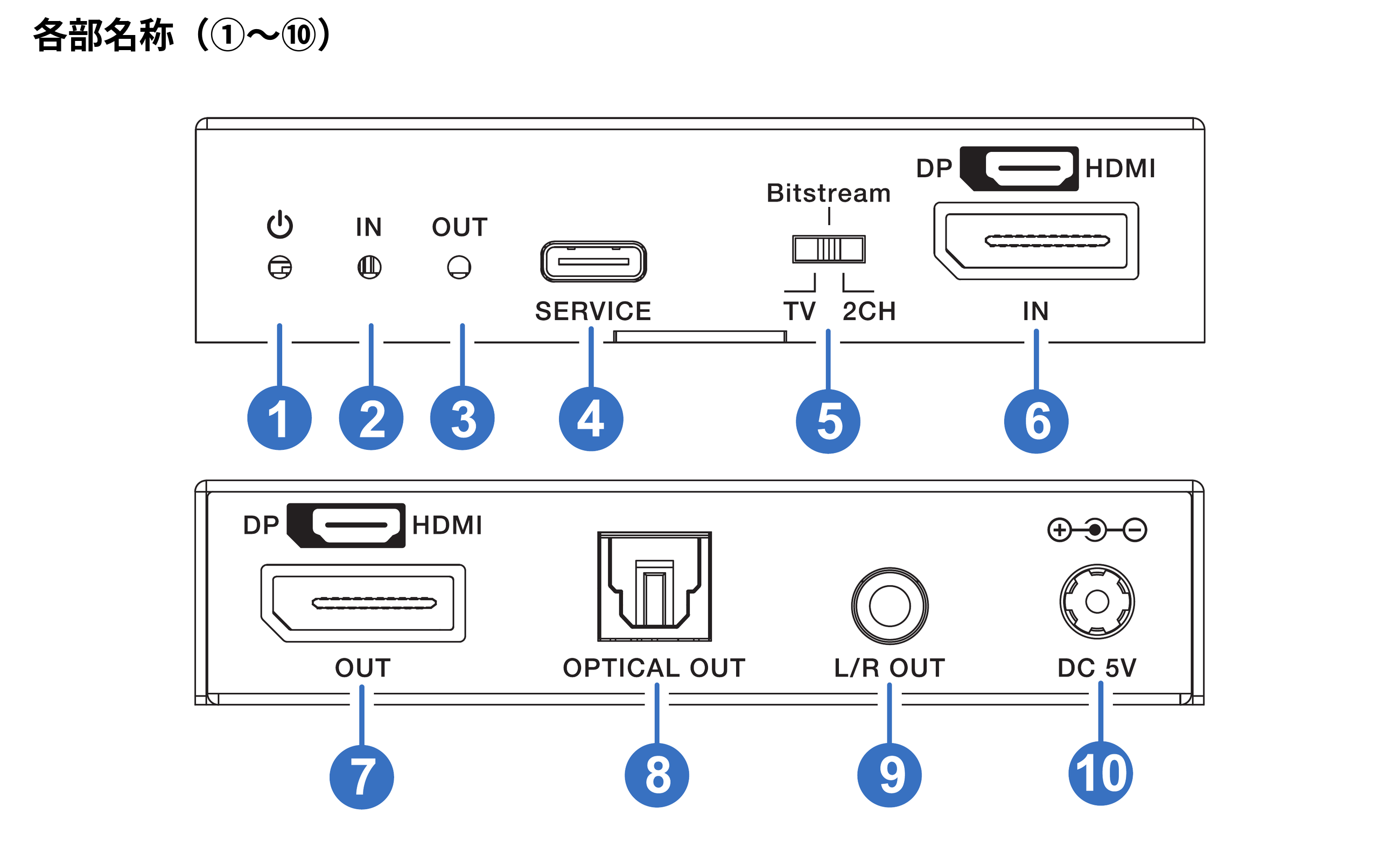

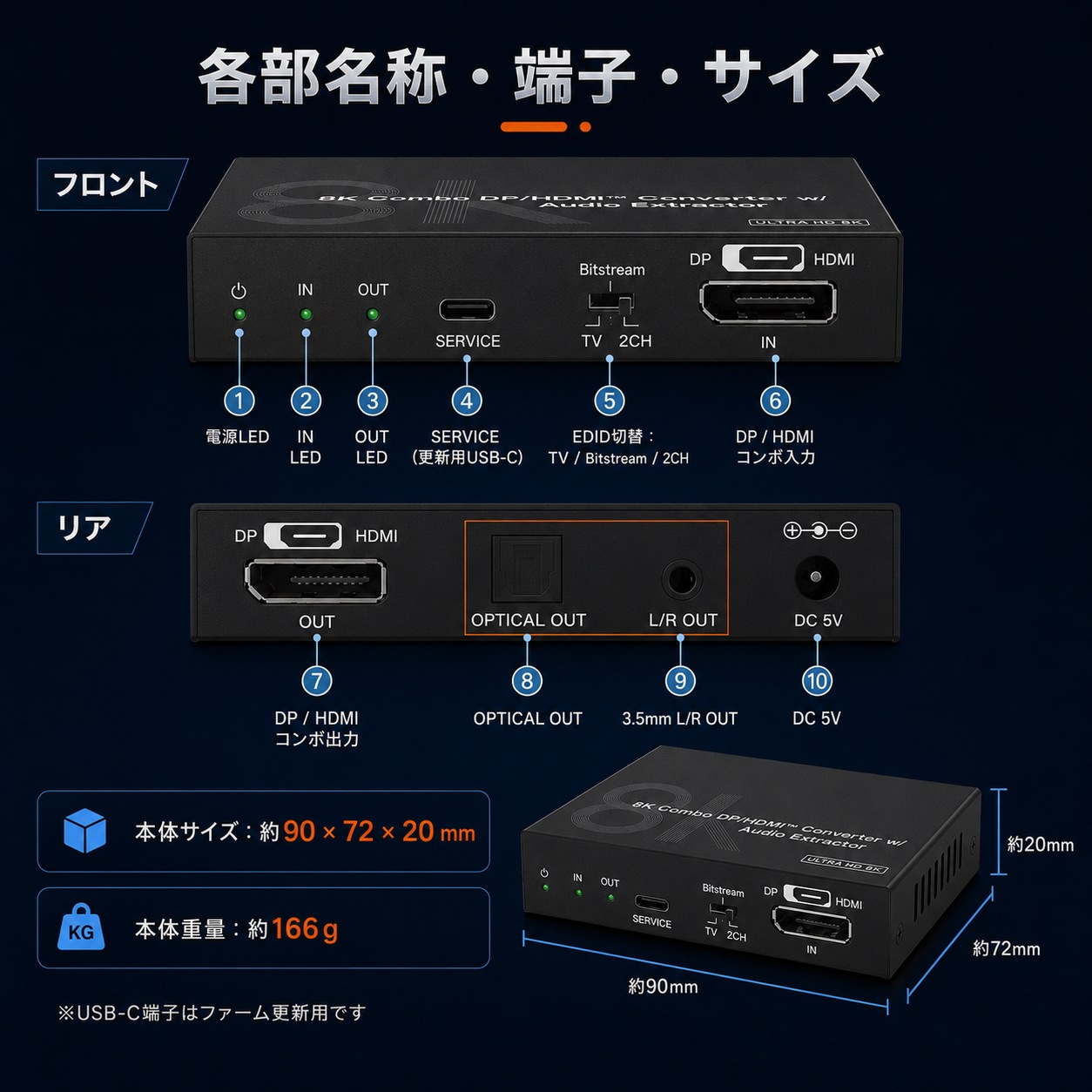

ポート・端子の説明
① POWER LED
電源が入ると緑色に点灯します。
② IN LED
入力機器が接続されると緑色に点灯します。
③ OUT LED
表示機器が接続されると緑色に点灯します。
④ SERVICE
ファームウェア更新用USB Type-C端子です。
⑤ TV／Bitstream／2CH
EDID設定切替スイッチです。
⑥ DP／HDMI IN
映像・音声入力端子です。
⑦ DP／HDMI OUT
映像・音声出力端子です。
⑧ OPTICAL OUT
光デジタル音声出力端子です。
⑨ L/R OUT
3.5mmアナログ音声出力端子です。
⑩ DC 5V
DC 5V／1A電源入力端子です。

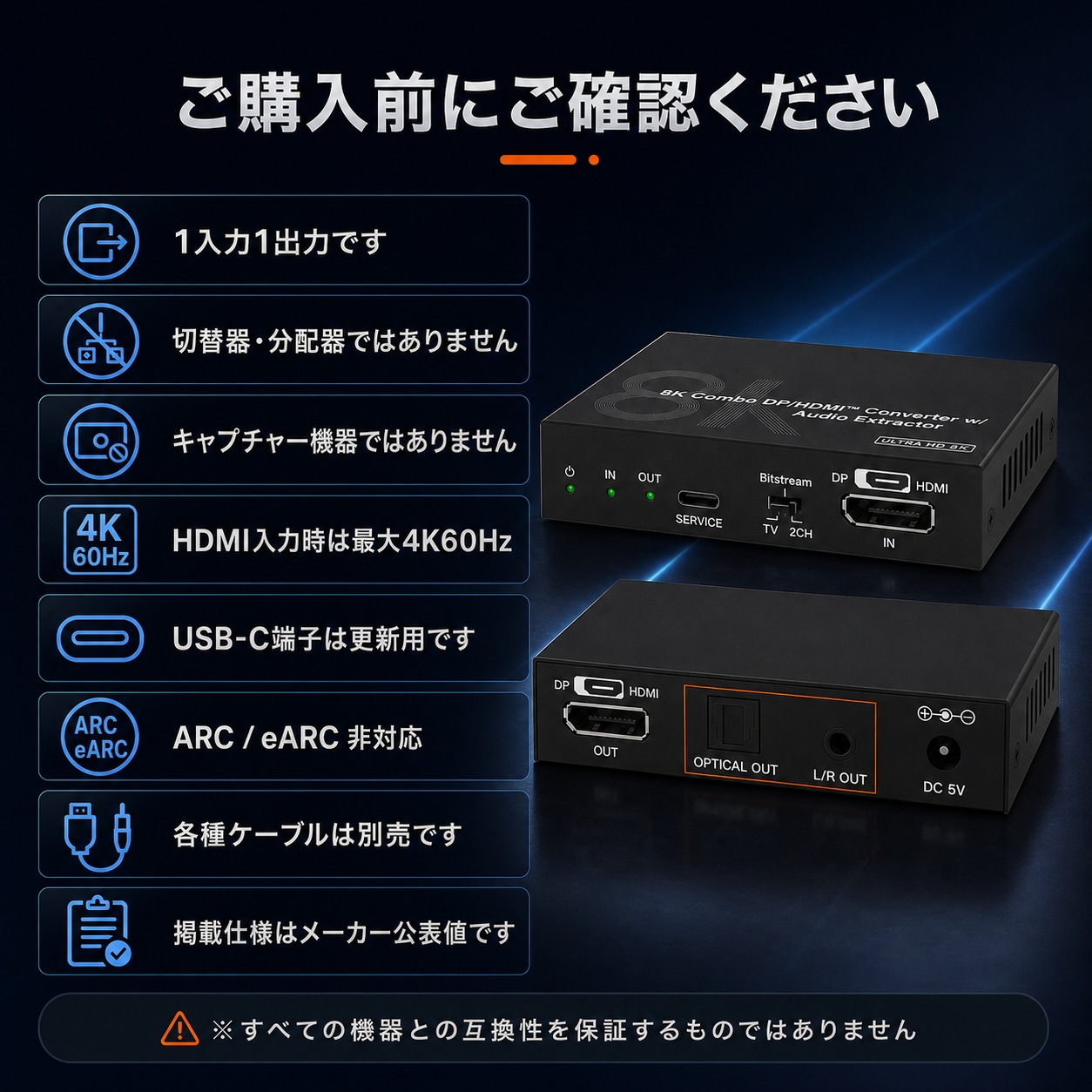

購入前にご確認ください
- 本製品は1入力1出力の映像変換・音声分離器です。
- HDMI入力時の最大解像度は4K60Hzです。
- DP／HDMIコンボ端子では、 DisplayPortまたはHDMIのいずれか一方を使用します。
- USB Type-C SERVICE端子はファームウェア更新用です。

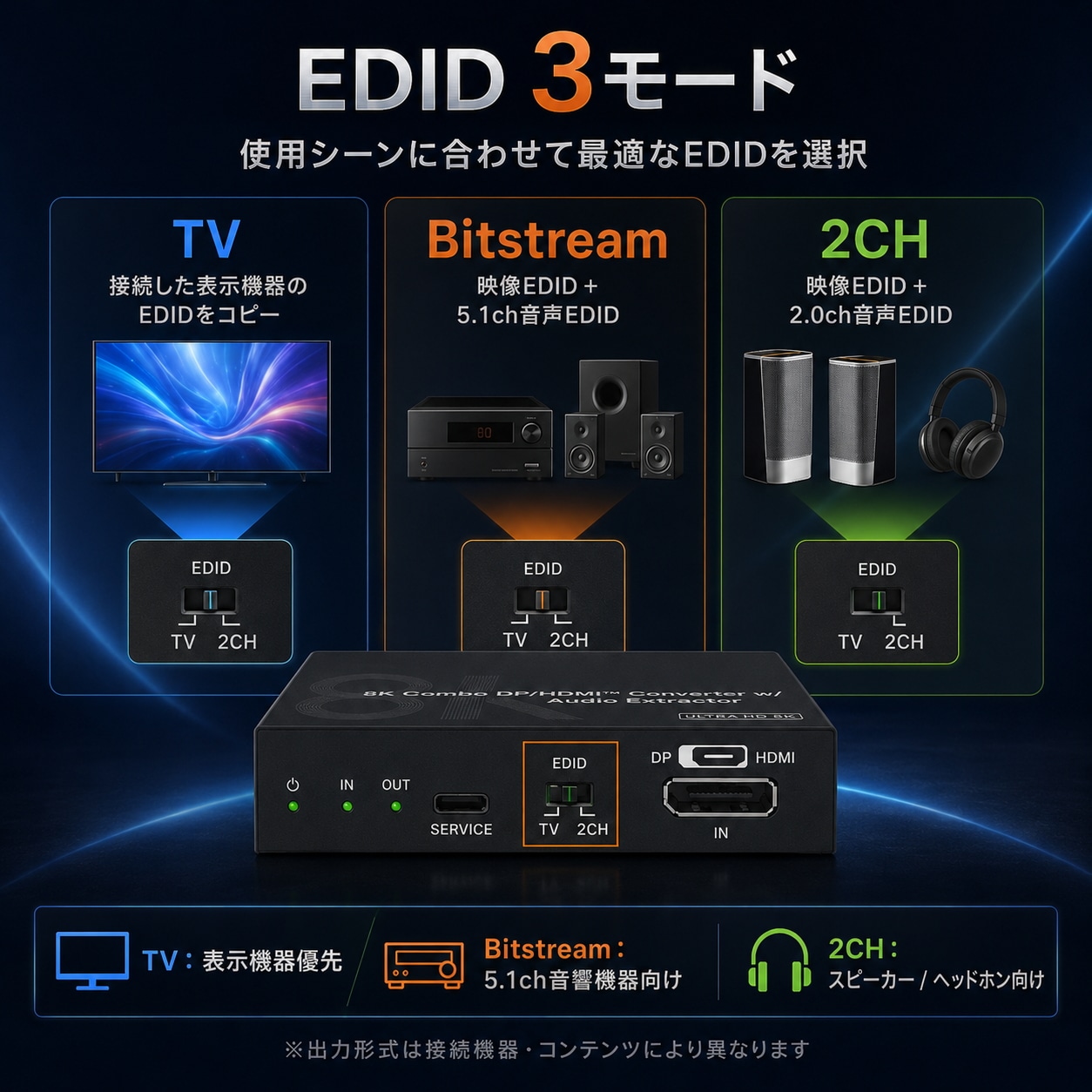

EDID設定
| 設定 | 動作・用途 |
|---|---|
| TV | 接続したテレビ・モニターのEDIDをコピーし、 表示機器から取得した映像・音声情報をソース機器へ通知します。 |
| Bitstream | 表示機器の映像EDID＋5.1CH音声EDIDを使用します。 5.1CH音声を使用する場合は、ソース機器・再生コンテンツ・音響機器も対象音声形式に対応している必要があります。 |
| 2CH | 表示機器の映像EDID＋2.0CH音声EDIDを使用します。 3.5mm L/R OUTやステレオ音声機器を使用する構成に適しています。 |
製品仕様
| 項目 | 仕様 |
|---|---|
| 品番 | DHDP-CVC11A-DP8K |
| 商品分類 | DisplayPort／HDMI映像変換・音声分離器 |
| 対応変換方式 |
DP → DP DP → HDMI HDMI → DP HDMI → HDMI |
| HDMI準拠規格 | HDMI 2.0b（入力）／HDMI 2.1b（出力） |
| DisplayPort準拠規格 | DisplayPort 1.4 ALT Mode |
| HDCP | HDCP 2.3／2.2／1.x |
| 映像帯域 |
HDMI IN：18Gbps HDMI OUT：48Gbps DisplayPort：32.4Gbps |
| DP入力時 最大解像度 | DP／HDMI出力とも最大8K30Hz／4K120Hz |
| HDMI入力時 最大解像度 | DP／HDMI出力とも最大4K60Hz |
| 色空間 | RGB、YCbCr 4:4:4、YCbCr 4:2:2 |
| 色深度 | 8／10／12bit |
| HDR | HDR、HDR10、HDR10+、Dolby Vision、HLG パススルー |
| CEC | CECパススルー |
| 信号認識 | DP／HDMI信号を自動認識 |
| 映像入力 | DP／HDMIコンボ入力 ×1 |
| 映像出力 | DP／HDMIコンボ出力 ×1 |
| DP／HDMI映像出力側音声 | LPCM 7.1CH、Dolby TrueHD、DTS:X、Dolby Atmos、DTS-HD Master Audio |
| 光デジタル音声出力 |
OPTICAL OUT（S/PDIF）×1 対応音声：LPCM 2.0、Dolby Digital 2／5.1CH、DTS 2／5.1CH |
| 3.5mmアナログ音声出力 |
3.5mmステレオミニジャック ×1 対応音声：LPCM 2.0 |
| 音声サンプリングレート | 最大192kHz |
| SERVICE端子 | USB Type-C ×1 |
| 電源入力 | DC 5V／1A |
| LED表示 | POWER／IN／OUT |
| 筐体 | 金属筐体 |
| カラー | ブラック |
| 外形寸法 | 約90 × 72 × 20mm |
| 本体重量 | 約166g |
| 最大消費電力 | 2.4W |
| 動作温度 | 0～40℃ |
| 保存温度 | −20～60℃ |
| 動作湿度 | 20～80％RH、結露なし |
| 保存湿度 | 10～90％RH、結露なし |
| ESD保護 |
IEC 61000-4-2 気中放電 ±8kV／接触放電 ±4kV |
製品仕様について
- 4K120Hz・8K30HzはDisplayPort入力時の対応仕様です。 HDMI入力時は最大4K60Hzです。
- 入力側・映像出力側のDP／HDMIコンボ端子は、 それぞれDisplayPortまたはHDMIのいずれか一方を使用します。
- 対応する解像度、リフレッシュレート、色深度、HDR、音声形式は、 ソース機器、表示機器、音響機器、ケーブル、EDID設定、 再生ソフト、コンテンツなどの条件によって異なります。
- HDCPコンテンツの表示可否は、 ソース機器、表示機器、コンテンツなどの条件によって異なります。
- CECなどの連動動作は、 接続機器の仕様や接続構成によって異なる場合があります。
- USB Type-C SERVICE端子はファームウェア更新用です。 USB Type-C映像入力端子としては使用できません。
対応解像度
| 入力条件 | 対応解像度 |
|---|---|
|
DP入力 ↓ DP／HDMI出力 |
640×480p60Hz、800×600p60Hz、1024×768p60Hz、 1280×1024p60Hz、1360×768p60Hz、1440×900p60Hz、 1440×1050p60Hz、1680×1050p60Hz、1920×1200p60Hz、 480i60Hz、480p60Hz、576i50Hz、576p50Hz、 720p50／60Hz、1080i50／60Hz、 1920×1080p24／25／30／50／60／100／120Hz、 3840×2160p24／25／30／50／60／100／120Hz、 4096×2160p24／25／30／50／60／100／120Hz、 5120×2160p24／25／30／50／60／100／120Hz、 7680×4320p24／25／30Hz |
|
HDMI入力 ↓ DP／HDMI出力 |
640×480p60Hz、800×600p60Hz、1024×768p60Hz、 1280×1024p60Hz、1360×768p60Hz、1440×900p60Hz、 1440×1050p60Hz、1680×1050p60Hz、1920×1200p60Hz、 480i60Hz、480p60Hz、576i50Hz、576p50Hz、 720p50／60Hz、1080i50／60Hz、 1920×1080p24／25／30／50／60／100／120Hz、 3840×2160p24／25／30／50／60Hz、 4096×2160p24／25／30／50／60Hz |

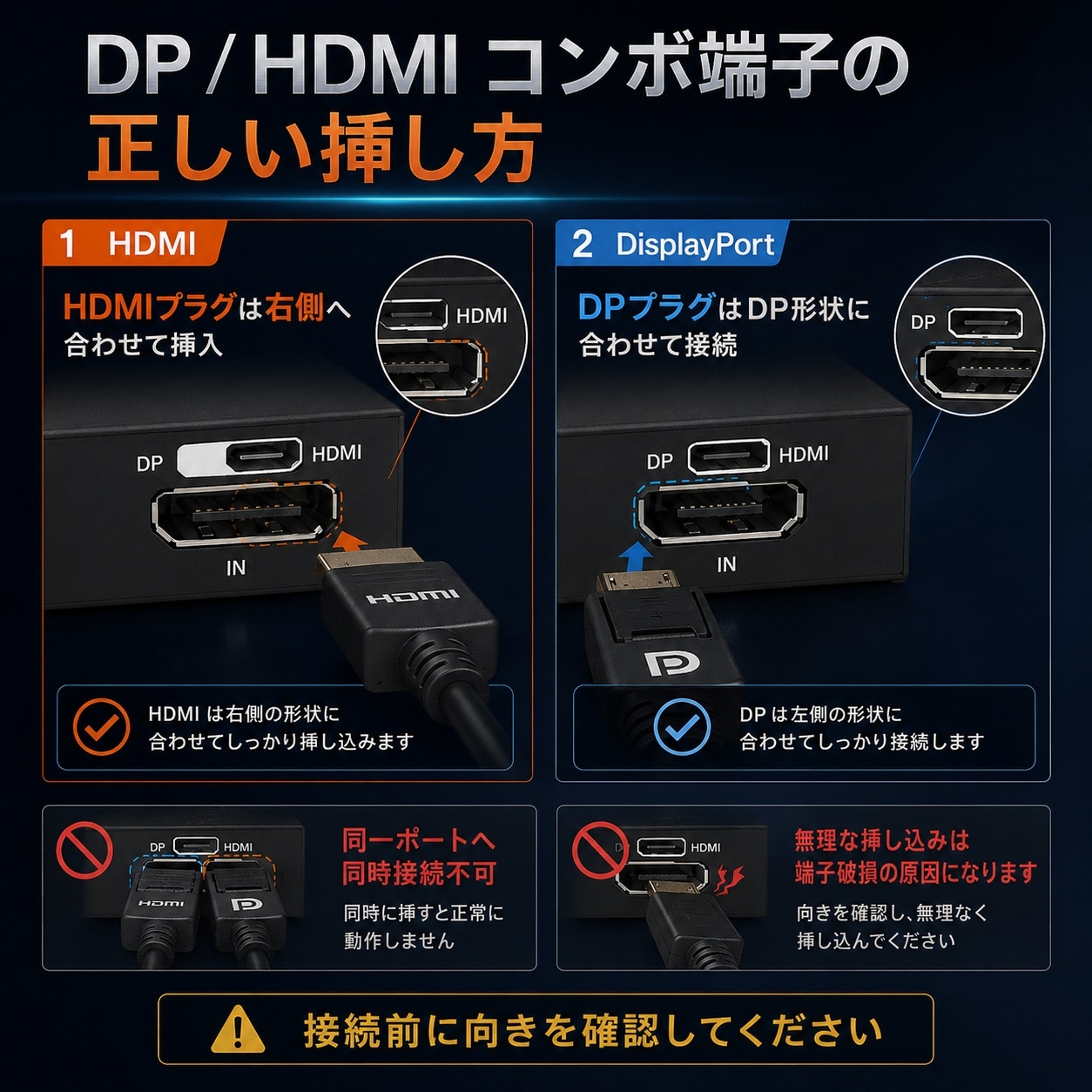

DP／HDMIコンボ端子への接続
HDMIケーブルは端子の右側へ合わせて挿入してください
DP／HDMIコンボ端子をHDMI入力またはHDMI出力として使用する場合は、 HDMIプラグをコンボ端子の右側へ位置を合わせて接続してください。
抵抗を感じる場合は無理に押し込まず、 HDMIプラグの向きと挿入位置を確認してください。
ケーブル・接続条件
| DisplayPortケーブル | 使用する解像度・リフレッシュレート・帯域に対応した DisplayPortケーブルをご使用ください。 |
|---|---|
| HDMIケーブル | 使用する解像度・リフレッシュレート・HDR・色深度に対応した HDMIケーブルをご使用ください。 |
| ケーブル長 | 必要以上に長いケーブルや複数の延長・中継接続は、 信号が不安定になる場合があります。 |
| 他機器との併用 | 変換器、延長器、分配器、切替器などを追加すると、 EDID・HDCP・帯域条件が複雑になる場合があります。 |
よくある症状・確認ポイント
電源LEDが点灯しない
付属電源アダプター、DC 5V端子、 コンセントへの接続を確認してください。
映像が表示されない
IN／OUT端子、各LED、表示機器の入力選択、 対応解像度、EDID設定、ケーブルを確認してください。
HDMIプラグが入りにくい
DP／HDMIコンボ端子では、 HDMIプラグを端子の右側へ位置を合わせて接続してください。
4K120Hz・8K30Hzで表示できない
4K120Hz・8K30HzはDisplayPort入力時の仕様です。 HDMI入力では最大4K60Hzです。 ソース機器、表示機器、ケーブル、EDIDなども確認してください。
3.5mm出力から音声が出ない
EDIDを2CHへ切り替え、 ソース機器側の音声形式もLPCM 2CHで確認してください。
光デジタル出力から音声が出ない
LPCM 2.0、Dolby Digital 2／5.1CH、 DTS 2／5.1CHの範囲で音声設定を確認してください。
5.1CHで出力できない
EDIDをBitstreamへ切り替え、 ソース機器、再生ソフト、コンテンツ、音響機器が 5.1CH音声に対応しているか確認してください。
映像・音声が不安定
入力機器と表示機器をできるだけ短いケーブルで接続し、 追加の変換器・延長器・分配器・切替器などを外して確認してください。
付属品
- DHDP-CVC11A-DP8K 本体 ×1
- DC 5V／1A 電源アダプター ×1
- 取扱説明書 ×1
マニュアル
本製品の詳しい接続方法、EDID設定、対応解像度、 音声出力、トラブル時の確認手順については、 下記の日本語取扱説明書をご確認ください。
ご使用上の注意事項
- HDMIケーブルをDP／HDMIコンボ端子へ接続する場合は、 端子の右側へ位置を合わせて挿入してください。 抵抗を感じる場合は無理に押し込まないでください。
- 接続や取り外しの際は、 本体や端子に無理な力を加えないでください。
- 水分、結露、高温、直射日光、 ほこりの多い場所を避けて使用してください。
保証条件
初期不良および製品保証は、 商品ページに表示された保証条件と弊社保証規定に基づき対応します。
ご使用前に、本製品と接続機器の端子、 対応解像度、音声形式、ケーブル仕様をご確認ください。
お問い合わせ
接続方法や対応可否、映像・音声の症状についてお問い合わせの際は、 下記の情報をご用意いただくと確認がスムーズです。
- 入力機器のメーカー名・型番
- テレビ／モニターのメーカー名・型番
- AVアンプ／サウンドバー／スピーカーのメーカー名・型番
- 現在の接続構成
- 使用しているDP／HDMI／音声ケーブル
- 使用している入力・出力端子
- EDID設定
- 希望する解像度・リフレッシュレート・音声形式
- 現在発生している症状
